Организация движения поездов на участках отделения дороги

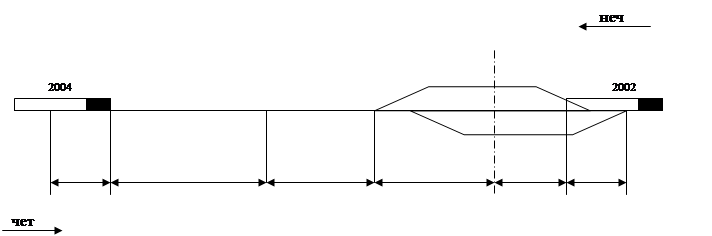

L = L /2+L +L +L + L /2,

I=7750/60*0,06=7,74 мин

2.4.2 При сквозном следовании поездов через промежуточную станцию.

I=7000/60=6,9, принимаю 7 мин.

межпоездные интервалы при разграничении тремя блок-участками и при проследовании станции на проход, соответственно равны 8 и 7 минут. Для обеспечения безопасности движения поездов, межпоездной интервал принимаю 8 минут.

III.РАСЧЕТ ПРОПУСКНОЙ СПОСОБНОСТИ УЧАСТКОВ ОТДЕЛЕНИЯ

Максимальные размеры перевозок, которые могут быть осуществлены на ж.д. линии, определяются ее пропускной и провозной способностью.

Пропускная способность – это наибольшее число поездов или пар поездов, которое может пропустить ж.д. линия в единицу времени (обычно сутки) при имеющейся технической оснащенности и принятой организации движения.

Выражается пропускная способность в парах поездов для однопутной линии и числом поездов отдельно для каждого направления двухпутной линии.

При расчете пропускной способности принимают во внимание: число главных путей на перегонах; мощность верхнего строения пути; систему средств сигнализации и связи, применяемых при движении поездов; тип тяги и серию локомотивов; число приемоотправочных путей и длину; способ управления стрелками и сигналами на станциях; тип графика движения.

Пропускная способность ж.д. участка и линии определяется пропускной способностью основных элементов: перегонов, станций, устройств электроснабжения и локомотивного хозяйства.

Различают наличную, потребную, проектную и результативную пропускную способность.

Наличная пропускная способность – та, которая может быть реализована при существующей технической оснащенности линии.

Потребная пропускная способность – та, которая должна удовлетворять участок для пропуска заданных размеров грузового и пассажирского грузопотоков (с резервом МПС).

Проектная пропускная способность – та. Которая может бвть достигнута при осуществлении реконструктивных мер или строительных работ по усилению технической оснащенности участка.

Результативная пропускная способность. Определяется элементом с наименьшей пропускной способностью.

Исходные данные.

1. Станционный интервал неодновременного прибытия =4мин.

2. Станционный интервал попутного следования =4 мин.

3. Станционный интервал скрещения =1 мин.

4. Межпоездной интервал I=8мин

5. Время на разгон и замедление – принимается по 1 минуте.

6. Число пассажирских (т.ч. пригородных) – 2 пары в нечетном и четном направлении.

7. Число сборных поездов на участке – 1 пара.

3.1 Расчет пропускной способности однопутного участка Е-К.

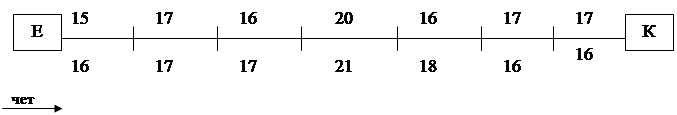

Схема однопутного участка Е-К с перегонными временами хода.

Тип графика – параллельный парный непакетный.

Участок Е-К – однопутный с автоблокировкой.

Нахожу труднейший перегон

		16		17		17		21		18

∑ 31 34 33 41 34 33 33

Труднейшим перегоном называют перегон, по которому сумма времени хода пар поездов наибольшее.

Труднейшим перегоном является перегон «с-т», т.к. суммарное время хода поездов по перегону наибольшее – 41 мин.

Нахожу выгодную схему пропуска поездов по труднейшему перегону «с-т».

Определяю период графика по каждой схеме пропуска поездов.

Периодом графика, называется время занятия перегона парой поездов или группой поездов в зависимости от типа графика.

продолжительность станционных интервалов ( ), соответствующей схеме пропуске поездов по перегону.

1 схема: Поезда пропускаются сходу на труднейший перегон

ш

т

с

р

			з

2 схема: Поезда пропускаются сходу с труднейшего перегона.

ш

т

с

р

3 схема: Нечетные поезда пропускаются на проход по труднейшему перегону, четные поезда стоят.

ш

т

с

р

4 схема: Четные поезда пропускаются на проход по труднейшему перегону, нечетные поезда стоят

ш

т

с

р

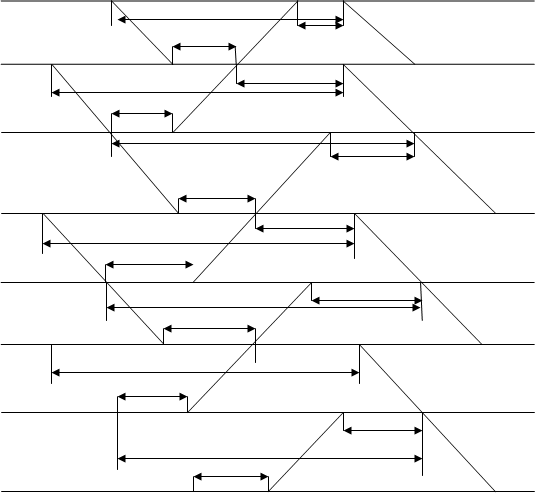

Прокладываю выгодную схему пропуска поездов по всему участку Е-К.

Ш

Т1 t

Т t Т1

t

Т2

С t Т2

Т3 t

Р t Т3

Т4 t

Ш t Т4

Т5 t

Т t Т5

t

Т6

С

t Т6

Т7 t

Р Т7

t

Определяю периоды графика по каждому перегону участка Е-К.

Т1 =t׳+tр+tз+τн.п.+t״+t3+τскр=17+1+1+4+16+1+1=41 мин

Т2 = t׳+tр+τскр+t״+tр+τскр=17+1+1+16+1+1=37 мин

Т3=t׳+t3+τн.п.+t״+t3+τн.п.=16+1+4+18+1+4=44 мин

Т4=t׳+tр+t״+tр+τскр+τскр=20+1+21+1+1+1=45 мин

Т5=t׳+t3+τн.п.+t״+t3+τн.п=16+1+4+17+1+4=43 мин

Т6=t׳+tр+τскр+t״+tр+τскр=17+1+1+17+1+1=38 мин

Т7=t׳+t3+τскр+t״+tр+t3+τн.п.=15+1+1+16+1+1+4=39 мин

Нахожу ограничивающий перегон.

Ограничивающим перегоном, называется перегон, период графика которого наибольший.

Перегон «с-т» является ограничивающим, т.к. период графика Т =45 мин. наибольший, т.е. этот перегон ограничивает движение поездов по всему участку.

Определяю наличную пропускную способность однопутного участка Е-К для параллельного парного непакетного графика в парах поездов за сутки по формуле:

N =(1440-t )*a / T *К,

t - продолжительность технологического “окна”, для однопутного участка принимаю 60 мин;

К – число поездов (пар поездов) в периоде графика.

Определяем пропускную способность однопутного участка «Е-К» для непараллельного графика.

Расчет пропускной способности при непараллельном графике заключается в распределении результативной пропускной способности участка, установленной для параллельного графика между поездами различных категорий – пассажирских (в том числе пригородных) и грузовых (в том числе ускоренных и сборных).

При непараллельном графике пропускная способность для грузового движения выражается числом грузовых поездов заданной массы и скорости, которые могут быть пропущены по участку при обращении заданного числа пассажирских (в т.ч. пригородных), ускоренных грузовых и сборных поездов.

Часть времени суток, которая из-за следования указанных поездов может быть использована для пропуска грузовых поездов, называется временем съема.

Аналитически пропускную способность определяю с помощью съема.

Коэффициентом съема называется число, показывающее сколько грузовых поездов снимает с графика один пассажирский (а также ускоренный грузовой, сборный поезд).

Зная значения коэффициента съема для разных типов графика, можно рассчитать пропускную способность участка по перегонам при непараллельном графике

N=Nмах.нал-Nпасс.*Eпасс-Nсб*(Eсб-1),где

N – пропускная способность в грузовых поездах,

Nмах.нал – наличная пропускная способность, рассчитанная при параллельном графике.

Nпасс. – число пассажирских (в т. ч. пригородных) поездов;

Nсб – число сборных поездов;

Епасс., Есб. – коэффициенты съема соответственно пассажирских, сборных поездов, принимаются для однопутных линий;

Епасс. – 1,0 ÷1,3; Есб – 1,5÷3,0;

N = 29-2*1-1*(2-1)=26 пар поездов

3.2 Расчет пропускной способности двухпутного участка Д-Е.

Определяем пропускную способность двухпутного участка при параллельном парном непакетном графике по формуле

Nмах.нал. =(1440 – t тех)* αн *К/τ

Nмах.нал. – наличная пропускная способность в парах поездов за сутки;

1440 – минут в сутках;

Tтехн. – время на технологическое «окно» для двухпутного участка

принимается 120 минут;

αн – коэффициент, учитывающий надежность технических средств для двухпутных линий колеблется в диапазоне 0,92 ÷0,98;

I – межпоездной интервал,

К – число поездов в периоде графика,

Nмах.нал. = (1440-120)*0,95/8*1=156,75 принимаю 157 пар поездов

Определяем пропускную способность двухпутного участка для

непараллельного парного непакетного графика

N =Nмах.нал. – Nпасс*Eпасс. – Nсб*(Eсб-1), где

N – пропускная способность в грузовых поездах;

N мах.нал. – наличная пропускная способность рассчитанная при параллельном графике;

Nпасс. – число пассажирских (в том числе пригородных) поездов;

Nсб. – число сборных поездов принимаются для двухпутных линий

Епасс., Есб. – коэффициенты съема соответственно пассажирского и сборного поездов, принимаются для двухпутных линий Епасс =1 Есб.=1

Епасс. = 1,7÷2,2; Есб. =3,0÷4,0

N = 157-2*2-1*(3-1)=150 пар поездов

IV. ОРГАНИЗАЦИЯ МЕСТНОЙ РАБОТЫ УЧАСТКА Е-К.

Под организацией местной работы в отделении дороги понимают выполнение плана погрузки и норм выгрузки на станциях отделения, а также развоз местного груза по станциям, подачу его к грузовым фронтам, обеспечение станций порожними вагонами, сбор груженых и порожних вагонов, а также поездную работу по обслуживанию станций.

Организация местной работы на участке на направлении в целом должна обеспечить:

ü Ускорение развода и сборки местных вагонов;

ü Минимальный простой местных вагонов на промежуточных и технических станциях;

ü Наиболее производительное использование вагонов и локомотивов;

ü Обязательное выполнение установленных норм продолжительности непрерывной работы локомотивных и поездных бригад;

ü Согласование в работе станций, смежных участков и подъездных путей.

Нормы массы и длины составов, устанавливаемые для каждого перегона, называется дифференцированным.

Для правильности организации местной работы необходимо :

ü Определение плановых вагоно-потоков;

ü Установления порядка их продвижения;

ü Знание условий работы промежуточных станций и подъездных путей;

ü Широкое внедрение передового опыта и достижений науки и техники;

ü Улучшение работы подъездных путей и взаимодействия с другими видами транспорта.

На долю промежуточных станций приходится более 50% грузовых операций, из них охвачено около 28% отправительской маршрутизацией. Работа промежуточных станций осуществляется по плану – графику местной работы. Для обслуживания промежуточных станций (доставка, уборка вагонов и маневровая работа ) назначают в обращение сборные и вывозные поезда, диспетчерские и участковые маневровые локомотивы, осуществляющие прицепку групп местных вагонов к транзитным поездам и резервным локомотивам.

Разновидностью сборных поездов являются :

ü Зонные – с работой на части промежуточных станций на участке;

ü Удлинённые – с работой на промежуточных станциях двух смежных участков;

ü Сборно – участковые – следующие по нескольким участкам, с работой на промежуточных станциях одних участков с проследованием транзитом других участков;

ü Ускоренные – имеющие остановки лишь на опорных станциях для отцепки – прицепки вагонов, которая выполняется не поездным, а маневровым локомотивом;

ü Вывозные – следующие с сортировочной или участковой станции до отдельных промежуточных станций примыкающего участка и обратно.

Один из наиболее распространенных способов поездного обслуживания промежуточных станций – организация на них работы сборных поездов. В зависимости от объёма работ на участке может курсировать от одного до трех – Сборные поезда назначают в регулярное ежесуточное обращение по определенному расписанию с переменными составами.

Схема однопутного участка Е-К с перегонными временами хода.

Строю «косую» таблицу участка Е-К и по ней определяю баланс порожних вагонов. Порожние вагоны, согласно регулировочного задания, отправляются в нечетном направлении.

Табл. 1

На основании «косой» таблицы составляю схему развода местного груза по участку Е-К.

На основании схемы развоза определяем число сборных поездов по каждому направлению по формуле:

Nсб.= (nгр+nпор.)/n, где

nгр - количество груженых вагонов;

nпор – количество порожних вагонов;

n – количество вагонов в составе поезда – 50;

N׳сб=(40+3)/50=0,86 принимаю 1 сборный поезд

N״сб = (39+0)/50=0,78 принимаю 1 сборный поезд

В результате расчетов получалось, что на участке работает одна пара сборных поездов.

Теперь необходимо определить схему прокладки сборного поезда по участку «Е-К». Взаимное расположение сборных поездов на графике зависит от числа вагонов, поступающих с каждого направления под выгрузку или порожних под погрузку, и числа погруженных вагонов, с подразделением на четное и нечетное направления.

При одной паре сборных поездов можно воспользоваться упрощенным способом выбора схемы.

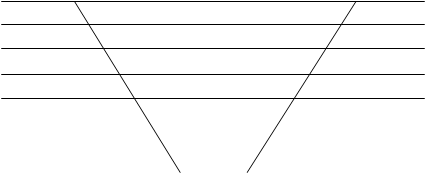

При n1+n4>n3+n2 целесообразнее применить первую схему прокладки сборных поездов, когда первым на участок отправляется нечетный поезд.

К n1 n4

Е

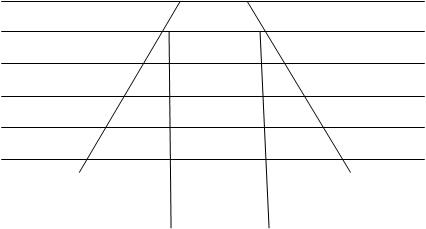

При n1+n4<n3+n2 принимается вторая схема прокладки сборных поездов, когда первым на участке отправляется четный поезд.

К n1 n4

Е

n2 n3

Минимальный интервал прибытия поезда на техническую станцию и отправлением встречного сборного определяется продолжительностью грузовых операций на ближайшей промежуточной станции. При n1+n4=n3+n2 следует руководствоваться схемой расположения на участке пункта оборота локомотивов сборных поездов. При этом рациональнее принять ту схему, которая обеспечит использование локомотива, а следовательно локомотивных бригад сборного поезда под сборный обратного направления. Это исключит необходимость резервной подсылки поездной бригады для поезда обратного направления.n1+n4>n3+n2, в результате расчетов получается вторая схема прокладки поездов.

Построение суточного плана – графика местной работы выполняется в соответствии со схемой взаимного расположения поездов, обслуживающих местную работу, и диаграммой местных вагонопотоков по двум вариантам:

- 1 вариант – с работой по каждой промежуточной станции;

- 2 вариант - с работой по опорным станциям;

На плане графике показывается движение сборных поездов, число отцепленных вагонов под выгрузку и порожних под погрузку, время выполнения грузовых операций с вагонами и прицепка груженых и порожних из – под выгрузки к каждому поезду. На основании разработанного суточного графика местной работы определяются нормы простоя вагонов по каждой станции и участку в целом, для чего составляется расчетная таблица.

Табл. 1

Табл.2

Простой местного ва
