Система охлаждения двигателей. Порядок устранения различных неисправностей в системе охлаждения

Содержание

Вопрос 1. Система питания охлаждения автомобилей воздухом

Вопрос 2. Система охлаждения двигателей. Порядок устранения различных неисправностей в системе охлаждения

Список использованной литературы

Вопрос 1. Система питания охлаждения автомобилей воздухом

Двигатель типа «С»: срежьте заводские хомуты ножом.

Прики

певший термостат сдвиньте, сдавливая шланг радиатора. При этом запомните, как он был установлен (важно направление движения жидкости!).

Перед установкой очистите место крепления термостата в шланге от накипи. Затем установите термостат и зафиксируйте его положение резьбовым хомутом.

Двигатель типа «F»: открутите 3 болта корпуса термостата и осторожно снимите корпус.

Если корпус не поддается, помогите себе, ударяя рукой.

Разожмите предохранительный зажим термостата, выньте термостат и уплотнительное кольцо из корпуса.

Перед установкой почистите поверхности, обеспечивающие герметичность, от остатков герметика. Затем нанесите на них слой герметика (например, Loctite 518) толщиной не более 1 мм.

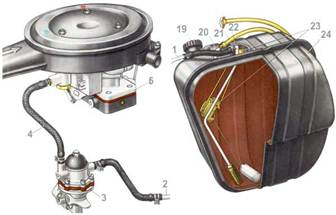

Устройство системы питания. Топливный бак 24 сварен из двух половин из стального листа, с внутренней стороны освинцован. Снаружи бак окрашен черной эмалью. Вместимость топливного бака 39 л, включая резерв 4-6,5 л. Когда в баке остается только резерв топлива, на щитке приборов загорается контрольная лампочка резерва.

Бак установлен в багажном отделении кузова справа на ходу автомобиля на резиновой прокладке и прикреплен к кузову двумя хомутами, стянутыми болтом. Заливная горловина выведена в нишу в правом заднем крыле и закрыта глухой пробкой 19 на резьбе. Для доступа к пробке необходимо нажать на передний торец крышки на крыле, которая закрывает нишу.

Для вентиляции и доступа атмосферного воздуха топливный бак имеет вентиляционный шланг 21, выведенный в нишу заливной горловины. Топливо, попавшее в петлю вентиляционного шланга при движении автомобиля по неровной дороге, образует жидкостный затвор, препятствующий испарению бензина из бака.

Сверху на баке через уплотнительную прокладку закреплен датчик 23 уровня топлива в сборе с топливоприемной трубкой 22, имеющей сетчатый фильтр. Датчик соединен электрическими проводами с указателем уровня топлива, установленным на щитке приборов. При остатке резерва топлива в баке рычажок поплавка замыкает контакт контрольной лампочки резерва.

В баке выполнена сливная пробка, для доступа к которой в полу кузова имеется отверстие, закрытое заглушкой.

На автомобиле ВАЗ-2102 (универсал) топливный бак расположен под полом багажника и имеет доступ к датчику указателя уровня топлива со стороны багажного отделения кузова через специальный люк. Вместимость бака с резервом 45 л.

Топливопроводы 1 и 2 изготовлены из стальных оцинкованных или освинцованных трубок. Топливопроводы между собой, а также с баком, с топливным насосом и топливный насос с карбюратором соединены резиновыми шлангами в тканевой оплетке и закреплены стяжными хомутами с винтом и гайкой. На кузове топливопроводы закреплены пластмассовыми держателями. Отверстия в кузове для прохода топливопроводов герметизированы резиновыми заглушками.

Воздушный фильтр обеспечивает очистку воздуха, поступающего в карбюратор, от механических примесей. На двигателе устанавливается фильтр сухого типа со сменным фильтрующим элементом с предочистителем. Воздушный фильтр имеет сезонную регулировку забора воздуха.

Корпус 12 воздушного фильтра отштампован из стального листа. Корпус фильтра установлен на фланце карбюратора на четыре шпильки и крепится самоконтрящимися гайками. На карбюраторе фильтр уплотнен резиновой прокладкой. Сверху корпус фильтра закрыт крышкой 11 с резиновой уплотнительной прокладкой. Крышка крепится тремя гайками, завернутыми на осях с дистанционными выступами. Корпус и крышка фильтра покрашены черной эмалью.

Фильтрующий элемент изготовлен из специального фильтрующего картона 16, вставленного в металлические перфорированные оболочки 15. С наружной стороны установлен фильтрующий элемент 17 из синтетической ваты для предварительной очистки воздуха (предочиститель), увеличивающий пылеемкость фильтра. Фильтрующий элемент устанавливается в корпусе 12 и прижимается крышкой 11. Эластичные ободы фильтрующего элемента обеспечивают герметичность соединений элемента с корпусом и крышкой.

Корпус фильтра имеет воздухозаборник 6 холодного воздуха и патрубок 10 забора теплого воздуха из зоны выпускного коллектора отработавших газов. Патрубок 10 соединен гофрированным шлангом с воздухозаборником теплого воздуха. С нижней стороны к корпусу фильтра приварен коллектор 14 вытяжной вентиляции картера двигателя, который соединен с пространством за фильтрующим элементом. Патрубок 13 соединен шлангом с золотниковым устройством карбюратора.

При работе двигателя атмосферный воздух всасывается в корпус воздушного фильтра через воздухозаборник 6 холодного воздуха из подкапотного пространства или через воздухозаборник, теплого воздуха из зоны выпускного коллектора по гофрированному шлангу и патрубку 10. Воздух очищается предочистителем 17 от крупных механических примесей, фильтрующим элементом 16 от мелких примесей и поступает в карбюратор за счет разрежения в цилиндрах двигателя. Для сезонной регулировки поступления холодного или теплого воздуха крышка 11 воздушного фильтра имеет с одной стороны сезонную перегородку 18, перекрывающую доступ из воздухозаборника 6 или патрубка 10. При установке воздушного фильтра необходимо правильно располагать его крышку.

Летом (при температуре воздуха выше +15° С) крышка ставится так, чтобы голубая метка 8 "лето" совпала с черной стрелкой 7 на воздухозаборнике. Зимой (при температуре воздуха ниже +15° С) крышка устанавливается так, чтобы против стрелки 7 находилась красная метка 9 "зима" на крышке фильтра.

На первых выпусках автомобилей в корпусе воздушного фильтра дополнительно устанавливался фильтрующий элемент для очистки воздуха, поступавшего на вентиляцию картера двигателя. Для входа в фильтрующий элемент и выхода из него очищенного воздуха снизу корпуса дополнительно имелись два патрубка, один из которых с помощью шланга и трубки соединялся с полостью картера двигателя. Атмосферный воздух очищался в фильтрующем элементе и поступал в картер двигателя за счет разрежения при отсосе картерных газов.

В нормальных условиях эксплуатации автомобиля через каждые 20000 км пробега необходимо заменять фильтрующие элементы. При эксплуатации по очень пыльным дорогам замену необходимо производить через каждые 10000 км пробега автомобиля.[2]

Вопрос 2. Система охлаждения двигателей. Порядок устранения
