Расчет электрической передачи мощности тепловоза

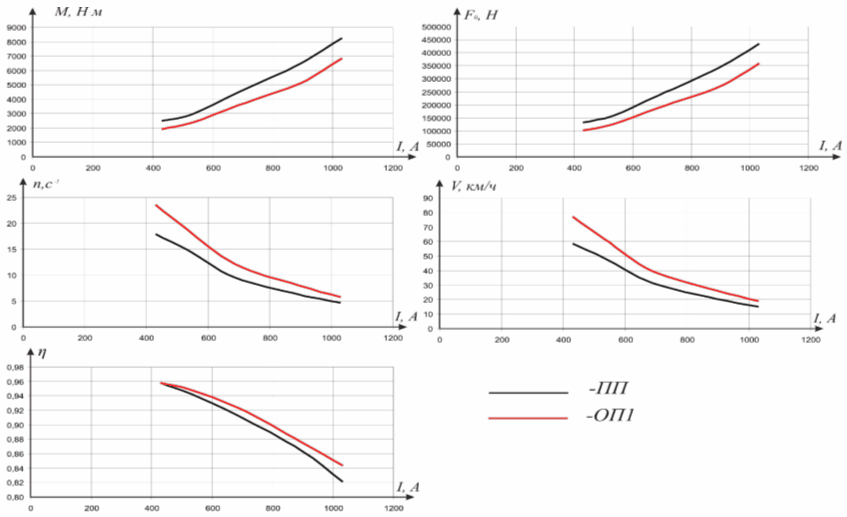

Рисунок 5 – Электромеханические (, , ) и электротяговые (, width=63 height=21 src="images/referats/21764/image215.png">, ) характеристики ТЭД в проектируемой ЭПМ

4 Определение параметров и характеристик электрического тормоза проектируемого тепловоза

На тепловозах наибольшее распространение получили схемы реостатного торможения, в которых якорные обмотки ТЭД присоединяются к тормозным резисторам, а обмотки возбуждения (соединенные в последовательную цепь) получают независимое питание от ВУ. Это обеспечивает гибкость управления скоростью движения при плавном регулировании тормозной силы в широком диапазоне.

Сопротивление тормозного резистора (Ом) определяется по формуле

где – максимальные напряжение и ток ТЭД, в тормозном режиме, (в курсовой работе рекомендуется принять их равными номинальным значениям напряжения и тока ТЭД в тяговом режиме).

Расчет предельных тормозных характеристик тепловоза рекомендуется производить в следующей последовательности:

1) Определяется максимальная ЭДС ТЭД, работающего в тормозном режиме (в режиме генератора),

где – сопротивления цепи тормозного тока (при температуре ), Ом;

– соответственно сопротивления обмоток якоря и дополнительных полюсов ТЭД, Ом;

= 0,63 + 0,0164 + 0,01038 = 0,654 Ом

= 687,6 ∙ 0,654 = 449,6 В

2) Строится предельная зависимость тормозной силы тепловоза от скорости при постоянном значении максимального тока возбуждения генерирующего ТЭД. Для ее построения достаточно определить одну точку, так как в этих условиях – линейная функция, проходящая через начало координат. Приняв , по нагрузочным характеристикам определяется величина . Затем определяется необходимая частота вращения якоря генерирующего ТЭД (при котором может быть достигнута ) :

и необходимая скорость движения тепловоза VH.

Тормозная сила тепловоза (Н) при этих условиях

Таким образом, на тормозной характеристике имеем точку (А) с координатами . Проведя прямую через начало координат и точку (А), получаем ограничение тормозной силы тепловоза по максимальному току возбуждения генерирующего ТЭД (прямая 1 на рисунке 6);

3) Строится предельная тормозная характеристика по максимальному току якоря генерирующего ТЭД. Для ее построения необходимо: задаться несколькими значениями скорости в диапазоне от до , подставить их в уравнение, вычислить значение тормозной силы тепловоза при (вид этого ограничения представлен на рисунке 6 кривой 2);

Таблица 5 – Расчет предельной тормозной характеристики по максимальному току якоря генерирующего ТЭД

4) Ограничение тормозной силы тепловоза по коммутации в зоне высоких скоростей в курсовой работе может быть определено из условия:

где – критерий удовлетворенности коммутации , ,

=18

Задаваясь значениями скорости в диапазоне от до , вычисляем соответствующие им максимально допустимые по условиям коммутации значения . Эти значения токов (с соответствующими им значениями скорости) подставляются в уравнение, после чего определяются значения ограничения тормозной силы тепловоза по коммутации (вид этого ограничения на рисунке 6 представлен кривой 3).

Таблица 6 – Расчет ограничения тормозной силы тепловоза по коммутации

5) Для построения ограничения тормозной характеристики тепловоза по условию сцепления колес с рельсами используется формула
