Расчет электрической передачи мощности тепловоза
 = 0,92
= 0,92
PТЭД = 431,2 ∙ 687,6 ∙ 0,92 ∙ 10-3 = 272,8 кВт




 =8 ∙ 30550,31=244402,48 Н
=8 ∙ 30550,31=244402,48 Н
Тяговая х
арактеристика имеет ограничения по сцеплению колес тепловоза с рельсами и максимальному току ЭПМ.
Ограничение касательной силы тяги по сцеплению определяется в соответствии с Правилами тяговых расчетов (ПТР) выражением
 , Н
, Н
где  – коэффициент сцепления колеса с рельсом согласно ПТР.
– коэффициент сцепления колеса с рельсом согласно ПТР.
Расчет  рекомендуется свести в таблицу 3.
рекомендуется свести в таблицу 3.
Таблица 3 – Расчет ограничения касательной силы тяги тепловоза по сцеплению
| Скорость, км/ч | 0 | 5 | 10 | 20 | 31,7 |
|
 | 0,299818 | 0,271846 | 0,251333 | 0,223263 | 0,202459 |
|
 | 485888,9 | 440557,1 | 407313,8 | 361823 | 328108,2 |
Ограничение касательной силы тяги по максимальному току ЭПМ  определяется по формуле в которую подставляется значение при максимальном значении
определяется по формуле в которую подставляется значение при максимальном значении  (и соответственно минимальном значении
(и соответственно минимальном значении  ), минимальном значении
), минимальном значении  и значении
и значении  , определяемое по электромеханическим характеристикам ТЭД полного поля при максимальном токе проектируемой ЭПМ.
, определяемое по электромеханическим характеристикам ТЭД полного поля при максимальном токе проектируемой ЭПМ.




Eпр = 287,5 – (1031,4 ∙ 0,0401 + 2) = 244,14 В


 = 0,84
= 0,84
PТЭД = 287,5 ∙ 1031,2 ∙ 0,84 ∙ 10-3 = 249,03 кВт




 = 8 ∙ 56964,29 = 455714,36 Н
= 8 ∙ 56964,29 = 455714,36 Н
Соответствующая этому ограничению минимальная критическая скорость  (км/ч) определяется формулой
(км/ч) определяется формулой

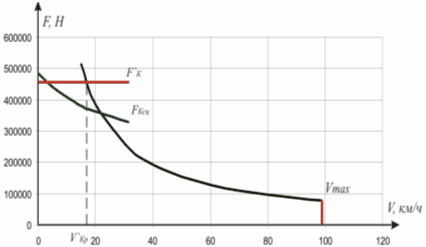

По полученным данным строится предварительные ограничения тяговой характеристики тепловоза.


Рисунок 3 – Вид предварительных ограничений тяговой характеристики проектируемого тепловоза – ограничение мощности тепловоза из-за недоиспользования максимального тока ЭПМ.
3 Построение рациональной тяговой и технико–экономических характеристик
3.1 Определение рациональной величины передаточного отношения тягового редуктора
Соотношение значений  и
и  может быть достигнуто за счет установления оптимального значения передаточного отношения зубчатого тягового редуктора
может быть достигнуто за счет установления оптимального значения передаточного отношения зубчатого тягового редуктора  , которое определяется следующим образом:
, которое определяется следующим образом:


где  – сила тяги проектируемого тепловоза по сцеплению при трогании, Н;
– сила тяги проектируемого тепловоза по сцеплению при трогании, Н;
 – минимальная частота вращения ТЭД при параметрах
– минимальная частота вращения ТЭД при параметрах  и
и  в проектируемой ЭПМ, с-1;
в проектируемой ЭПМ, с-1;
 – мощность ВУ в проектируемой ЭПМ, кВт;
– мощность ВУ в проектируемой ЭПМ, кВт;
 – КПД ТЭД, определяемый по электромеханическим характеристикам при максимальном токе ТЭД в проектируемой ЭПМ.
 – КПД ТЭД, определяемый по электромеханическим характеристикам при максимальном токе ТЭД в проектируемой ЭПМ.
 = 0,84
= 0,84


FКТР = 9,81 ∙ 0,3 ∙ 165,2 ∙ 103 = 486183,6 Н
PВУ = 287,5 ∙ 8251,2 ∙ 10-3 = 2372,22 кВт


Полученное значение  проверяется по величине минимального коэффициента ослабления поля
проверяется по величине минимального коэффициента ослабления поля


где  – номинальная частота вращения ТЭД при номинальных параметрах
– номинальная частота вращения ТЭД при номинальных параметрах  и
и  проектируемой ЭПМ, с-1.
проектируемой ЭПМ, с-1.


3.2 Расчет тягового редуктора
В курсовой работе следует принять опорно-осевую подвеску ТЭД, при которой его размеры ограничиваются расстоянием между внутренними гранями бандажей колесных пар и минимально допустимым расстоянием от станины ТЭД до головки рельса а (рис. 3.1).
Чтобы увеличить это расстояние (и возможные габариты ТЭД) ось ТЭД размещают несколько выше оси колеса. Для тепловозных ТЭД размер Х (см. рис. 3.1) устанавливается в пределах 20…40 мм.


Рисунок 4 – Эскиз опорно-осевой подвески ТЭД
Как известно, передаточное отношение тягового редуктора определяется выражением


где  – диаметры делительных окружностей большого и малого зубчатых колес;
– диаметры делительных окружностей большого и малого зубчатых колес;
 – числа зубьев большого и малого зубчатых колес.
– числа зубьев большого и малого зубчатых колес.
Максимально возможная величина диаметра  определяется из соотношения
определяется из соотношения
