Расчет тяговых характеристик тепловозов с электрической передачей и электровозов

Магнитная система двигателя состоит из станины (остова), четырех главных и четырех добавочных полюсов.

Остов является магнитопроводом двигателя; он отлит из углеродистой стали и имеет восьмигранную или круглую форму. С торцов остова расположены расточки для подшипниковых щитов. На остове имеются два прилива (носика) для опоры ТЭД на тележку через пружинную подвеску. С противоположной

стороны остов имеет расточки под моторно-осевые подшипники. В верхней части остова со стороны коллектора находится вентиляционный люк, через который подводится воздух, охлаждающий обмотки и детали двигателя.

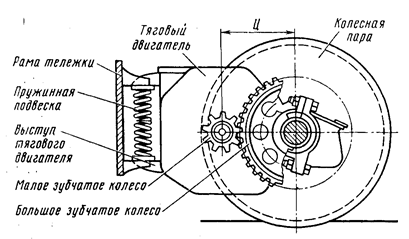

Рис.4.2. Схема колесно-моторного блока локомотива с опорно-осевым подвешиванием ТЭД

Главный полюс состоит из стального сердечника и катушки, намотанной из шинной меди в два слоя (плашмя). Витки катушки изолированы друг от друга асбестовой электроизоляционной бумагой.

Для уменьшения нагрева главных полюсов, вызываемого воздействием вихревых токов, сердечники набирают из отдельных листов электротехнической стали. Собранные листы спрессовывают и соединяют заклепками. В отверстие листов запрессовывают стальной прямоугольный стержень, в который вворачивают болты, крепящие полюса к остову.

Добавочные полюсы обеспечивают улучшение процессов коммутации (снижение искрения) при работе коллекторно-щеточного узла ТЭД. По своим размерам они меньше главных и несколько отличаются от них по конструкции (в частности, сердечник добавочного полюса цельный, отлитый из стали).

Обмотки возбуждения добавочных полюсов включены последовательно с якорной обмоткой. Обмотки возбуждения главных полюсов соединены между собой так, чтобы полюса (северный и южный) чередовались между собой (рис.4.4). Катушки добавочных полюсов соединены гибкими проводами, а главных - шинами из медной ленты, изолированными асбестовой, резиновой и стеклянной лентами .

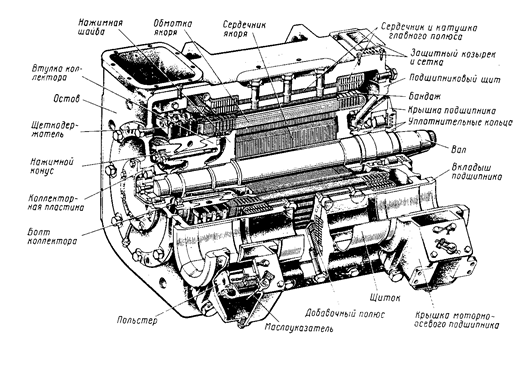

Рис.4.3.

Якорь электродвигателя состоит из стального сердечника и коллектора, насаженных на вал двигателя. На конец вала напрессовано малое зубчатое колесо (шестерня), передающее вращающий момент от двигателя через зубчатую передачу на колесную пару.

Сердечник якоря набран из листов электротехнической стали, толщиной 0,5 мм. По торцам сердечник удерживается на валу нажимными шайбами, которые установлены на вал с большим натягом.

На окружности сердечника якоря расположены продольные пазы, в которых размещены изолированные проводники якорной обмотки, закрепленные стеклотекстолитовыми клиньями. Клинья предотвращают перемещение проводников в пазах под действием центробежных сил, возникающих при вращении якоря. Лобовые части обмотки якоря (передние и задние) закреплены бандажами из стеклобандажной ленты. В последнее время начинают применять стеклометаллические бандажи.

Чтобы повысить электрическую и механическую прочность изоляции обмоток, якорь и полюса пропитывают в лаке ПЭ-933 (полиэфирноэпоксидном).

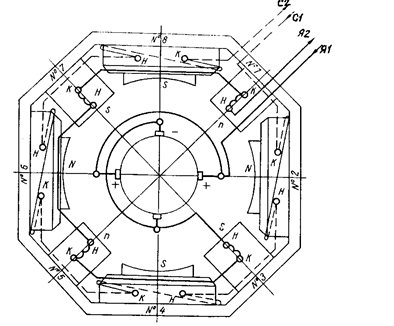

Рис.4.4. Схема соединения обмоток тягового электродвигателя

Для соединения проводников обмотки якоря с источником электроэнергии служит коллекторно-щеточный узел.

Коллектор состоит из медных пластин клинообразного сечения, изолированных друг от друга миканитовыми прокладками. Эти пластины набирают на коллекторной втулке, которую после формирования коллектора насаживают на вал электродвигателя. К каждой коллекторной пластине припаяны проводники якорной обмотки, укладываемые в пазы сердечника якоря по определенной схеме.

Коллектор, соединен с внешней цепью, через угольно-графитовые стержни, называемые щетками. Щетки устанавливают в специальные обоймы (щеткодержатели), кронштейны которых закрепляют на остове ТЭД через изоляторы. Для надежного контакта щеток с поверхностью коллектора служит пружинное нажимное устройство.

Вал якоря ТЭД, изготовленный из высококачественной стали, вращается в двух роликовых подшипниках, запрессованных в ступицы подшипниковых щитов. В подшипниковом щите, расположенном со стороны коллектора, устанавливают опорно-упорный подшипник, а с противоположной стороны - опорный. В полости подшипников, закрытых крышками, по специальным трубкам запрессовывают смазку.

Отличительной особенностью тяговых двигателей локомотивов является наличие моторно-осевых подшипников (МОП), которые служат опорой электродвигателя на ось колесной пары. МОП вмонтированы в специальные разъемные приливы остова двигателя и состоят из бронзовых вкладышей, смазочного устройства и крышки, закрепленной болтами. Крышка МОП служит резервуаром для смазки, которая подается к вкладышам подшипника при помощи специальных систем: циркуляционной (смазка под давлением с использованием шестеренчатого насоса) и польстерной (смазка с использованием войлочных фитилей). В зависимости от конструкции ТЭД, данные системы могут использоваться как поодиночке, так и совместно.

В заключение рассмотрим особенности системы, которая обеспечивает нормальную работу тяговых двигателей - системы охлаждения. Во время работы ТЭД обмотка якоря и другие детали нагреваются. Для их охлаждения применяют принудительную вентиляцию (рис.4.5).

Охлаждающий воздух, подаваемый специальным вентилятором по гибким рукавам-гармошкам к вентиляционному люку остова ТЭД, проходит через двигатель двумя потоками: один над коллектором, сердечником якоря и в зазорах между полюсами, другой под коллектором, через вентиляционные отверстия в сердечнике якоря. Оба потока соединяются в корпусе ТЭД со стороны, противоположной коллектору, и выходят наружу через специальные окна (люки).

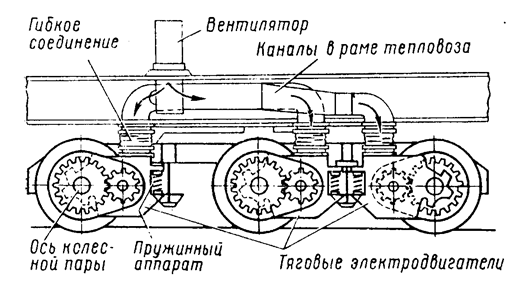

Рис.4.5 Схема охлаждения тяговых электродвигателей на локомотивах

Внутри остова ТЭД поддерживается небольшое избыточное давление воздуха, препятствующее попаданию пыли, влаги, снега.

Вентиляторы охлаждения ТЭД могут иметь механический привод от дизеля или электрический от специальных электродвигателей (мотор-вентиляторы). Обычно один вентилятор охлаждает несколько тяговых двигателей, установленных на одной тележке. На некоторых тепловозах применяют централизованную систему охлаждения тяговых электрических машин и аппаратов.

5. Расчетная часть курсового проекта

Для тягового привода рабочими называют: электромеханические характеристики тягового электродвигателя: скоростную nд=f(Iд), моментную Mд=f(Iд) и характеристику к.п.д. ηд=f(Iд); электротяговые характеристики Fкд=f(Iд), V=f(Iд).

5.1 Определение параметров ТЭД на номинальном режиме

Электромеханические характеристики отражают изменение механических параметров nд и Мд на валу двигателя в зависимости от силы тока Iд. Моментную характеристику ТЭД Мд=f(Iд) рассчитывают, с учетом формулы (2.8), по выражению
