Расчет тяговых характеристик тепловозов с электрической передачей и электровозов

, или в процентах 100% (7.2)

Отсюда (7.3)

Частота ЭДС, которая индуцируется вращающимся магнитным полем статора в обмотке ротора, зависит от скольжения и определяется по формуле

3 height=23 src="images/referats/21720/image023.png">, (7.4)

где f1 – частота напряжения питающей сети

2.2 Принцип действия синхронного генератора

Постоянный магнитный поток, создаваемый током в обмотке возбуждения ротора, замыкается через сердечник ротора, воздушный зазор и сердечник статора. При вращении ротора каким-либо приводом с некоторой частотой n с этой же частотой будет вращаться и магнитное поле ротора. Пересекая проводники трехфазной статорной обмотки, это поле индуцирует в ней трехфазную ЭДС, изменяющуюся с частотой:

, (7.7)

где р – число пар полюсов ротора

При подключении к обмотке статора трехфазной нагрузки проходящий по обмотке статора ток создает вращающееся магнитное поле статора, частота вращения которого определяется по формуле (7.1). Число пар полюсов ротора и число пар полюсов статорной обмотки одинаково, поэтому из сравнения формул (7.1) и (7.7) видно, что n0 = n, т.е. частота вращения поля статора равна частоте вращения ротора. Поэтому машина называется синхронной.

2.3 Трансформаторы

Назначение и устройство. Трансформатором называется статическое электромагнитное устройство, предназначенное для преобразования переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте. Увеличение напряжения осуществляется с помощью повышающих трансформаторов, уменьшение – понижающих.

Принцип действия. Принцип действия трансформатора, основанный на явлении взаимоиндукции, рассмотрим на примере однофазного двухобмоточного трансформатора (рис. 6.3). Если на первичную обмотку с числом витков W1 подать переменное напряжение u1, то протекающий по обмотке переменный ток i1 создаст в магнитопроводе переменный магнитный поток Ф, пронизывающий обе обмотки трансформатора и индуцирующий в них переменные ЭДС е1 и е2. Если ко вторичной обмотке подключить нагрузку, то под действием ЭДС е2 в цепи вторичной обмотки будет протекать переменный ток i2. Отношение ЭДС, равное отношению числу витков первичной и вторичной обмоток называется коэффициентом трансформации трансформатора:

(6.1)

Пренебрегая незначительными падениями напряжения в обмотках, отношение ЭДС можно заменить отношением напряжений:

(6.2)

Следовательно, у повышающих трансформаторов k<1, а у понижающих трансформаторов k>1.

Преобразование энергии в трансформаторах происходит с незначительными потерями, и подводимая к трансформатору полная мощность приблизительно равна отдаваемой полной мощности . Откуда , т.е.

(6.3)

Следовательно, по обмотке ВН протекает ток примерно в k раз меньший, чем по обмотке НН.

Учитывая это, обмотку ВН, имеющую большее число витков, выполняют проводом меньшего сечения, чем обмотку НН

3. Создание силы тяги локомотива

В локомотивах образование движущей силы (силы тяги) происходит вследствие взаимодействия колесных пар с рельсами за счет вращающего момента, создаваемого тяговым двигателем (рис.3.1). К колесной паре 1 приложен вращающий момент Мк, который передается от двигателя 2 через зубчатый редуктор, состоящий из шестерни 3 и зубчатого колеса 4. Шестерня 3 закреплена на валу ТЭД, а зубчатое колесо 4 - на оси колесной пары.

Вращающий момент на колесной паре равен

Мк=Мд.μ.ηз, Н.м, (3.1)

где Мд - момент на валу двигателя, Н.м;

μ - передаточное число зубчатой передачи;

ηз - коэффициент полезного действия зубчатой передачи.

Момент Мк обычно представляют в виде пары сил F1 и F2 с плечом Dк/2, одна из которых (F1) приложена к ободу колеса в точке касания с рельсом (точка А), а другая (F2) - к оси колесной пары. Поскольку силы F1 и F2, действующие на колесную пару, равны по величине и противоположно направлены, то они уравновешивают друг друга и не вызывают поступательного движения колес.

Очевидно, что поступательное движение колесной пары будет возможно в том случае, если скомпенсировать действие силы F1 какой-либо дополнительной силой и нарушить тем самым баланс сил F1 и F2. Подобная ситуация возникает, когда колесная пара (далее для сокращения - колесо) контактирует с рельсом и прижата к нему силой тяжести Gт.

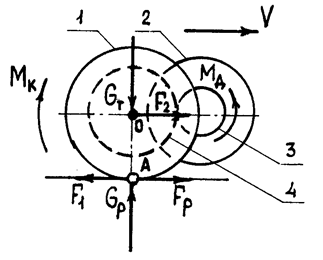

Рис.3.1. Образование силы тяги. 1 - колесная пара; 2 - тяговый электродвигатель; 3 - шестерня; 4 - большое зубчатое колесо

Сила тяжести Gт, приходящаяся на одну ось локомотива, приложена к колесу и через точку контакта А действует на рельс (рис.6.1). Реакция рельса на колесо Gр по III закону Ньютона равна значению силы тяжести Gт по модулю и противоположна ей по направлению. Указанные силы, действующие на колесо в вертикальной плоскости, уравновешивают друг друга.

В горизонтальной плоскости к ободу колеса приложена сила F1, которая, как и сила тяжести Gт, через точку контакта А действует на рельс (сила F1 направлена вдоль поверхности рельсов, поэтому в случае их ненадежного крепления имеет место явление, известное как "угон пути"). Реакция рельса Fр по III закону Ньютона равна силе F1 по модулю и противоположна ей по направлению. Поэтому силы F1 и Fр, действующие на колесо в точке А, уравновешивают друг друга. Сила F2 остается неуравновешенной, что вызывает качение колеса и его поступательное движение относительно рельса.

Следовательно, движущей силой (силой тяги) колесной пары является сила F2, развиваемая тяговым двигателем. Для удобства расчета ее значений, на практике в качестве силы тяги условились считать силу реакции рельса Fр, равную по величине силам F1 и F2 [11]. При этом значения сил определяют, рассматривая равенство моментов

Fр.Dк/2=Mк,

из которого следует, что F2 = Fр = 2. Мк/Dк = 2. Мд.μ.ηз/Dк, Н.

Отметим, что данное уравнение было использовано при построении электротяговых характеристик локомотивов для расчета силы тяги ТЭД на ободе колеса Fкд

Поскольку сила Fр действует по касательной к колесу, ее называют касательной силой тяги. Для локомотива в целом касательную силу тяги Fк можно определить как
