Проектирование автомобильной дороги

- тормозной путь автомобиля, м;

- расстояние безопасности, 5÷10м.

V – скорость автомобиля, м/с;

к – коэффициент эксплуатационных условий торможения, в среднем к=1,4;

φ – коэффициент продольного сцепления шины с дорогой, принимаемый при рас

чете пропускной способности в нормальных условиях эксплуатации равным 0,5;

i – продольный уклон, рассматриваемого участка. При расчете условно примем за ноль.

Так как в курсовом проекте мы расчет ведем по автомобилю КамАЗ 35320, то его максимальная скорость 80км/4=22,2м/с. Значение округляем кратно 25.

Значит, расстояние видимости для рассматриваемого транспортного средства в данных условиях будет составлять 125м. Для скорости 80 км/ч наименьшее расстояние видимости согласно табл.10 СНиП 2.05.02-85 «Автомобильные дороги» составляет 150м. Значит требуемое расстояние видимости обеспечивается и ограничений по скорости не требуется.

Схема II. Автомобиль А обгоняет автомобиль Б с выездом на соседнюю полосу движения, по которой двигается встречный автомобиль В. Водитель автомобиля А должен увидеть автомобиль Б на таком расстоянии, чтобы успеть сделать обгон и возвратиться на свою полосу до встречи с автомобилем В.

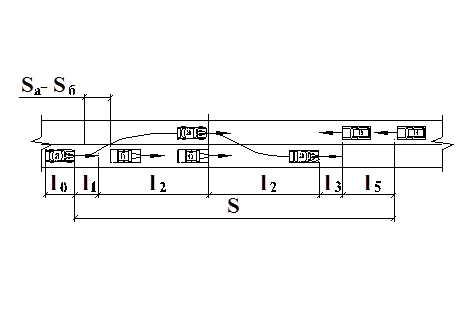

Рис.2.Схема к определению расстояния видимости из условия обгона

Имеется в виду, что в момент начала обгона автомобиля А и Б находятся на расстоянии, равном разности тормозных путей Sа- Sб. Пока автомобиль А пройдет со скоростью V1 путь l2, за это время обгоняемый автомобиль Б пройдет путь, равный l2-( Sа- Sб ), т.е.

;

За время, в течение которого автомобиль А пройдет расстояние 2l2 со скоростью V1, встречный автомобиль В пройдет путь l2 со скоростью V3, т.е.

Отсюда

Наибольшее расстояние видимости получается при расчете на встречный легковой автомобиль (V3=V1), поэтому в расчете примем, что скорость первого и третьего автомобиля равны.

Значит, расстояние видимости для рассматриваемого транспортного средства в данных условиях будет составлять 150м. Для скорости 80 км/ч наименьшее расстояние видимости согласно табл.10 СНиП 2.05.02-85 «Автомобильные дороги» составляет 250м.

Требуемое для данной скорости расстояние видимости в данном месте дороги обеспечено, ограничение скорости не требуется.

4.3 Определение наименьших радиусов кривых в продольном профиле

Для улучшения условий движения и обеспечения видимости переломы продольного профиля смягчают введением выпуклых и вогнутых кривых.

Минимальные радиусы выпуклых кривых определяют из условия обеспечения видимости поверхности дороги . Для расчета принимаем значения полученные расчетным путем, а не принятые по СНиП и округляем кратно 25.

Rвып =…

для обеспечения видимости встречного автомобиля –

Rвып =…

где Sn - расстояние видимости поверхности дороги, определенное ранее.

Sb – расстояние видимости встречного автомобиля

d – величина возвышения глаз водителя над поверхностью дороги, здесь принимается равной 1,2м.

Радиус вогнутой кривой назначается на условия допустимой перегрузки рессор, возникающей при движении автомобиля по вогнутой кривой

Rвогн =…

где V - расчетная скорость движения автомобиля, м/с;

– допустимое центробежное ускорение, дающее перегрузку рессор до 5% и равное 0,5 м/с².

Rвогн =

где Sn - расстояние видимости поверхности дороги, определенное ранее.

hф - высота фар над поверхностью дороги, принимают равной 0,7м;

α – угол рассеивания света фар, обычно а=2°

Согласно табл.10 СНиП 2.05.02-85 «Автомобильные дороги» , . Следовательно необходимая видимость на дороге нормативными радиусами не обеспечивается. При построении продольного профиля необходимо учитывать полученные при расчетах радиусы кривых.

4.4 Определение величины срезки откоса на кривой

Расчет производится по формуле:

где - средняя площадь поперечного сечения насыпи (выемки);

b – ширина проезжей части;

L – расчетная длина отрезка (630м по заданию);

- толщина дорожной одежды

Определим среднюю площадь поперечного сечения графическим способом. На рисунке представлен типовой поперечный профиль в выемке с глубиной выемки 5,7м, глубиной бокового лотка 0,8 м. Площадь выемки по профилю равна S=234,4м².

Объем выемки на кривой длиной 630 м, равен

Но этот подсчет приблизительный. Более точные объемы получают с помощью расчетов на ЭВМ. Или на протяжении всей длины строятся поперечники с шагом 50м и расчет ведется на каждом, а затем объемы суммируются.

5. Ширина полосы движения

Необходимая ширина полосы движения складывается из ширины кузова автомобиля (в) и расстояний от кузова до края смежной полосы движения (х) и от колеса до кромки проезжей части (у).

При встречном движении автомобилей по соседним полосам

Где - расчетная скорость легкового автомобиля, км/ч;

- расчетная скорость грузового автомобиля, км/ч;

Величина зазора до кромки проезжей части

Ширину полосы движения определяют по выражению

Где с – колея колес автомобиля, м.

5.1 Ширина проезжей части и земляного полотна

Ширину проезжей части назначают в зависимости от числа полос движения на дороге и ширины одной полосы. Так как дорога IV категории, то число полос движения – 2. Ширину проезжей части (Вп.ч.) при двух полосах движения определяют по формуле
