Проектирование автомобильной дороги

Типы поперечных профилей приняты в соответствии с типовыми материалами для проектирования 503-0-48.87 «Земляное полотно автомобильных дорог общего пользования»:

- тип 1, в насыпи до 3-х метров с одним и двумя боковыми резервами;

- тип 2, в насыпи до 2-х метров с одним и двумя боковыми резервами;

- тип 7, выемка до 1 метра с двумя боковыми резервами;

- тип 10, выемка глубиной до

2 м с двумя боковыми резервами.

Заложение откосов насыпи и выемки принято 1:3, заложение откосов насыпи над водопропускными трубами 1:1,5.

Крутизна откосов резервов принята 1:1.5, согласно СНиП2.05.02-85, табл.23. Дну резерва придается поперечный уклон от дороги 20‰.

Отвод воды с поверхности покрытия дороги осуществляется с помощью резервов и кюветов, устраиваемых вдоль кромки проезжей части, шириной до 5м, а так же за счет естественного стока воды на прилегающую территорию и в водопропускные трубы.

Конструкция дорожной одежды

Проектом предусматривается конструкция дорожной одежды одного типа.

Толщина конструктивных слоев принята по серии 3.503-71/88 «Дорожные одежды автомобильных дорог общего пользования», с учетом климатической зоны и грунтовых условий.

Дорожная одежда принята толщиной 53см, из них:

1 слой – асфальтобетон плотный из горячей мелкозернистой смеси, марка II, тип Б, ГОСТ 9128-97*, толщиной 4см;

2 слой – асфальтобетон пористый из горячей крупнозернистой смеси, марка II, ГОСТ 9128-97*, толщиной 6см;

3 слой – розлив битума 2 л/м2

4 слой - щебень фракционированный уложенный по способу заклинки ГОСТ 8267-93*, толщиной 28 см;

5 слой – песок средний по ГОСТ 8736-93*, толщиной 15 см.

8. Расчет составной кривой

Согласно задания нам дан угол поворота 47°40` и радиус кривой 630м, начало круговой кривой соответствует ПК5+00. Сделаем расчет для этого случая. В качестве переходных кривых применяют различные кривые с постепенно уменьшающимся радиусом кривизны от бесконечности до радиуса круговой кривой. Наиболее часто используется клотоида – (радиоидальная спираль).

Разбивку переходной кривой начинаем с того, что с помощью таблиц Митина находим данные для круговой кривой. Для угла 47°40` по таблице определяем тангенс, домен, биссектрису и кривую для радиуса единица и умножаем на наш радиус:

Проверка Д=2*Т-К=2*278,303-524,122=32,483 Условие выполняется.

Далее по таблицам для разбивки переходных кривых по клотоиде выбираем координаты по х и у. Там же определяем t=59,98 и р=0,80. Длина переходной кривой для радиуса 630, 120 м. От начала закругления по линии тангенса по направлению к вершине угла откладывают абсциссы и из полученных точек восстанавливают соответствующие ординаты.

Вычисляем длину круговой кривой, в которую будет переходить переходная кривая:

,

9. Определение величины уширения проезжей части на кривой

Согласно п.4.19 СНиП 2.05.02-85 «Автомобильные дороги» при радиусах кривых в плане менее 1000м необходимо предусмотреть уширение проезжей части с внутренней стороны за счет обочин, с тем чтобы ширина обочин была не менее 1 м для дорог III технической категории.

Величина уширения для радиуса 630 – 0,43 метра (по интерполяции).

10. Расчет отгона виража

Для обеспечения устойчивости автомобиля при движении по кривым малого радиуса устраивается вираж.

Виражем называется проезжая часть на кривой с односкатным поперечным профилем с уклоном внутрь кривой.

Односкатный профиль устраивается на всем протяжении основной круговой кривой. На переходных кривых устраивается постепенный переход от двускатного поперечного профиля к односкатному, называемый отгоном виража.

Поперечный уклон виража принимаем по табл. 8 СНиП 2.05.02-85 «Автомобильные дороги». Так как Челябинская область область относится к районам с частыми гололедами, тогда поперечный уклон примем 40‰.

Так как отгон виража мы будем осуществлять на протяжении переходной кривой начало отгона принимаем на 10 м ранее это кривой. Уширение по внутренней стороне кривой и уклон распределяем равномерно до начала круговой кривой. На круговой кривой поперечник будет одинаковый (ПК 5+60.02 см. чертеж, приложение 1).

11. Обеспечение видимости на кривых в закрытой местности

Видимость дороги в плане обеспечена, если водитель легкового автомобиля при высоте глаз около 1,2 м над проезжей частью видит поверхность дороги или встречный автомобиль на расстоянии, обеспечивающем возможность остановки автомобиля.

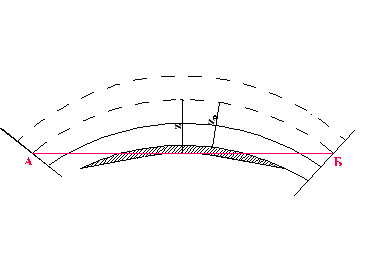

На кривой минимальное расстояние видимости должно быть такое, чтобы водитель, находясь в точке А (рис) , мог увидеть по лучу зрения АБ дорогу или препятствие в точке Б, причем расстояние от А до Б по дороге должно составлять установленную для дороги видимость.

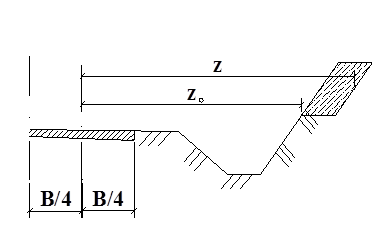

Пусть линия препятствий находится на расстоянии от траектории автомобиля, а линия видимости в данном поперечном профиле отстоит от этой траектории на z. В случае видимость обеспечена, а при требуется устранение препятствий на заштрихованной площади.

12. Трассировка дороги на карте

12.1 План трассы

Трасса запроектирована от пункта А до пункта Б на территории Челябинской области, что соответствует ПК0, до ПК 28+81.61 (или ПК0- ПК29+21,81), в соответствии с рельефом местности.

Согласно схеме проектируемой дороги, дорога имеет 3 угла поворота в первом случае и 2 угла поворота во втором. Радиусы кривой в плане первой дороги принимаем 3000м, что обеспечивает ее плавность и не требует устройства переходных кривых и виражей;1000м, 500м, что требует устройства переходных кривых. На протяжении этой трассы требуется устройство трех мостов через протоки и реку. Трасса проходит по болотистым местам и через лесополосы. Согласно продольного профиля на этой трассе очень большие объемы работ и много участков с продольным уклоном превышающем допустимые для этой категории дороги, что требует ограничений по скорости. Радиусы кривых в плане дороги второго варианта 3000 и 1000м. Радиусы больших диаметров не возможно вписать из-за ситуации на местности. На протяжении этой трассы требуется устройство трех мостов. Так же на протяжении этой трассы есть пересечение с существующей автодорогой. Согласно продольного профиля на этой трассе объемы работ меньше, чем в первом варианте и участков с продольным уклоном превышающем допустимые для этой категории дороги, что требует ограничений по скорости меньше, чем в первом случае.
