Технологический расчет комплексного автотранспортного предприятия на 180 автомобилей ПАЗ - 3206

На пульте управления установлен редукционный клапан, понижающий давление воздуха, идущего в радиатор, до 1,0 ксг/кв.см. На пульте имеется фиксатор, служащий для предохранения от самопроизвольного поворота манипулятора вокруг вертикальной оси. Стенд комплектуется конусными пробками для заглушки горловины радиаторов во время их проверки на герметичность.

Проверяемый радиатор закрепляется с по

мощью прижимного винта. Для проверки радиатора надо поднять его с помощью пневмоцилиндра в крайнее верхнее положение. Затем освобождается фиксатор, радиатор поворачивается так, чтобы он оказался над ванной с водой, а затем манипулятор должен быть снова зафиксирован. Шланг подачи воздуха подсоединяется к одному из патрубков радиатора, а остальные отверстия заглушаются пробками. После этого радиатор опускается в ванну. С помощью крана подается воздух и производится проверка радиатора на течь трубок и мест соединений. После выявления дефекта поднимают радиатор из ванны. Вращая радиатор вокруг горизонтальной оси, закрепляют его в удобном для работы положении и приступают к ремонту поврежденных мест. После устранения всех дефектов радиатор подвергается повторной проверке в ванне.

Для восстановления фильтрующих элементов предназначен участок восстановления фильтрующих элементов воздухоочистителей модели ОИ-138. Установки для восстановления фильтрующих элементов приведены на рисунках 3.10 и 3.11.

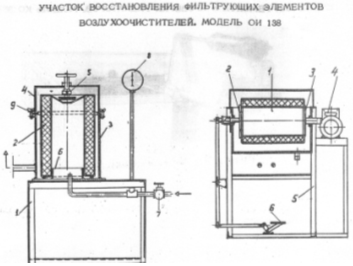

1 – подставка; 2 – фильтрующий элемент; 3 – корпус; 4 – откидная крышка; 5 – шарнирно-винтовой прижим; 6 – втулка направляющая; 7 – кран; 8 – манометр; 9 – прокладка

Рисунок 3.10 – Установка для продувки фильтрующих элементов сжатым воздухом

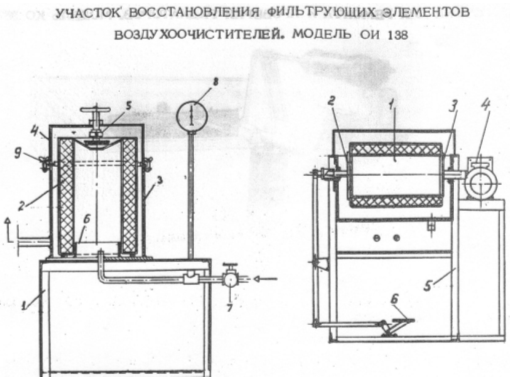

1 – фильтрующий элемент; 2 – планшайба прижимная; 3 – планшайба приводная; 4 – редуктор; 5 – подставка; 6 – педаль управления прижима

Рисунок 3.11 – Установка для мойки фильтрующих элементов воздухоочистителя

Участок включает в себя установку для продувки, установку для мойки и сушильную камеру. Для ремонта и проверки радиаторов предназначен также стенд модели КО 357 (рисунок 3.12)

Рисунок 3.12 – Стенд для проверки и ремонта радиаторов. Модель КО 357.

Стенд состоит из ванны, манипулятора и основания. Манипулятор состоит из зажима и пневмопривода. Зажим включает в себя лапу, подхват со стойкой и прижимное устройство. Лапа имеет шарнирное соединение со стойкой и с помощью прижимов удерживает проверяемый радиатор. Зажим может вращаться относительно своей продольной оси и фиксатором закрепляется в нужном положении.

Заключение

В данной курсовой работе мы выполнили технологический расчет комплексного автотранспортного предприятия на 180 автомобилей ПАЗ - 3206. Была рассчитана производственная программа по техническому обслуживанию и ремонту автомобилей, а также вычислены следующие величины: годовые трудоёмкости работ по ТО, ремонту, диагностированию, а также трудоемкости вспомогательных и подсобных работ; численность производственных рабочих, водителей, ИТР и служащих; площади складских, производственных и административно-бытовых помещений.

Были рассмотрены назначение и структура проектируемого предприятия. Учитывая специфику выполнения работы, а также характер производственной деятельности проектируемого предприятия его можно отнести к АТП общественного пользования, которое по организации производственной деятельности является комплексным, так как самостоятельно выполняет функции перевозочного процесса, хранения, технического обслуживания и ремонта подвижного состава.

Кроме того, была рассмотрена техническая эксплуатация системы охлаждения автомобиля ПАЗ-3206.

Список использованных источников

1. Проектирование предприятия автотранспорта/ под.ред. М. М. Болбаса. – Мн.: Адукацiя i выхаванне, 2004. – 528с.

2. Учебное пособие по курсу "Технологическое проектирование автотранспортных предприятий и станций технического обслуживания" для студентов заочников специальности 15.05- "Автомобили и автомобильное хозяйство"/под. ред. М. М. Болбас, Н. М. Капустин, С. С. Кучур, И. В. Павловский, И. М. Флерко. – Мн.: БГПА, 1995 – 83с.

3. Техническая эксплуатация автомобилей. С. В. Шумик, Е. Л. Савич. – Мн.: Вышэйшая школа, 1996 – 355с.: ил.

4. Проектирование предприятия автотранспортного предприятия и СТО: Учеб./ М. М. Болбас, Н. М. Капустин, Е. И. Петухов, В. И Похавов. – Мн.: Унiверсiтэцкае, 1997. – 246с.

5. Техническая эксплуатация автомобилей/ Под ред. Г.В. Крамаренко. – М.: Транспорт, 1983. – 488 с.

6. Автобусы. Особенности устройства и эксплуатации: Учебное пособие для ПТУ. Чредников А. А., Рудников Ю. М. – М.: Транспорт, 1991.-191с.: ил.

7. Устройство и техническое обслуживание автобусов. Учебник водителя транспортных средств категории "Д". Селифонов В. В., Бирюков М. К. – М.: ЗАО "КЖИ "За рулем", 2004. – 304с.: ил., табл.

8. Технологическое оборудование для технического обслуживания и ремонта легковых автомобилей: Справочник/Р. А. Попржедзинский, А. М. Харазов, В. Г. Карцев, З. Г. Евсеева. – М.: Транспорт, 1998. – 176с., ил., табл.

9. Диагностика технического состояния автомобиля/ Борц А. Д., Закин Я. Х., Иванов Ю. В. – М.: Транспорт, 1979 – 158с., ил.
