Технологический расчет комплексного автотранспортного предприятия на 180 автомобилей ПАЗ - 3206

2. повреждение водомасляного радиатора

3. неприкрытие жалюзи в холодное время года.

При переохлаждении двигателя на стенках цилиндров конденсируются пары топлива (бензина), смывая смазку, разжижают масло в картере. В этих условиях происходит интенсивный износ поршневых колец, поршней цилиндров и снижается экономичность и мощность двигателя.

Заедание клапана термостата в закрытом пол

ожении или позднее открытие его, засорение трубок радиатора и рубашки охлаждения двигателя накипью и продуктами коррозии вызывают быстрый перегрев двигателя.

В результате заедания клапана термостата в открытом положении или раннее открытие двигатель не прогревается длительное время.

Вследствие износа уплотнительной шайбы или манжеты сальника происходит вытекание охлаждающей жидкости из контрольного отверстия водяного насоса.

Износ подшипников водяного насоса вызывает шумную работу водяного насоса.

3.3 Оборудования, применяемые при диагностировании, техническом обслуживании и ремонте системы охлаждения автобуса ПАЗ-3206

На практике применяют приборы и приспособления для определения герметичности ее элементов, температурного перепада между верхним и нижним бачками радиатора, температуры воды и величины разрежения в нижнем бачке радиатора, натяжении ремня вентилятора. Эти проверки позволяют с достаточной точностью определить техническое состояние радиатора, прокладки головки цилиндров, наличие неплотностей в трубопроводах и соединениях шлангов и загрязненность радиатора. Наличие в системе охлаждения накипи определяют изменением количества жидкости, находящейся в системе, или по перегреву двигателя при нормальной работе всех других элементов системы и двигателя в целом.

Герметичность системы охлаждения проверяют методом опрессовки системы сжатым воздухом. Проверку проводят в два этапа – на неработающем и работающем двигателе. В первом случае опресовывают систему избыточным давлением 0,7 – 1,0 кгс/кв.см, под действием которого в местах неплотностей вода начинает просачиваться наружу. Во втором случае герметичность проверяют при минимальных оборотах холостого хода (450-700 об/мин), при этом колебания стрелки манометра указывают на внутренние течи в системе, которые в основном вызываются неисправностью прокладки головки цилиндров.

В Ленфилиале НИИАТ разработан прибор модели К-437, предназначенный для определения герметичности системы охлаждения и проверки технического состояния клапанов пробок радиаторов (рисунок 3.7)

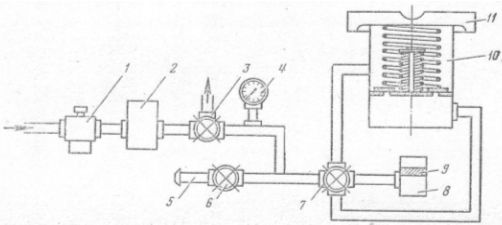

Рисунок 3.7 – Принципиальная схема прибора для проверки системы охлаждения модели К-437

Он состоит из редуктора 1, ресивера 2, стакана 10, воздушного индикатора 8, в котором установлен поплавок 9, трехходового крана 3 и двухходового крана 6, манометра 4, четырехходового крана 7 и насадки 5.

Для проверки герметичности системы охлаждения с радиатора автомобиля снимают пробку и вместо нее устанавливают насадку 5 прибора. Открытием крана 6 подают сжатый воздух в радиатор. Герметичность системы охлаждения определяют по падению давления воздуха, наблюдаемого по манометру 4, и визуальным осмотром.

Для проверки клапанов пробку радиатора 11 устанавливают на стакан. Вначале проверяют паровой клапан, для чего установкой четырехходового крана 7 в соответствующее положение подают сжатый воздух в нижнюю часть стакана. Краном 3 давление воздуха в стакане доводят до величины, при которой начинается подъем поплавка 9 индикатора 8, что свидетельствует о срабатывании парового клапана. По манометру 4 определяют давление воздуха, при котором сработал клапан. При проверке воздушного клапана воздух подают в верхнюю часть стакана. Полученные результаты сравнивают с нормативными данными и определяют пригодность пробки к эксплуатации.

Температурный перепад между верхним и нижним бачками радиатора обычно определяют термопарами или электрическими термометрами. Уменьшение температурного перепада по сравнению с нормой (8-) свидетельствует о наличии накипи или загрязнении радиатора.

Для проверки натяжения ремней вентилятора, генератора и компрессора является устройство КИ-8920.

Устройство прибора КИ-8920 показано на рисунке 3.8.

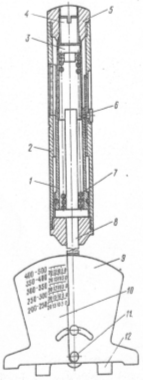

1 – ползун; 2 – корпус; 3 – упор пружины; 4 – винт; 5 – направляющая; 6 – фиксирующий винт; 7 – пружина; 8 – шток; 9, 10 – секторы; 11 – ось-винт; 12 – установочная скоба

Рисунок 3.8 – Устройство КИ-8920 для проверки натяжения ремней вентилятора, генератора и компрессора

Устройство действует по принципу зависимости линейной величины прогиба ремня от угла прогиба при заданном усилии. Сектор 10 устройства имеет шкалу для определения величины прогиба ремня, он отделен от сектора 9 текстолитовой шайбой, а от штока пружиной, которая фиксирует положение секторов после измерения прогиба ремня.

С другой стороны штока винтами укреплена установочная скоба 12.

Для проверки натяжения ремня необходимо установить упорный конец штока 8 посередине и перпендикулярно на одну из ветвей проверяемого ремня так, чтобы усилие скобы 12 прилагали к боковой поверхности ремня.

Под действием приложенной от руки нагрузки шток 8, преодолевая сопротивление пружины 7, переместится на расстояние, величина которого прямо пропорциональна приложенному усилию. Перемещение штока передается ползуну 1. После прекращения действия нагрузки пружина приводит шток в исходное положение, а ползун, по которому ведется отсчет показаний, остается в положении, соответствующем конечному значению приложенной нагрузки. Величину приложенной нагрузки определяют по показаниям шкалы.

Фиксирование ползуна обеспечивается пружинным кольцом. Перемещая винт 6 по направляющей, возвращают ползун в исходное положение. При измерении секторы под действием прогибающего ремня повернутся на некоторый угол, пропорциональный прогибу ремня. Отсчет показаний производится по одной из шкал сектора в зависимости от величины межцентрового расстояния между шкивами, которые соединяют измеряемый ремень. Секторы в положении, соответствующем конечной величине прогиба ремня, фиксирует пружина.

Для ремонта и проверки радиаторов автомобилей предназначен стенд Р-984. Приспособление для крепления радиаторов – пневматическое, подъемник снабжен манипулятором. Проверка радиаторов осуществляется сжатым воздухом под давлением 1,0 кгс/кв.см.

Устройство стенда приведено на рисунке 3.9.

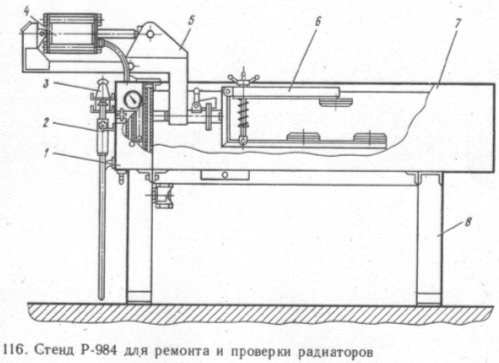

Рисунок 3.9 – Стенд Р-984 для ремонта и проверки радиаторов

Стенд состоит из основания 8, ванны 7, манипулятора 5, пневмоцилиндра 4, зажима 6, пульта управления 1, пробки подачи воздуха 3, пистолета 2 для сдувания с поверхности радиатора грязи и воды, фиксатора и поворотного устройства. На пульте управления имеется штуцер для подвода сжатого воздуха от воздушной магистрали СТО. Ванна 7 имеет сливной кран для выпуска воды. На стойке установлен манипулятор 5. Фиксация проверяемого радиатора может осуществляться в 16 положениях при его вращении вокруг горизонтальной оси.
