Газобаллонное оборудование пятого поколения

Содержание

Введение

1 Системы ГБО

2 Пятое поколение ГБО

Заключение

Библиографический список

Введение

В 30-е годы 19 века англичанин Барнетт получил патент на газовый двигатель, а уже в 1860 году француз Э. Ленуар построил мотор работающий на смеси воздуха и газа, а бензиновый двигатель появился лишь два десятилетия спустя и газ, как

возможный вариант моторного топлива был забыт на долгое время. Лишь спустя 100 лет были сделаны попытки его использования в газогенераторных двигателях – газ вырабатывался в топке, а оттуда подавался в двигатель.

Использование газа вместо бензина не является вынужденной мерой, наоборот, газовое топливо сгорает полнее, поэтому концентрация окиси углерода в выхлопе газового двигателя в разы меньше. В выхлопе газового двигателя, в отличие от бензинового, нет ни сернистого газа, ни соединений свинца. Газовые и бензиновые двигатели выбрасывают в атмосферу одинаковое количество углеводородов, но опасность для человека представляют лишь продукты их окисления.

Бензиновый двигатель выбрасывает легко окисляющиеся вещества – этил и этилен, а двигатель работающий на газе – метан, наиболее устойчивый к окислению среди углеводородов и, следовательно, менее опасный. В двигателе внутреннего сгорания газообразная смесь воздуха и топлива всасывается в цилиндр двигателя, сжимается поршнем, воспламеняется искрой, давит на поршень, двигает шатунный механизм и выбрасывается их цилиндра. Здесь важную роль играет детонация (распространение пламени в веществе со скоростью, превышающей скорость звука в данном веществе).

Антидетонационная способность топлива определяется его октановым числом – чем оно выше, тем лучше топливо. Газ имеет октановое число равное 105, что недостижимо для доступных марок бензина. При сгорании газа образуется меньше твердых частиц и золы, вызывающих повышенный износ цилиндров и поршней двигателя. Масляная пленка, несмываемая жидким топливом, дольше держится на металлических поверхностях и газ, практически не вызывает коррозии металла.

1 Системы ГБО

Все конструкции газовых систем питания можно условно разбить на пять поколений:

1. Первое поколение ГБО

Предназначено для использования в карбюраторных и инжекторных автомобилях без катализатора.

Различают 2 вида оборудования 1 поколения:

• Вакуумное - для карбюраторных автомобилей без катализатора.

• Электронное - для карбюраторных и инжекторных а/м без катализатора.

Принципиальное различие вакуумного редуктора от электронного заключается в запорном элементе разгрузочной камеры:

в вакуумном эту функцию выполняет вакуумная мембрана к которой подаётся разрежение от впускного коллектора:

• двигатель работает - есть вакуум - редуктор открыт;

• двигатель заглушен - вакуума нет - редуктор закрыт.

В электронном редукторе эту функцию выполняет электромагнитный клапан управляемый от "электронного блока безопасности" который при работающем двигателе открывает его, обеспечивая подачу газа из 1 ступени редуктора во 2-ю. При прекращении работы двигателя, электронный блок безопасности перекрывает подачу газа.

Многие электронные редукторы, в отличии от вакуумных, имеют двойную регулировку "холостого хода" - динамическую и статическую, что позволяет точнее отрегулировать и более стабильно удерживать холостой ход.

Для инжектроных а/м применяют защитный клапан обратного хлопка.

Схематично (см. рис.1) пропан-бутановая смесь в жидкой фазе поступает из баллона к двигателю последовательно проходя через газовый электромагнитный клапан (ЭМК), в редуктор, где переходит в газовую фазу благодаря нагреванию за счет охлаждающей системы двигателя и затем, после редуктора уже в виде газа поступает в миксер.

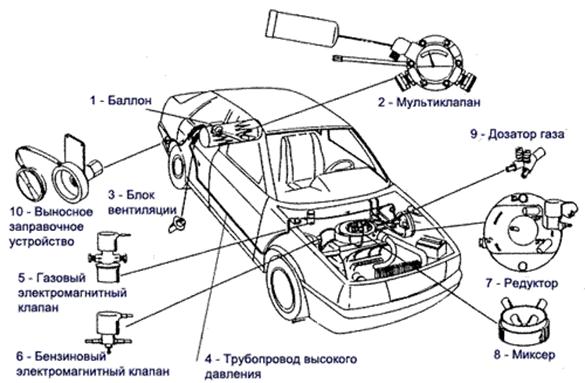

Рисунок 1 Схема ГБО

1 - Баллон

Баллон выполнен из листовой термообработанной стали толщиной 3-4 мм, для обеспечения безопасности даже в случае аварий.

Традиционная форма баллона - цилиндрическая с выпуклыми торцами. В настоящее время выпускаются баллоны различных размеров, соответствующие объему двигателя.

Баллон тороидальной формы специально разработан для крепления в месте хранения запасного колеса. Этот тип баллона, выпускается различных размеров и позволяет иметь максимальный полезный объем газа при минимальных размерах.

Установка тороидальных баллонов предпочтительна, когда необходимо максимально использовать полезный объем автомобиля. особенно в кузовах типа “универсал”.

Особое внимание нужно обратить на то, что баллон не должен быть заполнен на 100%.

Мультиклапан ( см. следующий раздел) обеспечивает это благодаря конструкции поплавка и соответствующей запорной системе. 80% предел заполнения баллона является хорошим условием безопасности. Фактически, необходимо нагреть баллон до 80 град.С, чтобы жидкость заполнила весь объем. Такие температурные условия возможны ТОЛЬКО в случае пожара и НИКОГДА в нормальных условиях эксплуатации.

2 - Мультиклапан

Мультиклапан, расположенный в баллоне, состоит из комплекса механизмов, выполняющих следующие функции:

- Заполнение в процессе заправки.

- Ограничение объема заправки. Максимально допустимый объем заполнения составляет 80% общего объема баллона.

- Определение уровня газа.

- Подача газа.

- Перекрытие подачи газа. Мультиклапан имеет два крана для перекрытия заправочных и расходных трубопроводов. Эти краны обычно открыты, но они могут быть закрыты во время заправочных операций, после аварий и т. д

Если мультиклапан установлен в труднодоступном месте, то необходимо установить дистанционное управление для легкого закрытия расходной трубки.

3 - Блок вентиляции

Блок вентиляции - важный элемент с точки зрения безопасности. Он позволяет избежать возможного накопления газа в результате каких-либо непредвиденных обстоятельств. Блок вентиляции может изготавливаться из различных материалов (пластмасса, алюминий). Он имеет отверстие в центре для крепления на баллоне и резиновое кольцо для герметизации разъема. Съемная крышка обеспечивает легкий доступ к мультиклапану. Блок вентиляции имеет две трубки для вывода газа в забортное пространство с помощью гофрированных шлангов, как показано на рисунке. Два шланга крепятся с помощью хомутов, обеспечивая таким образом циркуляцию воздуха внутри блока. Трубопровод, подающий газ к редуктору, проходит внутри одного из этих шлангов, а внутри другого проходит трубопровод от заправочного устройства. Крышка блока выполнена из прозрачного материала для легкого считывания показаний уровня газа в баллоне. Циркуляция воздуха в блоке обеспечивается движением автомобиля.

4 - Трубопровод высокого давления

Этот трубопровод выполнен из отожженной меди и позволяет выдерживать давление 45 бар. Он может быть легко смонтирован обычным инструментом. Баллон связан с мультиклапаном и редуктором посредством именно этого трубопровода. Трубопровод соединяется с различными устройствами с помощью специальных штуцеров. Трубопровод должен быть закреплен на днище автомобиля, далеко от выхлопной трубы и подвески автомобиля, через равные интервалы с помощью самоконтрящихся винтов. В месте крепления должны быть эластичные прокладки для гашения вибрации.
