Очистка сточных вод поселка городского типа производительностью 6000 м3 сутки

- септики или двухъярусные отстойники;

- подземные поля фильтрации, аэробные биологические пруды, биофильтры, циркуляционные окислительные каналы и аэротенки, работающие по принципу продленной аэрации;

- вторичные отстойники;

- хлораторные и контактные резервуары;

- иловые площадки.

Также могут применяться аэрационные установки с аэробной стабилизацией избыточного активного

ила при полной и неполной биологической очистке сточных вод.

Очистные сооружения следует располагать (по отношению к ближайшему жилому зданию или к группе зданий) с подветренной стороны преобладающего направления ветров теплого периода года на определенных расстояниях и одновременно ниже по течению грунтовых вод от водозаборных сооружений, питающихся этими водами.

Очистные сооружения проектируются из условий возможности эксплуатации их либо жителями канализуемого объекта (местные очистные сооружения), либо обслуживаемые техническим персоналом (поселковые очистные сооружения) [19].

1.4 Примеры очистных сооружений малых городов и поселков городского типа

К очистным сооружениям малых городов и посёлков городского типа следует отнести станции пропускной способностью от 500 – 10000 м3 /сут. Характерной особенностью небольших населённых пунктов является не только высокий коэффициент неравномерности поступления сточных вод на очистку, изменяющийся от 1,55 до 2,5 и выше, но во многих случаях резкие изменения концентрации загрязнений в сточных водах за счёт поступления промышленных стоков. По данным обследований, многие ранее запроектированные и построенные очистные сооружения небольших населённых пунктов либо вообще не работают, либо работают со значительной перегрузкой по воде и концентрациям загрязнений. В зарубежной практике для уменьшения влияния неравномерности притока и колебаний качественного состава загрязнений в технологическую схему введены усреднители.

Другой особенностью очистных сооружений небольших населённых пунктов является применение упрощенных технологических схем с использованием сооружений заводской готовности. Это связано с тем, что для изготовления этих очистных сооружений используют обычную конструкционную сталь марки СтЗ без специальной обработки металла. Поэтому при разработке современных очистных сооружений необходимо использовать или нержавеющую сталь или изготавливать сооружения из монолитного железобетона.

Станции пропускной способностью 500-15000 м3/суток с применением биофильтров с плоскостной загрузкой

Технологическая схема очистки сточных вод с применением биофильтров с плоскостной загрузкой включает следующие сооружения:

- приёмная камера и решетки;

- тангенциальные песколовки;

- первичный вертикальный отстойник;

- насосная станция биофильтров;

- биореакторы доочистки сточных вод;

- сооружения дезинфекции сточных вод на установках ультрафио летового облучения или хлораторная на жидком гипохлорите;

- производственно-вспомогательное здание (компрессорная для ре генерации биореакторов, ленточные фильтр-прессы для обработки смеси сырого осадка и омертвевшей биоплёнки);

- песковые бункера или площадки;

- аварийные иловые площадки.

На рисунке 1 приведена технологическая схема станции биофильтрации пропускной способностью 1000-10000 м3 /сут. Основным элементом биологической очистки является биофильтр с плоскостной загрузкой. Из всех приведённых выше технологических схем очистки сточных вод небольших населённых пунктов наиболее простой в эксплуатации является очистка сточных вод на биофильтрах с плоскостной загрузкой.

Сточные воды, поступающие в приёмную камеру очистных сооружений, проходят очистку на решётках и далее в песколовках и первичных вертикальных отстойниках. После механической очистки сточная вода собирается в насосной станции с погружными насосами, которые подают её в оросительную сеть биофильтров. В качестве оросителей биофильтров принята водоструйная система орошения, которая обеспечивает равномерное орошение поверхности загрузочного материала. Высоту слоя загрузочного материала биофильтров следует принять 6 м.

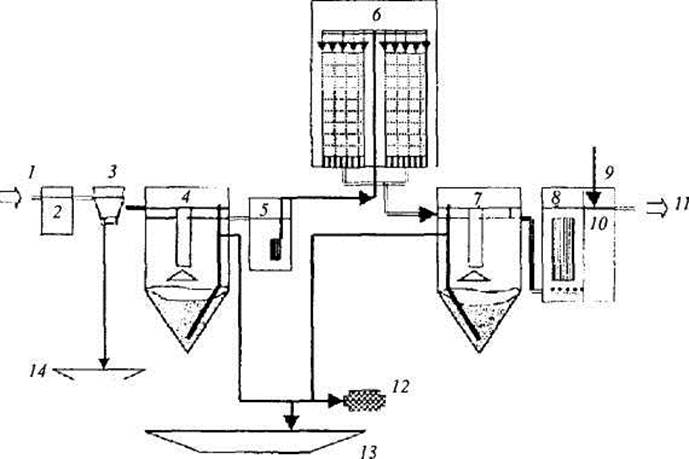

Рисунок 1. Технологическая схема сооружений по очистке сточных вод населённого пункта на биофильтрах с плоскостной загрузкой пропускной способностью 1000-10000 м3/сут:

У - поступающая сточная вода; 2 - приемная камера с решёткой; 3 - тангенциальные песколовки; 4 - первичный вертикальный отстойник; 5 - насосная станция биофильтров; 6 - биофильтры с плоскостной загрузкой; 7 - вторичный вертикальный отстойник; 8 - биореактор доочистки; 9 - жидкий гипохлорит натрия; 10 - контактные резервуары; // - очищенная сточная вода; 12 - фильтр-пресс; 13 - аварийные иловые площадки; 14 - песковые площадки или бункера.

После биологической очистки в биофильтрах с плоскостной загрузкой очищенная сточная вода проходит осветление во вторичных отстойниках, доочистку в биореакторах и после дезинфекции сбрасывается в водоём [23].

Станции пропускной способностью 500 -1500 м3/суток

В зависимости от применяемых сооружений биологической очистки возможно использовать три технологические схемы очистки сточных вод.

В первой схеме в качестве сооружений биологической очистки используются аэротенки с продлённой аэрацией (или аэротенки отстойники, работающие на полное окисление), во второй схеме используются усреднители и аэротенки с одноиловой системой денитри-нитрификации (аэротенки могут быть с затопленной загрузкой или без неё). В третьей схеме биологическая очистка осуществляется на биофильтрах с плоскостной загрузкой.

Технологическая схема сооружений пропускной способностью 100 - 1000 м3/сутки включает:

- немеханизированные решётки с ручной очисткой;

- тангенциальные песколовки;

- аэротенки-отстойники с продлённой аэрацией;

- биореакторы доочистки сточных вод;

- контактные резервуары;

- аэробный стабилизатор активного ила; песковые и иловые площадки.

На рисунке 2 приведена технологическая схема сооружений по очистке сточных вод населенного пункта пропускной способностью 500 м3/сут.

Рисунок 2. Технологическая схема сооружений по очистке сточных вод пропускной способностью 500 м3/сутки.

1 – поступающая сточная вода; 2 – приемная камера с решеткой; 3 – тангенциальная песколовка; 4 – аэротенк продленной аэрации; 5 – вторичный отстойник; 6 – аэробный стабилизатор активного ила; 7 – биореактор доочистки; 8 – гипохлорит натрия; 9 – контактный резервуар; 10 – очищенная сточная вода; 11 – аэрационная система регенерации биореактора; 12 – аэрационная система; 13 – иловые площадки.

Очистные сооружения обслуживают населенные пункты с населением 2000 жителей.

К приёмной камере с установленной там решёткой сточные воды подаются погружными насосами из насосной станции, находящейся на территории очистных сооружений. Далее сточные воды поступают в двухсекционную тангенциальную песколовку.
