Хроматографические методы анализа и их использование в анализе объектов окружающей природной среды

Вытеснительный анализ. В этом случае подвижная фаза обладает большим сродством к неподвижной фазе, чем разделяемое вещество. В неподвижную фазу вводят небольшую пробу. Но из-за большого сродства подвижная фаза вытесняет и проталкивает все компоненты. Она вытесняет наиболее сильно сорбирующийся компонент В, который, в свою очередь, вытесняет вещество Б, а тот вытесняет наименее сорбирующи

йся компонент А. В отличие от фронтального анализа с помощью этого способа можно получить все основные компоненты в индивидуальном (жидком) виде.

Элюентный анализ. Подвижную фазу для перемещения растворенного вещества пропускают через хроматографическую систему. Разделение происходит за счет различного сродства компонентов смеси к неподвижной фазе и, следовательно, за счет разных скоростей их перемещения. Пробу малого объема вводят в хроматографическую систему. В итоге зоны с компонентами будут постепенно образовывать отдельные участки, разделенные чистым элюентом. Благодаря высокой эффективности разделения метод получил наиболее широкое распространение и в значительной степени вытеснил другие варианты разделения. Поэтому далее рассмотрим теорию и аппаратное оформление этого метода.

Хроматографические процессы часто удобно рассматривать как серии экстракционных процессов, при этом могут быть разделены вещества с очень близкими свойствами, т. к. в ходе хроматографических процессов быстро и одновременно происходят сотни и даже тысячи циклов экстракции.

Для оценки эффективности хроматографических процессов, исходя из теоретического представления о дистилляции (по аналогии с разделением нефти на ректификационных колоннах, где теоретическая тарелка соответствует части ректификационной колонны, в которой пар и жидкость находятся в равновесии), вводят понятие «высота, эквивалентная теоретической тарелке» (ВЭТТ). Хроматографическая колонка, таким образом, рассматривается как набор гипотетических слоев (тарелок). Под ВЭТТ обычно подразумевают такую толщину слоя, которая необходима для того, чтобы смесь, поступившая из предыдущего слоя, пришла в равновесие со средней концентрацией вещества в подвижной фазе этого слоя. Ее можно описать следующей формулой:

ВЭТТ = L/N,

где L – длина колонки, N – число теоретических тарелок.

ВЭТТ является суммарной характеристикой разделения веществ. Однако разделить компоненты смеси важно, но недостаточно. Необходимо идентифицировать каждый компонент и определить его количество в пробе. Обычно это осуществляют с помощью обработки хроматограмм – зависимости интенсивности сигнала, пропорционального концентрации вещества, от времени разделения. Некоторые примеры хроматограмм показаны на рис. 9.

Время от момента ввода пробы в колонку до момента регистрации максимума пика называется временем удерживания (tR). В оптимальных условиях оно не зависит от количества введенной пробы и с учетом геометрических параметров колонки определяется строением того или иного соединения, т. е. является качественной характеристикой компонентов. Количественное содержание компонента характеризуется величиной пика, точнее его площадью. Подсчет площади пика обычно осуществляют автоматически с помощью прибора интегратора, который фиксирует и время удерживания, и площадь пика. Современная аппаратура позволяет сразу получать компьютерную распечатку с указанием содержания всех компонентов разделяемой смеси.

1.3 Работа хроматографа

Схема установки наиболее простого газового хроматографа приведена на рис. 12. Она состоит из газового баллона, содержащего подвижную инертную фазу (газ-носитель), чаще всего гелий, азот, аргон и др. С помощью редуктора, уменьшающего давление газа до необходимого, газ-носитель поступает в колонку, представляющую собой трубку, заполненную сорбентом или другим хроматографическим материалом, играющим роль неподвижной фазы.

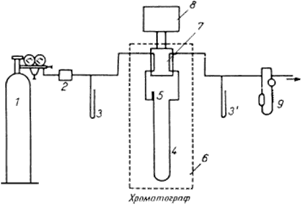

Рис. 10. Схема работы газового хроматографа: 1 – баллон высокого давления с газом-носителем; 2 – стабилизатор потока; 3 и 3 ' – манометры; 4 – хроматографическая колонка; 5 – устройство для ввода пробы; 6 – термостат; 7 – детектор; 8 – самописец; 9 – расходомер

Хроматографическая колонка – это «сердце» хроматографа, поскольку именно в ней происходит разделение смесей. Колонки чаще всего изготавливают из стекла; бывают стальные, тефлоновые, а также капиллярные колонки. Вблизи от ввода газа в колонку устанавливают устройство для ввода пробы. Чаще всего вводят пробу с помощью шприца, протыкая резиновую мембрану. Анализируемая смесь разделяется в колонке и поступает в детектор – прибор, преобразующий результаты разделения в форму, удобную для регистрации.

Одним из наиболее используемых детекторов является катарометр, принцип действия которого основан на измерении теплоемкости разных тел.

На рис. 11 показана схема катарометра. В цилиндрическую полость помещена металлическая спираль (нить сопротивления), нагревающаяся в результате прохождения через нее постоянного электрического тока. При протекании через нее газа-носителя c постоянной скоростью температура спирали остается постоянной. Однако если состав газа меняется при появлении элюируемого вещества, то температура спирали меняется, что и регистрируется прибором.

Рис. 11. Схема катарометра: 1 – ввод газа из хроматографической колонки; 2 – вывод продуктов в атмосферу; 3 – нить сопротивления; 4 – изолятор; 5 – металлический блок катарометра

Другой распространенный детектор – пламенно-ионизационный, схема которого представлена на рис. 12. Он гораздо более чувствителен, чем катарометр, но требует подачи не только газа-носителя, но и водорода. Выходящий из колонки газ-носитель, содержащий элюент, смешивается с водородом и проходит в форсунку горелки детектора. Пламя ионизирует молекулы элюента, в результате чего электрическое сопротивление между электродами уменьшается, а ток увеличивается.

Рис. 12. Схема пламенно-ионизационного детектора: 1 – ввод водорода; 2 – ввод газа из хроматографической колонки; 3 – ввод воздуха; 4 – катод; 5 – горелка; 6 – собирающий электрод; 7 – вывод продуктов горения в атмосферу.

В жидкостной хроматографии применяются спектрофотометрические детекторы (в видимой, УФ - и ИК-областях), а также рефрактометрические детекторы, основанные на измерении показателей преломления растворов.

Глава 2. Применение хроматографических методов в экологическом мониторинге

Хроматографические методы часто оказываются незаменимыми для идентификации и количественного определения органических веществ со сходной структурой. При этом наиболее широко используемыми для рутинных анализов загрязнителей окружающей среды являются газовая и высокоэффективная жидкостная хроматография.
