Разработка рекомендаций для безопасного размещения рабочего места

Общее задание

1. Нарисовать характеристический разрез заданного в индивидуальном задании помещения, внести все обозначения и проставить заданные размеры.

2. Для помещения определить световые характеристики:

- световой коэффициент;

- коэффициент заложения;

- угол падения;

- угол отверстия.

3. Рассчитать, когда в сентябре необходимо включать искусственный свет

. К.е.о. на рабочих местах равно 3% (если не задано иное).

4. Построить зависимости углов падения и отверстия от расстояния (окно – рабочее место) в помещении.

5. Рекомендовать в помещении место:

- для рабочего стола высотой 75 см;

- детского столика высотой 50 см;

- для игры ребенка на полу.

6. Предложить тип, количество и мощность ламп накаливания для освещения помещения.

Таблица 1. Индивидуальное задание

1. Нарисуем характеристический разрез комнаты и проставим все размеры (рис. 1).

Рисунок 1 – Характеристический разрез комнаты

Площадь пола равна 3,0 ´ 7,0 = 21,0.

Площадь окна равна 1,7 х 1,7 = 2,89.

< световой коэффициент не соответствует нормативу.

2.2 Коэффициент заложения равен

= 7/2,6 = 2,7.

Коэффициент заложения соответствует норме.

2.3 Угол падения – Ð СВА. Тангенс этого угла – есть отношение противолежащего катета к прилежащему .

СА = OC – h = (0,4 + 1,7) – 0,75 = 1,35.

AB изменяется от 0 до 5.

Значения угла падения приведены в табл. 2 и рис. 2.

Таблица 2

Вывод: рабочий стол нельзя ставить далее, чем на 3,8 метра от окна.

2.4 Угол отверстия – Ð СВЕ (Ð СВЕ = Ð СВА – Ð ЕВА).

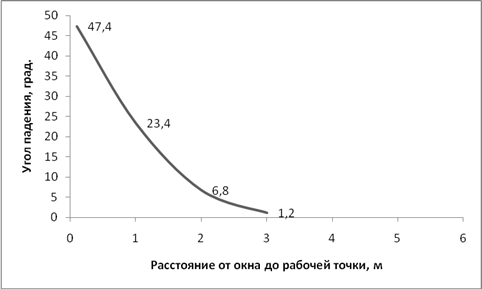

Рисунок 2 – Зависимость величины угла падения от расстояния до окна

Тангенс Ð ЕВА (равному Ð MBN) = = = .

Таблица 3

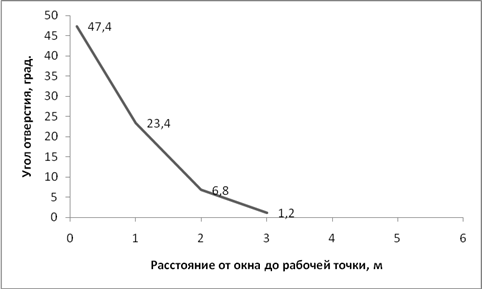

Рисунок 3 – Зависимость угла отверстия от расстояния до окна

В табл. 3 и на графике (рис. 3) приведены значения угла отверстия. Угол отверстия не может быть отрицательной величиной, следовательно, начиная с четырёх метров, он равен нулю (заграждающий объект полностью закрывает небосвод).

1. По заданию к.е.о. = 3%. По таблице светового климата определяем среднюю освещенность за окном в сентябре.

.

В таблице 4 штриховкой показано время, когда на рабочем месте достаточно естественной освещенности.

Таблица 4. К расчету времени включения искусственного освещения

Вывод. Помещение освещается естественным светом в достаточном количестве только с 8 часов утра до 16 часов вечера.
