Сертификация систем обеспечения микроклимата

7.2 Метеометр МЭС–200

Наиболее совершенным прибором для измерения параметров воздушной среды является метеометр МЭС–200А (рис. 7.6).

Таблица 7.3

Основная абсолютная погрешность измерений

Наименование и

тип щупа

Измеряемые

параметры

dth=118 >

Диапазон

измерения

Предел допускаемой

абсолютной основной

погрешности, Δ0

Щуп

измерительный Щ–1

Давление

от 80

до 110 кПа;

±0,3 кПа (±2,3 мм рт. ст.) при температуре 0 ÷ –60°С;

± 1,0 кПа (±7,6 мм рт. ст.) при температуре

от минус 20 до 0°С;

Относительная влажность

от 0 до 98%;

±3,0% при температуре (25±5)°С;

Температура

от минус 40 до 85°С;

±0,2°С в диапазоне от минус 10 до 50°С;

±0,5°С в диапазоне от минус 40 до минус 10 и от 50 до 85°С;

Cкорость

от 0,1 до 20 м/с

ΔV1=±(0,05+0,05VX) м/с

в диапазоне от 0,1 до 0,5 м/с;

ΔV2 = ±(0,1+0,05VX ) м/с

в диапазоне от 0,5 до 2 м/с;

ΔV3= ± (0,5+0,05VX) м/с

в диапазоне от 2 до 20 м/с.

Щуп измерительный температуры черного шара

Щ–2

Температура

от минус 40 до 85°С

±0,2°С в диапазоне от минус 10 до 50°С;

±0,5°С в диапазоне от минус 40 до минус 10°С и от 50 до 85°С;

Температура влажного

термометра (вычисляется)

от 0 до 50°С;

± 0,2°С

ТНС–индекс (вычисляется)

от 0 до 45°С

±0,2°С

VX – измеренное значение скорости воздушного потока, м/с.

Кроме температуры, скорости движения, относительной влажности и ТНС–индекса он пригоден для измерения концентрации вредных газов (со специальными щупами). Этот прибор может использоваться как в качестве портативного, так и в составе систем сбора данных в качестве датчика перечисленных выше величин со стандартными каналами связи RS–232С и RS –485.

Питание МЭС–200А осуществляется от блока аккумуляторов напряжением 4,8 В или от внешнего источника электропитания напряжением 12 В и током 0,25 А.

Прибор обладает высокими метрологическими свойствами (табл. 7.3). Предел допускаемого значения дополнительной погрешностей измерения относительной влажности на каждые 10°С в диапазоне температур от 10 до 40 °С не превышает 1%.

Предел допускаемого значения дополнительной погрешности измерения скорости воздушного потока на каждые 10°С в диапазоне температур от –40 до +60 °С не превышает значения основной абсолютной погрешности.

Дополнительная погрешность МЭС–200А, вызванная изменением напряжения питания в пределах (4,8 ± 0,48) В, не более 0,2 основной. Время прогрева МЭС–200А не превышает 5 мин.

Время непрерывной работы МЭС–200А от блока аккумуляторов не менее, ч:

– во всех режимах, кроме режима измерения скорости воздушного потока – 12;

– в режиме измерения скорости воздушного потока – 5.

Составные части МЭС–200А предназначены для эксплуатации в следующих условиях:

– блок электроники при температуре от –20 до +60°С и относительной влажности окружающего воздуха до 95% при температуре 35°С;

– щуп Щ–1 для измерения давления, относительной влажности, температуры и скорости воздушного потока при температуре от –40 до +85°С и относительной влажности окружающего воздуха до 98 % при температуре 35°С;

– щуп измерительный температуры черного шара Щ–2 при температуре от –40 до +85°С и относительной влажности окружающего воздуха до 98 % при температуре 35°С.

7.3 Устройство и работа метеометра МЭС–200А

Датчик скорости воздушного потока – платиновый терморезистор, подогреваемый стабилизированным током до температуры (200 – 250) °С. В зависимости от скорости воздушного потока меняется степень охлаждения терморезистора и падение напряжения на нем, которое и является мерой скорости воздушного потока.

В качестве датчика температуры используется платиновый терморезистор с нормирующим усилителем.

Датчика влажности – функционально законченный сенсор влажности с нормированным выходным напряжением от 0,8 до 4,2 В с высокой степенью линейности выходного напряжения от относительной влажности.

Интегральный показатель ТНС–индекс определяется автоматически на основе величин температуры смоченного термометра (ТВЛ) и температуры внутри зачерненного шара (ТШ):

ТНС = (0,7ТВЛ +0,3ТШ), °С.

Температура внутри черного шара ТШ измеряется с помощью щупа Щ–2, помещаемого в центр черного полого шара. ТШ отражает влияние температуры воздуха, температуры поверхностей и скорости движения воздуха.

Температура ТВЛ автоматически вычисляется на основании результатов измерения с помощью щупа Щ–1 температуры и влажности воздуха в окружающей среде.

Блок электроники служит для преобразования аналоговой информации в цифровую форму, математической обработки результатов измерений и отображения результатов измерений на двухстрочном матричном жидкокристаллическом индикаторе.

На лицевой панели прибора расположены четыре кнопки управления:

О

включение/выключение прибора

П

,

+

,

задание режимов работы

На верхнем торце блока электроники расположен разъем с надписью «Т, Н, V» для подключения щупов Щ–1, Щ–2 и датчик давления (надпись Р).

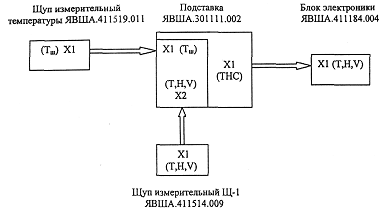

Рис. 7.7 Схема соединений для измерения ТНС–индекса

Для измерения ТНС–индекса собирают схему, представленную на рис. 7.7.

На нижнем торце блока электроники расположены разъем с надписью «РС» для подключения к компьютеру и разъем с надписью «12 В» для подключения к внешнему источнику электропитания. Кроме того, на этой же стороне блока установлен светодиод сигнализации зарядки аккумуляторной батареи.
