Приёмник радиовещательный карманный

Приемный тракт СВ – АМ полностью построен на основе микросхемы К174ХА10

Структурная схема К174ХА10

					idth=2 height=117 src="images/referats/15400/image159.png">

Стабилизат.

УНЧ

УПЧ Демодулятор

УВЧ

Смеситель

Гетеродин

Назначение выводов:

1 – вход 1-й УПЧ. 2- вход 2-й УПЧ. 3, 11 – общий (-Uпит). 4 – выход смесителя. 5 – выход контура гетеродина. 6 – вход 1-й тракта АМ. 7 – вход 2-й тракта АМ. 8 – выход демодулятора. 9 – вход УНЧ. 10 – блокировка. 12 – выход УНЧ. 13 – напряжение питания (+Uпит). 14 – вход демодулятора. 15 – выход УПЧ. 16 – блокировка АРУ/выход АПЧ.

Схема включения К174ХА10 в качестве приемника АМ сигналов является типовой. Входной сигнал с антенны поступает на входную цепь АМ сигналов С12.2, С19, L10, L11, после чего усиленный поступает на смеситель, с выхода которого через пьезокерамический фильтр Z2 поступает на УПЧ – АМ где усиливается и поступает на детектор. Фильтр Z2 обеспечивает избирательность по соседнему каналу. Перестройка по диапазону осуществляется конденсатором переменной емкости С12 входной цепи и контура гетеродина. Этими контурами осуществляется избирательность по зеркальному каналу и другим дополнительным каналам приема. С выхода детектора сигнал поступает на УЗЧ и громкоговоритель. Переключение диапазонов S1

В качестве выходного усилителя звуковой частоты используется микросхема К174УН18 представляющая двухканальный усилитель с выходной мощностью 2 Вт. В состав микросхемы входят: предварительные усилители, промежуточные усилители, выходные каскады, делители напряжения отрицательной обратной связи устройства защиты от перегрузок управляющий каскад и устройство тепловой защиты.

Заключение

Разработанный карманный приемник удовлетворяет всем требованиям технического задания. Он построен на современных микросхемах серии К174, что обеспечивает их легкое сопряжение и не сложную настройку собранного приемника.

ПРИЛОЖЕНИЕ

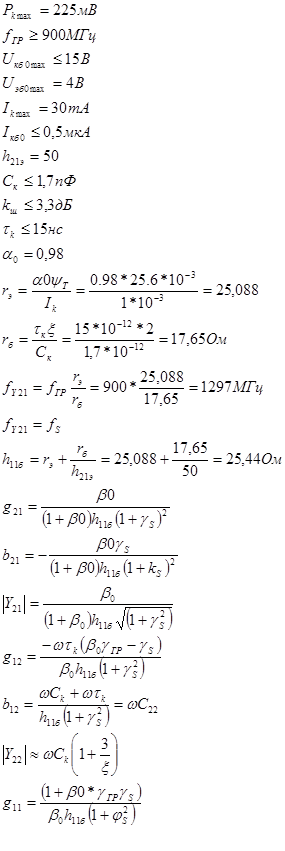

Расчёт параметров транзистора КТ368А.

Результаты сведём в таблицу:
