Проект городской телефонной станции на основе пакетной транспортной сети

Доступ к информационным ресурсам в ГИИ реализуется посредством услуг связи нового типа, получивших название услуг Информационного общества или инфокоммуникационных услуг.

Наблюдаемые в настоящее время высокие темпы роста объемов предоставления инфокоммуникационных услуг позволяют прогнозировать их преобладание на сетях связи в ближайшем будущем.

На сегодняшний день развитие инфокоммуник

ационных услуг осуществляется, в основном, в рамках компьютерной сети Интернет, доступ к услугам которой осуществляется через традиционные сети связи.

В то же время в ряде случаев услуги Интернет, ввиду ограниченных возможностей её транспортной инфраструктуры не отвечают современным требованиям, предъявляемым к услугам информационного общества.

В связи с этим развитие инфокоммуникационных услуг требует решения задач эффективного управлении информационными ресурсами с одновременным расширением функциональности сетей связи. В свою очередь, это стимулирует процесс интеграции Интернет и сетей связи.

К основным технологическим особенностям, отличающим инфокоммуникационные услуги от услуг традиционных сетей связи, можно отнести следующие:

· инфокоммуникационные услуги оказываются на верхних уровнях модели ВОС (в то время как услуги связи предоставляются на третьем, сетевом уровне);

· большинство инфокоммуникационных услуг предполагает наличие клиентской части и серверной; клиентская часть реализуется в оборудовании пользователя, а серверная - на специальном выделенном узле сети, называемом узлом служб;

· инфокоммуникационные услуги, как правило, предполагают передачу информации мультимедиа, которая характеризуется высокими скоростями передачи и несимметричностью входящего и исходящего информационных потоков;

· для предоставления инфокоммуникационных услуг зачастую необходимы сложные многоточечные конфигурации соединений;

· для инфокоммуникационных услуг характерно разнообразие прикладных протоколов и возможностей по управлению услугами со стороны пользователя;

· для идентификации абонентов инфокоммуникационных услуг может использоваться дополнительная адресация в рамках данной инфокоммуникационной услуги.

Функциональная модель сетей NGN, в общем случае, может быть представлена тремя уровнями:

· транспортный уровень;

· уровень управления коммутацией и передачей информации;

· уровень управления услугами.

Задачей транспортного уровня является коммутация и прозрачная передача информации пользователя.

Задачей уровня управления коммутацией и передачей является обработка информации сигнализации, маршрутизация вызовов и управление потоками.

Уровень управления услугами содержит функции управления логикой услуг и приложений и представляет собой распределенную вычислительную среду, обеспечивающую:

· предоставление инфокоммуникационных услуг;

· управление услугами;

· создание и внедрение новых услуг;

· взаимодействие различных услуг.

Данный уровень позволяет реализовать специфику услуг, и применять одну и ту же программу логики услуги вне зависимости от типа транспортной сети (IP, АТМ, FR и т.п.) и способа доступа. Наличие этого уровня позволяет также вводить на сети любые новые услуги без вмешательства в функционирование других уровней.

1.1 Разработка схемы построения ГТС на основе коммутации каналов

Коды направлений АТС и разрядность сети ТфОП определяется из общей емкости сети. Нумерация абонентских линий на ГТС представлена в таб.1.1.

Топология сети ТфОП построена по принципу "каждая с каждой" без узловых станций. Топология определяется исходя из общей емкости сети, типа населенного пункта, способа коммутации. Схема сети ТфОП представлена на рис.1.5.

Таблица 1.1 - Нумерация абонентских линий на ГТС.

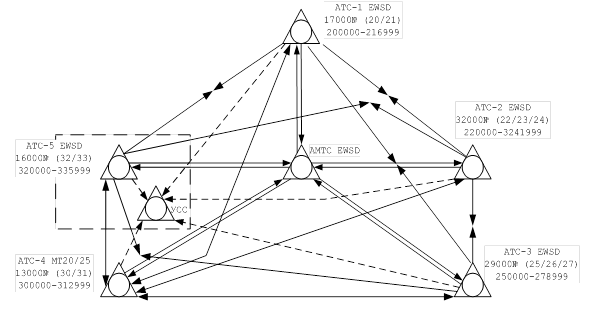

Рис.1.5 Структурная схема сети ГТС.

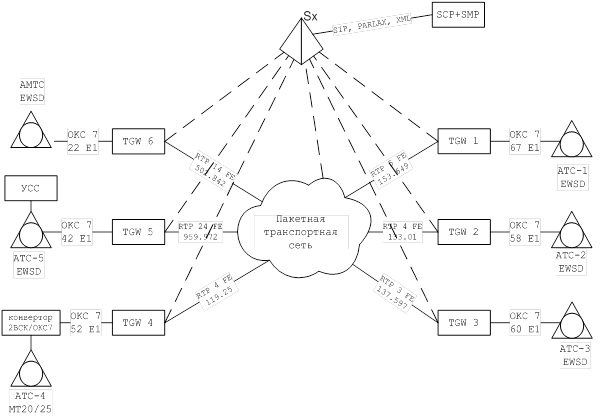

1.2 Разработка схемы ГТС на основе технологии NGN

Глава 2. Расчет интенсивности телефонной нагрузки сети

2.1 Расчет возникающей местной нагрузки

Расчет количества абонентов каждой категории выполняется исходя из заданного процентного соотношения от емкости станции: абонентов квартирного сектора - 66%; народно-хозяйственного сектора - 29%; таксофонов - 5%; аналоговых модемов - 21% на абонентских линиях квартирного и народно-хозяйственного сектора; факсимильных аппаратов - 22% на абонентских линиях народно-хозяйственного сектора.

Расчет структурного состава абонентов представлен в таблице 2.1.

Таблица 2.1 Структурный состав абонентов.
