Проектирование передающей камеры

Выбираем резистор R1=1 кОм.

Ток стока:

.

Истоковый резистор:

.

Коэффициент усиления каскада:

.

Эмиттерный конденсатор:

.

Разделительные конденсаторы:

.

Сопротивление резистора на затворе выбирается намного меньше сопротивления передающей трубки (1…10 МОм). Выбираем значение резистора R2=100 кОм.

Корректирующий конденсатор:

.

3.9 Автоматическая регулировка режима

Постоянство уровня видеосигнала на выходе камеры поддерживается с помощью схемы автоматической регулировки режима (АРР) видикона, которая входит в состав блока формирования сигнала.

Схема АРР вырабатывает управляющее напряжение отрицательной полярности при изменении освещённости на фотослое видикона. Это напряжение 5–27 В поступает на катод видикона. Таким образом, обеспечивается постоянство тока сигнала с видикона при изменении освещённости на мишени от 1 до 1000 люкс.

4. Расчет параметров объектива

Так как приходится работать с освещённостью от 1 до 1000 лк, то чтобы добиться на первичном преобразователе необходимой рабочей освещённости (1 лк), необходимо обеспечить соответствующую световую чувствительность системы. То есть . Где ρ – коэффициент отражения от предметов, τ – коэффициент прозрачности линзы и атмосферы. Учитывая, что никаких особых условий работы камеры не оговорено, примем ρ=0,1 и τ=0,9. Больше ничто не оказывает влияние на чувствительность, кроме . Следовательно способность объектива создать достаточно яркое изображение зависит в значительной степени от светосилы объектива:

где D‑диаметр объектива, f – фокусное расстояние объектива.

= 6,67

Возьмём диаметр объектива D = 30 см, тогда фокусное расстояние f должно быть не более 4,5 см.

5. Расчет параметров первичного преобразователя

Исходя из технического задания, можно выбрать модель видикона, который будет удовлетворять требованиям.

Видикон ЛИ‑428 имеет следующие характеристики:

Диаметр колбы – 26,0 мм

Материал мишени – Sb2S2 (серемяно-серный)

Размер мишени – 9,5х12,7 мм

Рабочая освещённость – 0,1 лк

Разрешающая способность в центре – 500 твл

Ток сигнала – 0,1 мкА

Тип отклонения и фокусировки – Э-Э

Такой первичный преобразователь может обеспечить требуемый формат 4/3, а так же имеет приемлемую рабочую освёщенность и спектральную характеристику

Рис. 5.1 Спектральная характеристика видиконов: 1 – ЛИ‑421, 2 – ЛИ‑418, 3 – 428

Световая характеристика видикона определяется свойствами фотопроводимости мишени от её освёщенности и зарядом элементарного конденсатора. Заряд зависит от напряжения на сигнальной пластине Uсп, в связи с чем, световые характеристики видикона обычно приводят для различных значений Uсп.

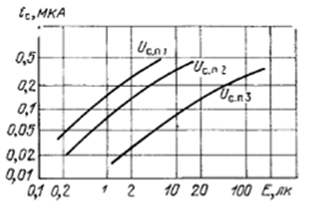

Рис. 5.2 Световые характеристики видикона

Следовательно, что бы стабилизировать ток сигнала iс, необходимо на сигнальную пластину подавать напряжение от АРР (автоматической регулировки режима).

Заключение

В результате выполнения проекта произведен полный 4 электрический расчет передающей камеры с учетом основных движущих тенденций в электронике. Произведен расчет параметров объектива и спектральной характеристики видикона. Расчеты подтверждают, что параметры разработанной камеры не хуже параметров указанных в техническом задании.
