Итак, сигнал на входе блока LTP:

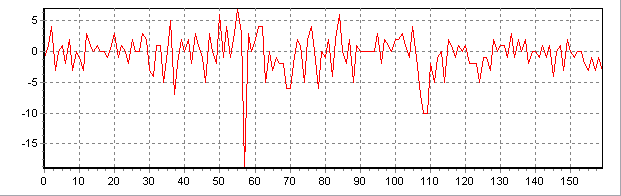

Рисунок 3.10-График сигнала на входе блока LTP

Спектр сигнала на входе LTP имеет вид:

Рисунок 3.11-График спектра сигнала на входе

LTP

Корреляционная функция сигнала на входе LTP изображена на рис.3.12:

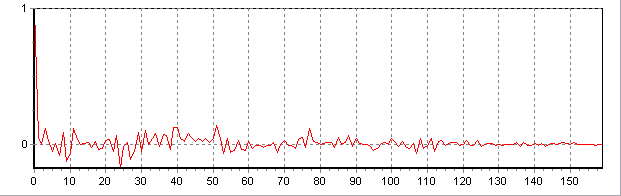

Рисунок 3.12-График корреляционной функции сигнала на входе LTP

Далее коэффициенты отражения на этот РФ поступают с демультиплексора через преобразователь коэффициента логарифма площади в по формуле:

Все коэффициенты отражения (для LPC и LTP) должны полностью совпадать с коэффициентами рассчитанными для кодера. Сигнал с выхода LPC – синтезатора для уменьшения шумов квантования поступает на пост-фильтр, на выходе которого получают декодированный речевой сигнал .

Итак, вид сигнала, полученного на выходе декодера имеет ,следующий вид [рис.3.13]:

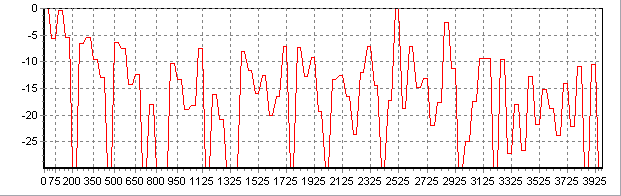

Рисунок 3.13-График сигнала на выходе декодера

Спектр сигнала на выходе декодера изображен на рис.3.14:

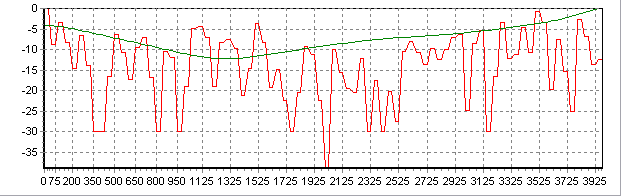

Рисунок 3.14-График спектра сигнала на выходе декодера и для параметрической спектральной плотности мощности

Корреляционная функция сигнала на выходе кодера представлена на рис .3.15:

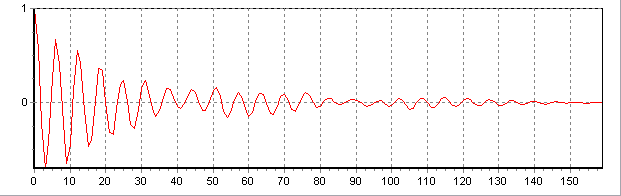

Рисунок 3.15-График корреляционной функции сигнала на выходе декодера

Подводя итог, можно сделать вывод: Сравнив рис.3.1 и рис.3.13 увидим, что сигнал на входе кодера и на выходе декодера имеет существенные сходства, следовательно процесс кодирования и декодирования был проведен успешно.

4 Расчет основных характеристик проектируемых сетей стандарта

GSM-1800 и NMT-900 и их сравнение

4.1 Характеристики проектированной сети

-площадь 800 км2 ;

-количество абонентов 90 000;

-активность абонента 0.023Эрл;

-вероятность блокировки 0.12;

-полоса частот 8 МГц;

-полоса частот занимаемая одним частотным каналом Fk=200 кГц(GSM) и

Fk=25 кГц(NMT);

-число абонентов на 1 частотный канал nа=8(GSM) и nа=1(NMT);

-высота антенны 20 м;

-усиление антенны 12дБ;

-мощность передатчика =1 Вт;

-защитное отношение С/Ш 9дБ;

-время в течении которого С/Ш на входе приемника будет меньше 10%;

-уровень случайных флуктуаций 10 дБ;

4.2 Расчет основных характеристик сетей стандарта GSM-1800

Вычислим общее число частотных каналов в сети по формуле:

Из формулы : где i и j - целые числа, причем i j

i=4; j=0

находим размерность кластера К=16 и антенны на БС с 120-градусными ДН (М=3;l=2). При этом относительное расстояние повторного использования частотных каналов равно : ;

Рассчитываем коэффициенты ,определяющие медианное значение затухания радиоволн на i-й трассе распространения помехи.В данном случае:

;

Определяем величины ,, :

;

Определяем среднее отношение сигнал/помеха на входе приемника:

;

Величина нижнего предела интеграла :

;

Используя таблицы, находим процент времени, в течение которого отношение сигнал/помеха на входе приемника МС будет находиться ниже защитного отношения 9дБ при выбранной размерности кластера (К=9)

;
