Распространение радиоволн

Если бы земная поверхность была идеально проводящей, радиоволны отражались бы от нее без потерь, т.е. земля в этом случае была бы экраном, препятствующим прохождению волн в глубь почвы. В реальных условиях земля не является ни идеальным проводником, ни идеальным изолятором. Радиоволны, попавшие в землю, возбуждают в ней переменные электрические токи, которые часть своей энергии расходуют на наг

рев почвы. Величина потерь энергии в земле очень сильно зависит от частоты радиоволн и сопротивления почвы электрическому току. В почве с увеличением частоты радиоволн величина индуцируемой ЭДС возрастает, и соответственно увеличиваются токи в земле, которые создают электромагнитное поле обратного направления. Поэтому дальность распространения поверхностных радиоволн очень быстро уменьшается с увеличением частоты.

При уменьшении проводимости грунта радиоволны глубже проникают в среду и, следовательно, возрастает их поглощение. Еще А.С. Попов заметил, что над поверхностью моря дальность радиосвязи увеличивается по сравнению с дальностью связи над сушей.

Надо учитывать также, что скорость распространения радиоволн в земле меньше, чем в воздухе, и при движении их вдоль ее поверхности нижний край волны отстает от верхнего, фронт волны наклоняется, и помимо движения вдоль поверхности земли происходит распространение радиоволны сверху вниз.

Вышеперечисленные факторы ограничивают возможности использования поверхностной волны диапазонами сравнительно длинных волн (мириаметровые, километровые, гектометровые и частично декаметровые).

5. Распространение пространственных радиоволн.

Пространственные волны распространяются в атмосфере и не касаются земной поверхности.

Атмосферой называется газообразная оболочка Земли, простирающаяся на высоту более 1000 км. Атмосферу подразделяют на три основные сферы (слоя): тропосферу - приземный слой атмосферы, верхний слой которой лежит на высоте 10 . 14 км; стратосферу - слой атмосферы до высот 60 .80 км; ионосферу - ионизированный воздушный слой малой плотности над стратосферой, переходящий затем в радиационные пояса Земли. На высотах в сотни километров различные газы, составляющие воздух, располагаются слоями, более тяжелые - ниже, более легкие - выше. Таким образом, атмосфера на этих высотах неоднородна по составу.

Под влиянием лучей Солнца, космических лучей и других факторов воздух ионизируется, т.е. часть атомов газов, входящих в состав воздуха, распадается на свободные электроны и положительные ионы. Ионизированный воздух оказывает сильное влияние на распространение радиоволн.

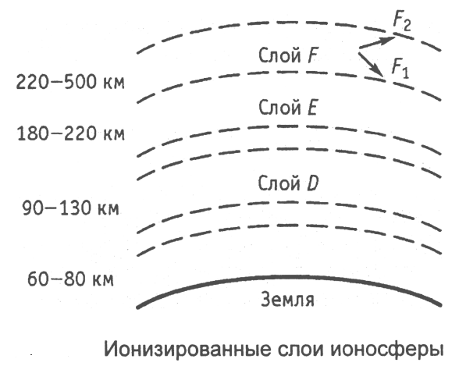

Для различных газов максимум ионизации получается на разной высоте. Ионизированный слой атмосферы - ионосфера - состоит из нескольких слоев .

На высоте 60 .80 км находится слой D, существующий только днем. Следующий слой Е располагается на высоте 90 . 130 км. Еще выше находится слой F, имеющий ночью высоту 250 .350 км, а днем разделяющийся на два слоя: F1 - на высоте 180 .220 км и F2 - на высоте 220 .500 км.

Высота, толщина и проводимость ионизированных слоев различны в разное время суток и года вследствие изменения ионизирующего действия солнечных лучей. Чем больше ионизирующее действие солнечных лучей, тем больше проводимость и толщина ионизированных слоев и тем ниже они располагаются. Днем проводимость и толщина их больше, а высота над землей меньше, чем ночью. Летом проводимость и толщина ионосферных слоев больше, а высота меньше, чем зимой. Через каждые 11 лет на Солнце повторяется максимум солнечных пятен, являющихся мощными источниками ионизирующих излучений. В это время проводимость и толщина ионизированных слоев достигают максимума, и они располагаются ниже.

Таким образом, свойства земной атмосферы, влияющие на распространение радиоволн, изменяются по довольно сложным законам. Происходят также изменения случайного характера, которые предусмотреть вообще невозможно.

Влияние ионосферы на распространение радиоволн заключается прежде всего в том, что радиоволны, попадая в ионосферу, изменяют свое направление. Происходит это вследствие неоднородного характера ионосферы. Если бы относительные диэлектрические проницаемости воздуха и ионосферы были одинаковы, то волна не меняла бы своего направления. Так как в ионосфере имеются свободные электроны, ее относительная диэлектрическая проницаемость меньше диэлектрической проницаемости неионизированного воздуха. Вследствие этого при переходе из воздуха в ионосферу происходит преломление волны, а поскольку концентрация электронов в верхних слоях ионосферы возрастает, то волна, многократно преломляясь, возвращается на землю.

Кроме изменения направления распространения радиоволн в ионосфере происходит поглощение их энергии. Объясняется это тем, что радиоволны, попадая в ионосферу, вызывают колебания находящихся там свободных электронов. Совершая колебательное движение, электроны сталкиваются с тяжелыми частицами - ионами и молекулами. При этом они теряют энергию, приобретенную от радиоволны, и передают ее указанным частицам; ионосфера нагревается. Таким образом, часть энергии радиоволны в ионосфере теряется. Чем выше частота радиоволн, тем меньше скорость колебательного движения электронов. Кинетическая энергия, получаемая ими от радиоволны и отдаваемая затем тяжелым частицам, оказывается меньше. Поэтому с повышением частоты потери энергии радиоволны в ионосфере уменьшаются.

Подводя итоги вышесказанному, можно отметить следующее:

- из-за неоднородностей ионосферы радиоволны преломляются в ней и отражаются на землю;

- с ростом частоты отражательная способность уменьшается;

- с ростом частоты уменьшается поглощение волн в ионосфере;

- состояние ионосферы и связанные с ним условия распространения имеют периодические и непериодические изменения.

6. Распространение мириаметровых и километровых волн

(сверхдлинных и длинных)

Отличительной особенностью этих радиоволн является их способность хорошо огибать землю. Поэтому напряженность поля земной волны значительна на расстояниях 1500 .2000 км от источника электромагнитных волн. Однако практическая возможность обеспечивать на этих волнах связь на расстоянии до 20 000 км не может быть объяснена только дифракцией. Не только слой Е, но в дневные часы даже слой D имеет такую плотность ионизации, при которой радиоволны этих диапазонов способны отражаться при любом угле возвышения, в том числе и при вертикальном.

Отраженная этими слоями пространственная волна частично поглощается землей, а частично отражается от нее, вновь достигая ионизированных слоев. Такое отражение может быть многократным. Учитывая, что при отражении от ионосферы волны сильно поглощаются, для обеспечения связи требуются передатчики большой мощности. Кроме того, недостатками этого диапазона волн являются необходимость строить антенны высотой в несколько сотен метров, большой уровень атмосферных помех и невозможность размещения в этих диапазонах большого числа каналов связи.
