Расчет элементов управляемого выпрямителя, системы импульсно-фазового управления на операционных усилителях

— падение напряжения на тиристорах;

— падение напряжения на дросселях;

.

Напряжение на вторичных обмотках трансформатора

.

Действительный ток вторичной обмотки .

Коэффициент трансформации для обмоток «треугольник-треугольник»

коэффициент трансформации для обмоток «треугольник-звезда» тогда действительный ток первичной обмотки трансформатора

Действительное значение тока тиристора

Типовая мощность трансформатора:

Определяем угол коммутации:

.

Определяем минимально допустимую индуктивность дросселя фильтра:

.

Внутреннее сопротивление выпрямителя:

.

КПД выпрямителя:

— коэффициент полезного действия трансформатора;

— потери мощности на выпрямительных диодах;

N — число тиристоров в схеме.

1.2 Основные параметры выпрямителя в управляемом режиме

Определяем максимальный и минимальный углы регулирования:

Минимальное напряжение на нагрузке

В управляемом режиме работы выпрямителя находим:

Минимальный и максимальный углы проводимости тиристоров:

Ток в тиристоре

Максимальное обратное напряжение

1.3 Выбор элементов управляемого выпрямителя

Тиристоры выбираем по

: тиристор Т242-80-8 и типовой охладитель М-6А.

1.4 Расчет регулировочной характеристики управляемого выпрямителя

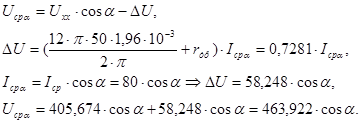

Общая расчетная формула для всего семейства нагрузочных характеристик:

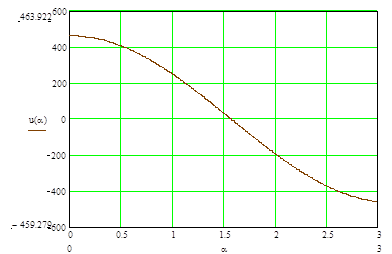

Рис.1.2 — Регулировочная характеристика выпрямителя

1.5 Выбор защиты тиристоров от перегрузок по току и напряжению

Для защиты тиристоров от перегрузок используем быстродействующие плавкие предохранители. Достаточно поставить два предохранителя в первичной обмотке для обеспечения защиты.

Ток плавкой вставки:

Выбираем плавкую вставку ПНБ-5-380/100.

Для ослабления перенапряжений используем -цепочки, которые включаются параллельно тиристору. Такая цепочка совместно с индуктивностями цепи коммутации образует последовательный колебательный контур. Конденсатор ограничивает перенапряжения, а резистор — ток разряда этого конденсатора при отпирании и предотвращает колебания в последовательном контуре. Параметры цепочек определим по следующим соотношениям:

Величина напряжения на конденсаторе ток разряда контура

Мощность рассеяния на резисторе

По справочнику выбираем конденсаторы C2 — КСЛ-310 пФ, резисторы R2 — ПЭВ-100-620±10%.

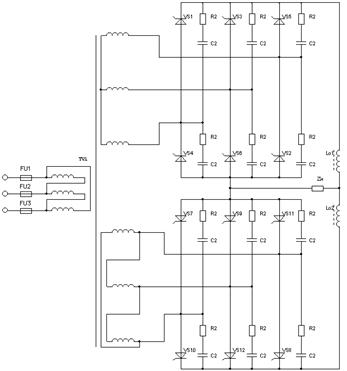

Рис.1.3 — Схема управляемого выпрямителя с защитой

2. Проектирование СИФУ

2.1 Расчет параметров пусковых импульсов

Определяем требуемую длительность импульса управления , исходя из знания угла коммутации , определенного при расчете силовых схем:

2.2 Расчет цепи управления тиристорами

Для тиристоров Т242-80-8 определяем токи и напряжения управления:

Цепи управления тиристорами питаются от импульсного усилителя через оптрон и ограничивающие сопротивление и шунтирующий диод:

Рис.2.1 — Цепь управления тиристором

По значению выбираем оптрон ТО125-12,5 с параметрами:

Определяем параметры элементов, входящих в цепь управления:

По току выбираем шунтирующий диод типа КД202А.

По значениям и выбираем резистор типа МЛТ-1-11Ом±5%.

Внутреннее сопротивление управляющего перехода тиристора

2.3 Расчет выходного каскада СИФУ

Нагрузкой выходного каскада на транзисторе VT2 является ток управления оптотиристора (рисунок 2.2). Следовательно, в режиме насыщения через транзистор VT2 должен протекать ток коллектора не менее тока управления оптотиристора.

В связи с этим принимаем . Так как СИФУ питается двухполярным напряжением, то выходной каскад подключен на напряжение

.

Учитывая, что имеем:
