Системы радиочастотной идентификации

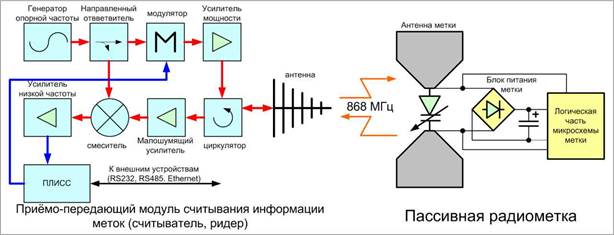

Радиометка представляет собой чип снабженный антенной системой – обычно полуволновой, или четверть волновой диполь.

Радиометка принимает посредством собственной антенной системы высокочастотную энергию переданную считывателем. В чипе находится мостовой выпрямитель (банальный линейный блок питания с небанальными микроскопическими размерами) и с его помощью часть принятого УВЧ сигнала служит

питанием микросхемы. После того как микросхема запитывается, начинается активный опрос метки считывателем. Ответная информация высылается меткой посредством амплитудной модуляции отражённого сигнала, которая получается с помощью изменения эффективной поверхности рассеяния (ЭПР) метки с помощью нелинейного элемента - варикапа (диод с переменной ёмкостью).

Технология РЧИ в УВЧ диапазоне позволяет: производить считывание пассивных меток на расстоянии до 10 метров. Среднее же расстояние считывание меток в промышленных условиях составляет от полуметра до 3-х метров. Единовременно в поле считывателя может находиться до 200…300 меток, и ВСЕ(!!!) они будут идентифицированы. Огромная скорость опроса меток – до 100…200 опросов в секунду в зависимости от применяемого оборудования. Объем памяти пассивной УВЧ радиометки в наши дни достигает единиц килобайт. Кроме того, в чип размером 0,5х0,5х0,2 мм встроен собственный криптопроцессор, позволяющий защитить эфирный канал передачи данных «метка-считыватель».

Ограничения же данной технологии лежат исключительно в свойствах маркируемых ими материалов. Естественно, что идеальными для маркировки являются диэлектрики. Они позволяют не задумываться о размещении метки, и её типе. Совсем другую задачу ставят металлы и водосодержащие материалы. Но и для них существуют специальные УВЧ метки для сложных материалов.

Во всём мире эта технология внедряется повсеместно в производстве, торговле, логистике… К сожалению, в России продвижение технологии УВЧ РЧИ идет в прямом смысле со скрипом. Связано это с обилием дешёвой рабочей силы, и отсутствием в заинтересованности учета товара, груза и прочего (иначе говоря в банальной непорядочности методов и средств работы отечественного бизнеса).

Кроме того, ходит тьма мифов о самой технологии РЧИ, которые так же мешают её внедрению в повседневную жизнь.

3 Преимущества и недостатки радиочастотной идентификации

Преимущества радиочастотной идентификации

1. Возможность перезаписи. Данные RFID-метки могут перезаписываться и дополняться много раз, тогда как данные на штрих-коде не могут быть изменены — они записываются сразу при печати.

2. Отсутствие необходимости в прямой видимости. RFID-считывателю не требуется прямая видимость метки, чтобы считать её данные. Взаимная ориентация метки и считывателя часто не играет роли. Метки могут читаться через упаковку, что делает возможным их скрытое размещение. Для чтения данных метке достаточно хотя бы ненадолго попасть в зону регистрации, перемещаясь в том числе и на довольно большой скорости. Напротив, устройству считывания штрих-кода всегда необходима прямая видимость штрих-кода для его чтения.

3. Большее расстояние чтения. RFID-метка может считываться на значительно большем расстоянии, чем штрих-код. В зависимости от модели метки и считывателя, радиус считывания может составлять до нескольких сотен метров. В то же время подобные расстояния требуются не всегда.

Больший объём хранения данных. RFID-метка может хранить значительно больше информации, чем штрих-код. На микросхеме площадью в 1 см² может храниться до 10000 байт информации, в то время как штриховые коды могут вместить 100 байт (знаков) информации, для воспроизведения которых понадобится площадь размером с лист формата А4.

4. Поддержка чтения нескольких меток. Промышленные считыватели могут одновременно считывать множество (более тысячи) RFID-меток в секунду, используя так называемую антиколлизионную функцию. Устройство считывания штрих-кода может единовременно сканировать только один штрих-код.

5. Считывание данных метки при любом её расположении. В целях обеспечения автоматического считывания штрихового кода, комитеты по стандартам (в том числе EAN International) разработали правила размещения штрих-меток на товарной и транспортной упаковке. К радиочастотным меткам эти требования не относятся. Единственное условие — нахождение метки в зоне действия считывателя.

6. Устойчивость к воздействию окружающей среды. Существуют RFID-метки, обладающие повышенной прочностью и сопротивляемостью жёстким условиям рабочей среды, а штрих-код легко повреждается (например, влагой или загрязнением). В тех сферах применения, где один и тот же объект может использоваться неограниченное количество раз (например, при идентификации контейнеров или возвратной тары), радиочастотная метка оказывается более приемлемым средством идентификации, так её не требуется размещать на внешней стороне упаковки. Пассивные RFID-метки имеют практически неограниченный срок эксплуатации.

7. Интеллектуальное поведение. RFID-метка может использоваться для выполнения других задач, помимо функции носителя данных. Штрих-код же не программируем и является лишь средством хранения данных.

8. Высокая степень безопасности. Уникальное неизменяемое число-идентификатор, присваиваемое метке при производстве, гарантирует высокую степень защиты меток от подделки. Также данные на метке могут быть зашифрованы. Радиочастотная метка обладает возможностью закрыть паролем операции записи и считывания данных, а также зашифровать их передачу. В одной метке можно одновременно хранить открытые и закрытые данные.

Недостатки радиочастотной идентификации

1. Стоимость системы выше стоимости системы учёта, основанной на штрих-кодах.

2. Сложность самостоятельного изготовления. Штрих-код можно напечатать на любом принтере.

3. Подверженность помехам в виде электромагнитных полей.

4. Недоверие пользователей, возможности использования её для сбора информации о людях.

5. Установленная техническая база для считывания штрих-кодов существенно превосходит по объёму решения на основе RFID.

6. Недостаточная открытость выработанных стандартов.

4 Характеристики систем РЧИ и её элементов
