Усилитель мощности звуковой частоты для автомагнитолы

2) С нагрузки снимаем амплитудно-частотную (АЧХ) и фазо-частотную (ФЧХ) характеристики усилителя мощности , которые представлены на листе 2 формата А1.

Моделирование проводим в пределах от 20Гц до 20кГц.

3) С нагрузки снимаем графическую зависимость коэффициента нелинейных искажений, представлено на листе 2 формата А1.

Моделирование проводим в пределах от 20Гц до 20кГц.

4) К вых

оду подключаем прибор Distortion analyzer, задаем 18 разных значений частоты (от 20 Гц до 20 кГц) изменяя также частоту в приборе, через некоторое время (зависит от возможностей ПК) получаем значение коэффициента гармоник в процентах, по полученным значениям строим с помощью Microsoft Excel графики, представлено на листе 2 формата А1.

8. Нахождение рабочих точек транзисторов

Нахождение рабочих точек транзисторов подразумевает замеры для динамического (при подключенном генераторе на входе) и статического (без генератора на входе) режима работы схемы значений:

Uбэ и Uкэ – для получения Входных ВАХ;

Iб и Uкэ – для получения Выходных ВАХ;

Iк – для проверки.

Значения рабочих точек указанны в приложении!

9. Построение входных и выходных ВАХ транзисторов

Входные и выходные ВАХ получаем с помощью PSpise A/D (входящего в состав OrCAD 9.2).

Пример файла “Q2N2712.cir” при построении входной и выходной ВАХ транзистора 2N2712 в PSpise A/D. В моделях PNP меняем на NPN для лучшей наглядности.

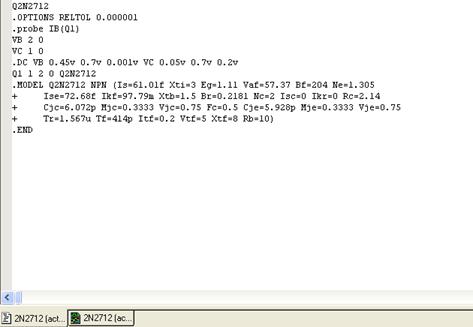

Для построения входной ВАХ:

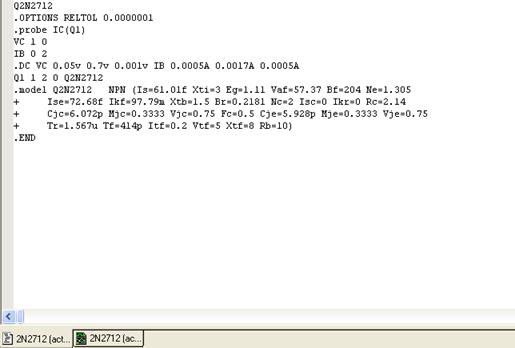

Для построения выходной ВАХ:

1) Создаем такой файл используя модель данного транзистора и полученные рабочие точки.

2) Открываем его с помощью PSpise A/D.

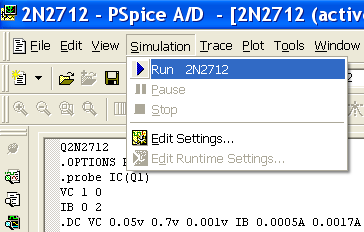

3) Выбираем:

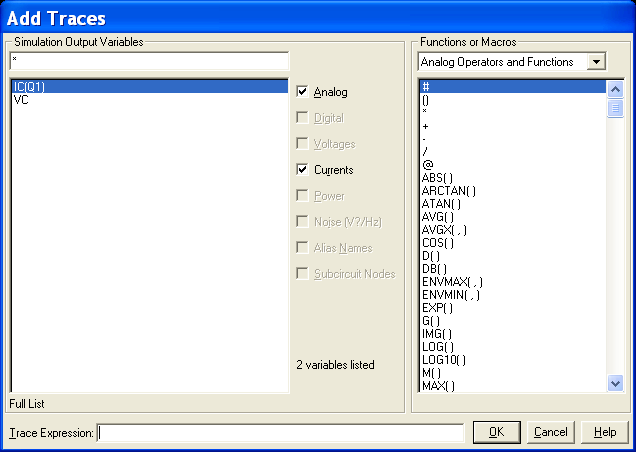

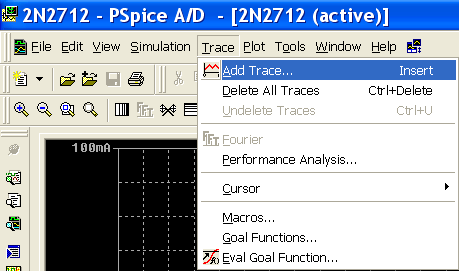

4) Далее выбираем:

5) Затем полученную ВАХ копирум с помощью PrintScreen в Paint и выбираем обратить цвета для вывода на печать в светлом фоне.

6) Полученные рисунки используем при создании листа (входных и выходных ВАХ) - Лист 3 - в КОМПАС 5.11.

Заключение

В ходе выполнения данной работы был промоделирован усилитель мощности звуковой частоты с целью проверить соответствие полученных выходных параметров схемы с заданными техническими характеристиками, а также получить дополнительные сведения об этом устройстве, исходя из возможностей имеющегося в распоряжении ПО.

В результате было изучено ПО Multisim 2001 Pro. Также был отработан алгоритм моделирования схемы усилителя мощности звуковой частоты с малыми нелинейными искажениями.

В результате исследования усилителя мощности при помощи использования программных пакетов были получены его основные технические характеристики.

Таким образом, данный усилитель обладает хорошими техническими характеристиками, хорошо подходит к массовой сборке, так как требования по его настройке и разбросу параметров применяемых элементов небольшие.

По итогам сравнения приведённых характеристик, можно сделать вывод о том, что данный усилитель мощности обладает лучшими характеристиками при использовании созданных отечественных моделей транзисторов, чем при использовании их зарубежных аналогов.

Список используемой литературы

1. Зи С.М., «Физика полупроводниковых приборов», T.1, Москва, издательство «Мир», 1984.

2. Разевиг В.Д., «Применение программы P-CAD и PSPICE для схемотехнического моделирования на ПЭВМ», Выпуск 2, Москва, «Радио и связь», 1992.

3. Столяров А.А., Курс лекций по Микроэлектронике, КФ МГТУ, 2003.

4. Коссов О.А., «Усилители мощности на транзисторах», Москва, издательство «Энергия», 1964.

5. П. Хоровиц, У. Хилл, «Искусство схемотехники», Т.1, Москва, издательство «Мир», 1984.

6. Ежемесячный научно-популярный радиотехнический журнал «Радио». – М.: ДОСААФ СССР (задание на курсовой проект).

7. Полупроводниковые приборы, транзисторы. Справочник. под. ред. Горюнова Н.Н. – М.: Энергоатомиздат, 1985.
