Инженерная геология и гидрогеология

Задание 1 Охарактеризовать следующие показатели физических и водно-физических свойств горных пород в соответствии с заданием. При описании обязательно указать способы определения и дать схематический рисунок

Гранулометрический состав.

От латинского granulum – зернышко и метрия. Под гранулометрическим составом понимают количественное соотношение различных фракций в дисперсных породах,

т.е. гранулометрический состав показывает, какого размера частицы и в каком количестве содержаться в той или иной породе.

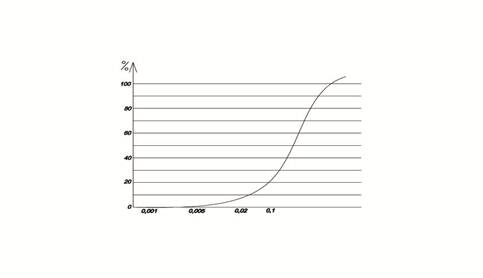

В осадочных горных породах различают: валуны крупные свыше 500 мм, средние 500 — 250 мм, мелкие 250 — 100 мм, галька 100 — 10 мм, гравий крупный 10 — 5 мм, мелкий 5 — 2 мм, грубый песок 2 — 1 мм, крупный песок 1 — 0,5 мм, средний песок 0,5 — 0,25 мм, мелкий песок 0,25–0,10 мм, алеврит 0,10 – 0,05 мм, пыль 0,05 – 0,005 мм, глина — менее 0,005 мм. Гранулометрический состав определяется при помощи гранулометрического анализа. Гранулометрический состав изображается в виде графика

По горизонтальной оси откладывают диаметры частиц, по вертикальной – процентное содержание в породе частиц данного и меньшего диаметров. Если кривая на графике пологая, то это говорит о степени неоднородности пород, крутая – о однородности пород.

Существуют следующие методы определения гранулометрического и микроагрегатного состава:

1 – ситовой без промывки;

2 – ситовой с промывкой водой; AAAAAAAAAAAAAAAAAAAAAAAAAAA

3 – ареометрический;

4 – пипеточный;

5 – метод отмучивания (Сабанина). Разделение фракций по скорости падения частиц, взвешенных в спокойной жидкости (глиняные и пылеватый песчаные породы);

6 – метод Рутковского – способность глинистых фракций набухать в воде и на различной скорости падения частиц в воде в зависимости от их размеров.

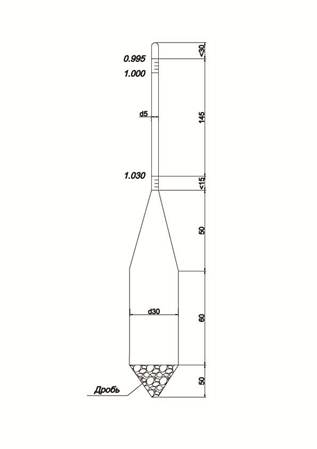

Для определения состава глинистых грунтов в лабораториях применяют ареометр.

Гранулометрический состав определяют по весовому содержанию в нем частиц различной крепости, выраженному в процентах.

Микроагрегатный состав грунта определяется по весовому содержанию в нем водостойких микроагрегатов различной крупности выраженному в процентах по отношению к весу сухой пробы грунта.

Пробы грунта при разделении на фракции подготавливают:

1) для выделения частиц размером >0.1 мм – растиранием грунта;

2) для выделения частиц размером менее 0,1 мм – размачиванием, кипячением в воде с добавлением аммиака и растиранием грунта, а для грунтов, суспензия которых коагулирует при опробовании на коагуляцию, - растиранием грунта и добавлением пирофосфорнокислого натрия.

Для специальных целей (пипеточный метод) пробу грунта подготавливают для определения гранулометрического состава глинистого грунта максимальной диспергации – кипячением в воде с добавлением пирофосфорного натрия, а для определения микроагрегатного состава глинистого грунта – замачиванием в воде с последующим взбалтыванием на встряхивающем аппарате.

Все эти методы применяются для частиц размером не свыше 20мм. Более крупные фракции определяются в поле посредством грохочения (просеивания) на ситах или непосредственными измерениями.

Задание 2 Охарактеризовать следующие механические свойства и сопротивление рыхлых пород сжатию. Указать способы определения и дать схематический рисунок прибора

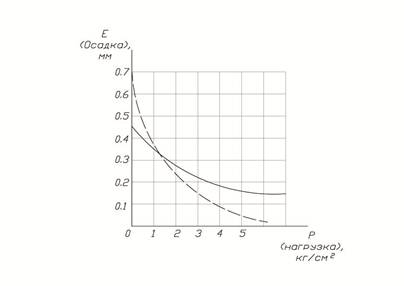

Сжимаемость пород – способность грунта давать осадку под воздействие внешней нагрузки. Реакция на внешнюю нагрузку зависит от генезиса и геологического возраста. Величина и скорость осадки зависит от степени насыщения их водой, структуры и величины пористости, от размера приложенной нагрузки на 1см2 грунта (эта зависимость отображается компрессионной кривой).

Различают равномерную и неравномерную осадку. Важной характеристикой свойств породы является коэффициент уплотнения (изменение коэффициента пористости пород при нагрузке в 1 кг/см2 )

где Е1 и E2 – коэффициент пористости;

Р1 и Р2 – нагрузки.

Исходя из коэффициента уплотнения породы условно делятся:

- слабосжимаемые А<0.01

- среднесжимаемые 0.01<A<0.05

- сильносжимаемые А>0.05

Модуль компрессии – величина сжатия слоя породы с мощностью в 1м под нагрузкой Р кг/см2 .

,

H - первоначальная высота образца, м;

h – величина, на которую уменьшилась высота образца при полной стабилизации его уплотнения от нагрузки Р.

По своему строению и составу, физическим свойствам и трудностям разработки грунты делятся на две основные группы: скальные и рыхлые с промежуточной между ними группой скалистых разрушенных, состоящих из отдельных камней, не связанных между собой, или же сцементированных посторонними примесями — конгломератов (хрящеватых грунтов). К рыхлым грунтам относят, прежде всего, пески и глины. Различия в их физических свойствах сводятся к следующему: пески при высыхании не уменьшаются в объеме, глины же, наоборот, увеличиваются в объеме при намокании. Пески в чистом виде имеют ничтожную связь между частицами, глины же в зависимости от влажности обладают значительной связанностью.

Пески не пластичны, глины — пластичны. Пески почти немедленно после приложения силы сжимаются, глины же под действием внешней нагрузки сжимаются очень медленно. Степень сжимаемости песков ничтожна, глины сжимаются сильно. Пески представляют собой сыпучую смесь зерен кварца и других минералов, образовавшихся в результате выветривания горных пород с размерами частиц от 0,1 до 2 мм. Пески могут быть гравелистые, крупные, средней крупности и пылеватыё. Пески легко разрабатываются, хорошо пропускают воду, значительно уплотняются под нагрузкой. В своем большинстве пески, если они залегают слоем равномерной плотности и достаточной мощности, являются хорошей основой для строительства, особенно, если уровень грунтовых вод находится ниже уровня промерзания, характерного для данного региона. Плотные пески слабо сжимаются довольно быстро. Поэтому осадка песчаных грунтов прекращается в довольно сжатые сроки. И чем крупнее песок, тем большую нагрузку он может воспринимать. Пылеватые пески с размером частиц от 0,005 до 0,05 мм плохо воспринимают нагрузку и не могут служить хорошим основанием фундаментов.

Глинистые грунты в зависимости от их пластичности подразделяют на супеси, суглинки и глины.

Супеси — пески с примесью 5 — 10 % глины. Некоторые разновидности супесей, разжиженных водой, становятся настолько подвижными, что текут, как жидкость. Такие грунты получили название плывунов. Плывуны практически непригодны для использования в качестве оснований фундаментов.

Суглинки — пески, содержащие 10 — 30 % глины. По своим свойствам они занимают промежуточное положение между глиной и песком. В зависимости от процентного содержания глины суглинки могут быть легкими, средними и тяжелыми.
