Построение геодезического обоснования для производства крупномасштобной топографической съемки

Приложение №9

Образец карточки закладки центров полигонометрии и постройки геодезических знаков

Масштаб – 1:

Составил Принял _

(подпись, дата, фамилия) (подпись, дата, ф

Приложение №10

Образец центров пункта триангуляции, полигонометрии, трилатерации 1 и 2 разрядов и полигонометрии 4 класса (тип 5 г. р.)

Приложение №11

Образец центров пункта триангуляции, полигонометрии, трилатерации 1 и 2 разрядов и полигонометрии 4 класса (тип 6 г. р.)

Центр пункта триангуляции, полигонометрии, трилатерации 1 и 2 разрядов и полигонометрни 4 класса в районах сезонного промерзания грунта. Тип б г. р. / – чугунный ' колпак с крышкой; 2 – асфальт или поверхность земли, очищенная от дерна; 3 – скрепление на цементном растворе; 4 – бетонные кольца или кирпичная кладка; 5 – противокоррозионный слой; 6 – металлические скобы; 7 – бетонный монолит в виде усеченной четырехгранной пирамиды; 8 – металлическая, диаметром 35–60 мм. асбоцементная, железобетонная с бетонным заполнением труба, железобетонный пилон круглого (80 – 160 мм) или прямоугольного сечения рельс любого профиля.

Приложение №12

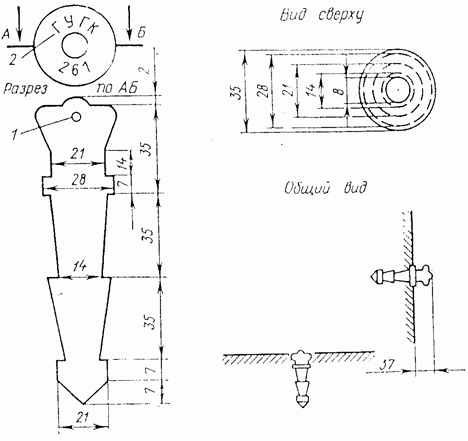

Стенной знак пункта полигонометрии 1 разряда. Тип 8 г.р.

1 ‑ отверстие диаметром 2 мм для установки визирного приспособления, 2 ‑ надпись, состоящая из начальных букв организации, производящей геодезические работы.

Приложение №13

Образец наружного оформления мест расположения пунктов триангуляции, полигонометрии, трилатерации 2, 3, 4 классов.

Размеры даны в см

Наружное оформление мест расположения пунктов триангуляции, полигонометрии, трилатерации 2, 3, 4 классов и триангуляции и полигонометрии, трилатерации I и 2 разрядов на незастроенной территории.

1 – металлическая, бетонная или асбоцементная труба; 2 – металлическая крышка; 3 – металлическая пластина охранная; 4 – железобетонный столб или абсоцементная труба; 5 – бетон; 6 – металлический якорь; 7 – металлическое или бетонное кольцо

Размеры даны в см

Наружное оформление мест расположения пунктов триангуляции, полигонометрии, трилатерации 2, 3, 4 классов на незастроенной территории.

/ – металлическая, бетонная или асбоцементная труба; 2 ‑ железобетонная плита; 3 ‑ железобетонная крышка; 4 - арматурная проволока диаметром 7–9 мм; 5 – металлическая пластина.
