Расчет тепловых схем котельной

2.Расчет тепловой схемы котельной

2.1 Определение параметров воды и пара

При давлении Р1 = 1,32 МПа в состоянии насыщения имеем [1-32] = 192 ºС, = 2786,3 кДж/кг, = 816,5 кДж/кг, = 1969,8 кДж кг.

При давлении = 0,119 МПа в состоянии насыщения имеем [1-31] = 105 ºС, = 2684,1 кДж/кг, = 440,17 кДж/кг, = 2243,9 кДж/кг.

Энтальпия влажного пара на выходе из котлоагрегата:

кДж/кг.

Энтальпия влажного пара на выходе из расширителя:

кДж/кг.

Энтальпия воды при температуре ниже 100 ºС может быть с достаточной точностью определена без использования таблиц по формуле:

,

где = 4,19 кДж/кг град.

В дальнейшем определение энтальпии воды (конденсата) особо оговариваться не будет.

2.2 Общие замечания о расчете водоподогревательных установок.

Для водоподогревателя:

. (1)

Для пароводяных водоподогревателей:

, (2)

где W1 и W2 – расходы воды (греющей и подогреваемой), кг;

, и ,начальные и конечные температуры воды, ºС;

– расход греющего пара, кг/с;

– энтальпия пара, кДж/кг;

– энтальпия конденсата, кДж/кг;

– коэффициент, учитывающий потери тепла аппаратом и трубопроводами в окружающею среду ().

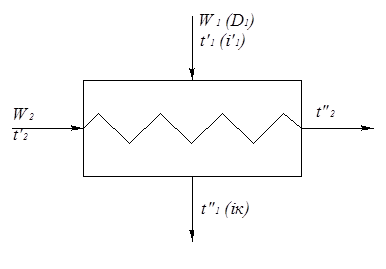

Рис. 1. Схема водоподогревательной установки.

2.3 Расчет подогревателей сетевой воды.

Определим расход воды через сетевой подогреватель из уравнения теплового баланса:

(3)

кг/с.

Потери воды в тепловой сети заданы в процентах от :

кг/с.

Подпиточный насос подает в тепловую сеть воду из деаэратора с энтальпией = 440,17 кДж/кг в количестве . Поэтому расход тепла на подогрев сетевой воды в бойлерах уменьшится на величину:

,

где соответствует температуре = 41ºC, = 171,63 кДж/кг;

кДж/кг.

Расход пара на подогрев сетевой воды определяется из уравнения:

.

Откуда:

кг/с.

2.4 Определение расхода пара на подогрев сетевой воды и на технологические нужды

Расход тепла на технологические нужды составит:

, (4)

где iко – средневзвешенная энтальпия конденсата от технологических потребителей:

. (5)

В случае отсутствия возврата конденсата от технологических потребителей iко = iсв.

кДж/с.

Суммарный расход на подогрев сетевой воды и на технологические нужды составит:

Расход пара и воды на технологические нужды составит:

кг/с.

2.5 Ориентировочное определение общего расхода свежего пара

Суммарный расход острого пара на подогрев сырой воды перед химводоочисткой и деаэрацию составит 3 – 11% от Dо.

Примем:

кг/с.

Общий расход свежего пара:

кг/с.

2.6 Расчет редукционно-охладительной установки (РОУ)

Назначение РОУ – снижение параметров пара за счет дросселирования и охлаждения его водой, вводимой в охладитель в распыленном состоянии. РОУ состоит из редукционного клапана для снижения давления пара, устройства для понижения температуры пара путем впрыска воды через сопла, расположенные на участке паропровода за редукционным клапаном и системы автоматического регулирования температуры и давления дросселирования пара.
