Генератор пачек импульсов

Содержание

1. Постановка задачи

2. Технические требования

3. Состав ГППИ

3.1 Усилитель сигнала запуска

3.2 Формирователь длительности пачки

3.3 Управляемый генератор прямоугольных импульсов

4. Графическая часть

Список использованной литературы

1. Постановка задачи

На базе общей структурной схемы спроектировать генерато

р пачки прямоугольных импульсов (ГППИ), выбрав в соответствии с заданием узлы, а также элементную базу и конкретные типы интегральных схем. Привести описание работы схемы, дополнив его временными диаграммами для ключевых точек схемы.

Для каждого блока, исходя из заданных технических требований и принципа работы узла, рассчитать параметры элементов. Список всех элементов свести в спецификацию.

Для проверки работоспособности и достоверности расчетов смоделировать работу ГППИ (если это возможно) или отдельных (по заданию преподавателя) его блоков, воспользовавшись программами схемотехнического проектирования DesignLab 8.0, OrCad 9.2 или WEWB 5.1.

2. Технические требования

Параметры входного сигнала:

- полярность – «+»;

- минимальная амплитуда – 0.1В;

- минимальная длительность – 1мкс.

Параметры выходного сигнала:

- выходное напряжение в режиме покоя – Н;

- период следования импульсов в пачке – 2 мкс;

- скважность следования импульсов в пачке – 2;

- число импульсов в пачке – 7;

- уровни выходного напряжения соответствуют уровням ТТЛ.

3. Состав ГППИ

ГППИ строится на основе управляемого генератора прямоугольных импульсов. Структурная схема ГППИ представляет набор следующих функциональных узлов (рис. 1):

1. усилитель сигнала запуска,

2. формирователь длительности пачки,

3. управляемый генератор прямоугольных импульсов.

3.1 Усилитель сигнала запуска

Неинвертирующий усилитель сигнала запуска строится на базе интегрального операционного усилителя серии ИС140. Усилитель должен обеспечить необходимую амплитуду и полярность запускающего импульса.

3.2 Формирователь длительности пачки

Блок 2 ГППИ формирует сигнал определенной длительности, в течение которого работает генератор прямоугольных импульсов. Поэтому этот блок строится на базе одновибратора. Схема строится на базе интегрального операционного усилителя серии ИС140. Длительность выходного импульса определяется из технического задания на временные параметры ГППИ и числа импульсов в пачке.

3.3 Управляемый генератор прямоугольных импульсов

Блок 3 ГППИ – это управляемый генератор прямоугольных импульсов. Генератор вырабатывает импульсы только при подаче разрешающего сигнала. Схема строится на ТТЛШ-элементах серии 533.

Для формирования полного последнего импульса в пачке каждая схема должна быть дополнена логической схемой, которая расширяет сигнал разрешения.

В данной схеме между блоками 2 и 3 необходим блок согласования уровней для обеспечения работоспособности блока 3.

Блок-схема генератора пачек прямоугольных импульсов с добавленными блоками синхронизации и согласования уровней.

1. усилитель сигнала запуска,

2. формирователь длительности пачки,

2. согласователь уровней,

4. управляемый генератор прямоугольных импульсов, дополненный логической схемой, которая расширяет сигнал разрешения.

4. Графическая часть

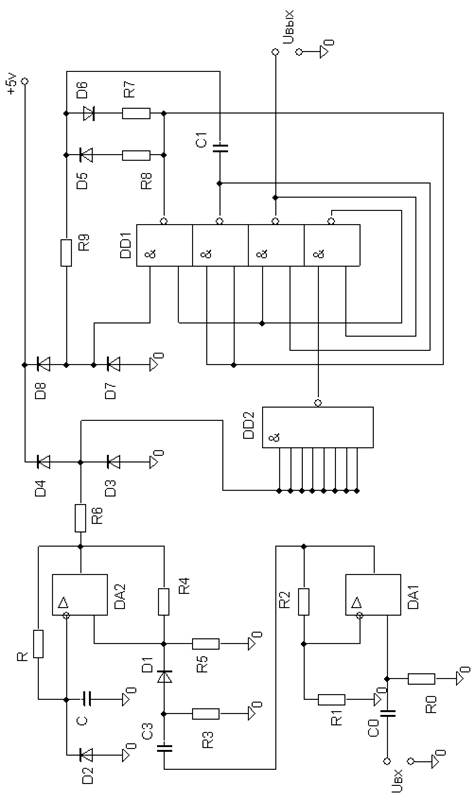

Полная уточненная принципиальная схема ГППИ

Перечень элементов
