Электронные усилители

Задача № 1

1. Приведите структурную схему усилителя с заданными каскадами; на схеме укажите заданные напряжения.

2. Рассчитайте указанный коэффициент усиления.

3. Перечертите заданную характеристику, укажите её название. Поясните физический смысл заданных качественных показателей, и с помощью приведённой характеристики рассчитайте их.

Дано: состав структурной схемы – КП

У, ПОК, ОК.

Параметры для расчёта: Uвх ус =10мВ, Uвых ус = 0,5В, Uвых кпу = 100мВ.

Найти: Ккпу., ДРЧ Мf =100 Гц

Решение:

1) Структурная схема усилителя с заданными каскадами

Uвх ПОК Uвх ОК

Uвых КПУ Uвых ПОК

2) Расчёт коэффициента усиления (Ккпу) по заданным величинам напряжений.

Коэффициент усиления, показывает во сколько раз КПУ, усиливает входное напряжение. За входное напряжение КПУ берем значение Uвх ус =10мВ, так как входное устройство является элементом согласования каскадов усилителя и усилительными свойствами не обладает.

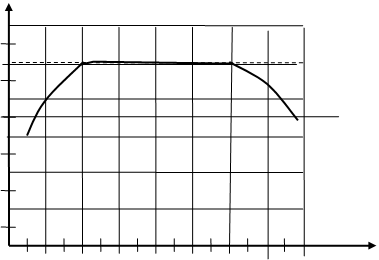

3) Амплитудно-частотная характеристика усилителя:

К

60

50 К ср

40

0,707КСР

30

20

10

f кГц

0 0,1 0,2 0,4 0,8 1,6 3,2 6,4 12,9

АЧХ усилителя отображает зависимость К от частоты, на ней видно, что в диапазоне частот от 0,05 до 0,2 кГц коэффициент возрастает, затем в диапазоне от 0,2 до 3.2 кГц коэффициент не изменяется, а затем начинает уменьшаться.

ДРЧ (диапазон рабочих частот) – диапазон частот, в котором коэффициент усиления К уменьшается не более, чем на 1 дБ, то есть в 1.41 раза.

Поэтому на уровне , проводим вспомогательную линию, параллельную оси f . Точки пересечения этой линии с АХЧ проецируем на ось f. Получаем искомый ДРЧ от нижней частоты fН до fВ.

По примеру из методического пособия (рис.8), для решения задачи находим из графика среднее значение КСР. КСР =50

Затем находим 0,7КСР = 0.7 50 = 35, на этом уровне проводим прямую параллельную оси f.
