Электронные усилители

VT1 VT2

UВЫХ1 UВЫХ2

	>

Мультивибратор – это релаксационный генератор. Мультивибратор формирует импульсы не синусоидальной формы – на выходе мультивибратора могут быть импульсы прямоугольной или пилообразной форм. Мультивибратор имеет накопитель энергии – конденсатор и электронный ключ – транзистор – переключение которого обусловлено запасом энергии в конденсаторе. Параметры выходных импульсов определяются параметрами элементов схемы. Мультивибраторы применяются в устройствах автоматики, измерительной и вычислительной техники.

2. Расчёт длительности импульсов проводится по формуле tИ = 0,7 RC

расчет tИ1= 0,7 R1C1

расчет tИ2= 0,7 R2C2

Длительность фронтов импульсов зависит от времени заряда емкости и определяется по формулам:

Период следования импульсов:

Т = tИ1 + tИ2 = 14 + 21 = 35мкс

Частота следования импульсов:

Амплитуда импульсов: по среднему значению

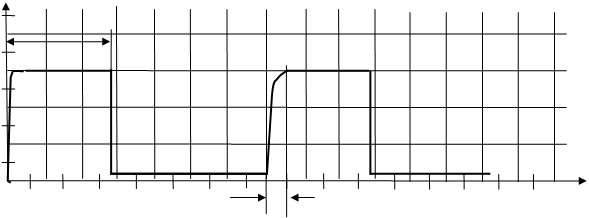

Временные диаграммы выходных сигналов: Uк1= ƒ(t) и Uк2 = ƒ(t).

Для построения: tИ1= 14 мкс; tИ2= 21 мкс

tФ1= 2,5 мкс tФ2= 2,05 мкс

Um=12В

UК1

tИ1

16

12

8

4

0

5 10 15 20 25 30 40 45 50 55 60 t,мкс

tФ1

UК2

16 tИ2
