Электроснабжение нефтеперерабатывающего завода

13.4 Выбор схемы питания осветительной установки

Питание электрического освещения производится от общих для

осветительных и силовых нагрузок трансформаторов с низшим напряжением 400/230В (напряжение сети 380/220В).

Для питания ламп применяем кабели ВВГ.

Для распределения электроэнергии для рабочего и аварийного освещения, а также от защиты сетей от токов короткого замыкания пр

именяем распределительный пункт ВЩО с автоматическими выключателями типа АЕ.

Осветительная сеть цеха предусматривает наличие двух групповых щитков, к котором групповыми линиями присоединяются светильники. В случае прекращения действия освещения предусмотрено аварийное освещение, обеспечивающее возможность продолжения работы и безопасную эвакуацию людей из цеха.

Управление рабочим освещением осуществляется автоматическими выключателями, установленными на групповом щитке. Для удобства эксплуатации и безопасности производства ремонтных работ и замены отдельных элементов схемы электроосвещения необходимо предусмотреть возможность отключения группового щитка. Эту функцию выполняет выключатель, установленный у ввода в здание.

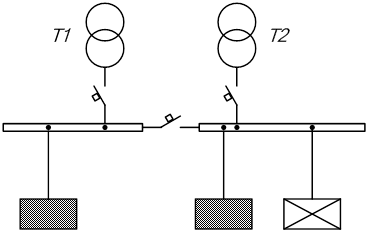

Рисунок 13.1 Схема питания осветительной установки

13.5 Выбор типа и расположения группового щитка компоновка сети и ее выполнение

Питание электрического освещения производится от общих для силовых и осветительных нагрузок трансформаторов с низким напряжением 400/230В (напряжение сети 380/220В)

Для питания ламп применяют кабели проложенные на тросах. В качестве осветительных щитков применяем распределительные пункты серии ПР с автоматическими выключателями. Шкафы серии ПР предназначены для распределения электрической энергии, для защиты электрических установок напряжением до 660В переменного тока частоты 50Гц. при перегрузках и коротких замыканиях для нечастых включений и отключений электрических цепей, а также для защиты людей и животных от поражения электрическим током и предотвращения пожаров от электрического тока.

Выбираем щитки освещения и ЩОС для рабочего освещения основного помещения:

Светильники рабочего освещения расположены в 3 рядов по 10 светильников в ряду.

Таким образом, все фазы загружены одинаково.

Определяем расчетную мощность фазы в одном ряду:

,

где Ру=2500 Вт – мощность 10 ламп;

Кс=1,1 – коэффициент использования.

Вт.

Определяем расчетный ток для одной фазы:

где Uном=220 – номинальное напряжение сети;

cos=0,57 – для ламп ДРЛ .

А.

Нагрузка по фазам в одном кабеле составляет 22А.

Для рабочего освещения выбираем три кабеля ВВГ-3x2,5, с Iном=32А

Для распределения электроэнергии и защиты сетей от токов короткого замыкания применяем 2 распределительных шкафа ПР-8503 с автоматическими выключателями.

IНОМ=до 100А ,

Однополюсные фидерные выключатели – АЕ2043 , IНОМ =25А,

В качестве вводного выключателя выбираем АЕ2050, IНОМ =100А.

Групповые щитки, располагаемые на стыке питающих и групповых линий, предназначены для установки аппаратов защиты и управления электрическими осветительными сетями.

Выбираем щитки освещения и ЩОС для аварийного освещения основного помещения:

Светильники аварийного освещения расположены в 2 рядов по 4 светильников. Светильники распределены равномерно по фазам

Определяем расчетную мощность:

,

где Ру = 800Вт – мощность 4 ламп;

Кс=1,1 – коэффициент использования [1].

Вт

Определяем расчетный ток для одной фазы:

,

где Uном=220 – номинальное напряжение сети;

cos=0,57 – для ЛН .

Для аварийного освещения выбираем 2 кабеля ВВГ 3x2,5, с Iном=10А

Для распределения электроэнергии и защиты сетей от токов короткого замыкания применяем групповой распределительный шкаф ПР8503 с IНОМ=до 100А,

Однополюсные фидерные выключатели – АЕ2043, IНОМ =10А,

В качестве вводного выключателя выбираем АЕ2050, IНОМ =63А.

Выбранное оборудование сводим в таблицу 13.1:

Таблица 13.2 – Осветительные кабели и групповые щиты

Помещение (вид освещения)

Распределительный пункт

Кабели

Тип

Фидерные выключатели

Вводной выключатель

Тип

Iн.д, А

Тип

IНОМ, А

Тип

IНОМ, А

Основное (рабочее)

ВЩО

АЕ 2043

25

АЕ 2060

100

ВВГ (3х2,5мм2)

32

Основное (авар.)

ВЩО

АЕ 2043

10

АЕ 2050

63

ВВГ (3х2,5мм2)

32

План расположения светильников представлен в графической части проекта.

14 Экономическая часть

При проектировании предприятия решаются вопросы экономических затрат на сооружение электрической сети, затраты на потребление электрической энергии, организацию обслуживания подстанций питаемых данное предприятие. Величена удельных затрат характерезует энергоемкость и энерговооруженность производства. Она может быть использована в качестве критерия при сопоставлении энергетических показателей аналогичных предприятий, построенных в разное время.

Суммарный максимум нагрузки потребителей:

(14.1)

где, Суммарная мощность потребителей предприятия, МВт.

МВт.

Годовой полезный отпуск электроэнергии:

(14.2)

где, часы использования максимума нагрузки
