Электроснабжение нефтеперерабатывающего завода

подъезд противопожарной техники

w для удобства обслуживания на аппаратах предусматриваются стационарные площадки

w постаменты и этажерки имеют ограждение в виде бортиков высотой не менее 150 мм

w трудоемкие процессы на установке механизированы

w для защиты обслуживающего персонала от вредных воздействий предусматриваются средства защиты ;

w углеводороды периодически отводятс

я в закрытую дренажную систему легких углеводородов

w для технологических блоков I категории взрывоопасности предусмотрена установка автоматических быстродействующих запорных, запорнорегулирующих и отсекающих устройств с временем срабатывания не более 12 сек

w блок обеспечен двумя независимыми источниками энегрии

w особо важные потребители блока обеспечиваются энергией от трех независимых источников

w используется закрытая система дренирования из технологического оборудования;

w на блоке предусмотрены отбортовки для колонн и емкостей

w для исключения ожогов обслуживающего персонала все трубопроводы и оборудование в местах обслуживания изолируются

w все этажерки и отдельно стоящие постаменты оборудованы лестницами и площадками для обслуживания в соответствие с действующими нормативными документами

w в местах, где используется щелочь, предусмотрены душевые кабины и раковины самопомощи

w постоянное пребывание обслуживающего персонала на территории блока не предусматривается.

12 Расчет защитног заземления насосной №2

12.1 Защитное заземление

Защитное заземление - преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Назначение защитного заземления - устранение опасности поражения током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.

Предполагается сооружение заземлителя с внешней стороны здания с расположением вертикальных электродов по периметру. В качестве вертикальных заземлителей принимаются стальные стержни диаметром 16мм и длиной 2,5м, которые погружаются в грунт методом ввертывания. Верхние концы электродов располагаются на глубине 0,7м от поверхности земли. К ним приваривают горизонтальные электроды стержневого типа из той же стали, что вертикальные электроды. Прилегающая КТП включается в общий контур заземления. Внутренняя сеть заземления выполняется горизонтальной полосой 40х4 мм.

Для стороны 10 кВ в соответствии с ПУЭ сопротивление заземляющего устройства определяется по формуле:

R3, (11.1)

где : I- расчетный ток замыкания на землю, (А).

R3=4,9Ом.

Сопротивление заземляющего устройства для электроустановок напряжением до 1 кВ не должно быть больше 4Ом [9], поэтому за расчетное сопротивление принимаю R3=4Ом. Сопротивление искусственного заземлителя, при отсутствии естественных принимается равным допустимому сопротивлению заземляющего устройства Ru = R3 =4 Ом.

Определим расчетное удельное сопротивление грунта с учетом повышающих коэффициентов, учитывающих высыхание грунта летом и промерзание его зимой:

, (11.2)

где: - удельное сопротивление грунта (суглинок – от 40 до 150Ом∙м);

kc- коэффициент сезонного изменения (для II климатической зоны принимается kc=1,45 [16]).

=290 Ом∙м.

Определяем сопротивление одного вертикального заземлителя [16].

R0= ∙ (Ом) , (11.3)

где: I – длина вертикального заземлителя, (от 3 до 5м); d - диаметр вертикального заземлителя, (0,015м); t - расстояние от поверхности земли до середины вертикального заземлителя, (0,7+L/2,м).

R0= ∙ =31,78 Ом.

Ориентировочное число вертикальных заземлителей (влияние горизонтальных заземлителей не учитывается, полагая что их проводимость будет идти в запас надежности):

N'= (11.4)

N'= = 7,9шт.

Потребное число вертикальных заземлителей с учетом их взаимного экранирования (при коэффициенте использования =от 0,78 до 0,82, принятым из табл.7.5 [16] при N=40 и , где р=280 м - периметр контура расположения электродов):

N= (11.5)

N==9,94 шт.

Окончательно принимается к установке 10 вертикальных электродов, расположенные по контуру цеха.

12.2 Молниезащита насосной №2

Все здания и сооружения подразделяются на три категории:

I — производственные здания и сооружения со взрывоопасными помещениями классов B-I и В-П по ПУЭ; здания электростанций и подстанций;

II — другие здания и сооружения со взрывоопасными помещениями, не относимые к I категории;

III — все остальные здания и сооружения, в том числе и пожароопасные помещения.

Проектируемая насосная №2 относится к I категории.

Молниезащита зданий и сооружений I категории выполняется:

а) от прямых ударов молний отдельно стоящими стержневыми и тросовыми молниеотводами, обеспечивающими требуемую зону защиты

б) от электростатической индукции — заземлением всех металлических корпусов, оборудования и аппаратов, установленных в защищаемых зданиях через специальные заземлители с сопротивлением растеканию тока не более 10Ом;

в) от электромагнитной индукции — для протяженных металлических предметов (трубопроводов, оболочек кабелей, каркасов сооружений). В местах сближения с источником индукции и через 20 м длины на параллельных трассах кабелей и трубопроводов ставят металлические перемычки, позволяющие избежать появления разомкнутых металлических контуров.

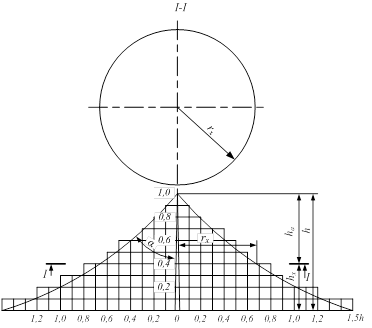

Рисунок 11.1 Зона защиты одиночного стержневого молниеотвода

Молниезащита зданий и сооружений II категории от прямых ударов молнии выполняется одним из следующих способов: а) отдельно стоящими или установленными на зданиях неизолированными стержневыми или тросовыми молниеотводами, обеспечивающими защитную зону; б) молниеприемной заземленной сеткой размером 6 х 6 м, накладываемой на неметаллическую кровлю; в) заземлением металлической кровли. Защита от электростатической и электромагнитной индукций выполняется аналогично защите сооружений I категории.
