Организация работы участка по ремонту автосцепного оборудования вагонов

lп – длина участка пути для выкатки и подкатки тележек позиции подъемки кузова (принимается для двух грузовых тележек 10 м);

lт – ширина шлюзового тамбура между сборочными и малярными отделениями (принимается не менее 6 м);

l1 – длина интервала между двумя соседними вагонами в сборочном отделении (принимается 2 м);

l2 – расстояние от торцовой стены сборочного отделения и перегородки

тамбура, отделяющего сборочное отделение от малярного, до автосцепок крайних вагонов (принимается 4 м);

l3 – длина интервала между двумя соседними вагонами в малярном отделении (принимается 4 м с учетом производства механизированной окраски торцовых стен вагона);

l4 – расстояние от торцовой стены малярного отделения и от перегородки тамбура до автосцепок крайних вагонов (принимается 4 м с учетом производства механизированной окраски торцовых стен вагонов).

м.

Размеры здания вагоносборочного участка должны отвечать требованиям действующих строительных норм и быть кратны 6 или 12м по длине и 6 м по ширине. Принимаем длину вагоносборочного участка равной 114 м.

Ширина здания вагоносборочного участка при наличии 3 путей принимается равной 24 м.

Высота вагоносборочного участка устанавливается из условия оснащения его мостовым краном грузоподъемностью 10 т, и будет равна 10,8 м.

Площадь здания вычисляем по формуле

, где

L – длина здания;

В – ширина здания.

м2

Объем здания вычисляем по формуле

, где

Н – высота здания.

м3

2. ИНДИВИДУАЛЬНАЯ ЧАСТЬ

2.1 Назначение, состав и краткая характеристика проектируемого участка

Отделение автосцепки предназначено для ремонта и комплектовки корпуса автосцепок с механизмом сцепления и поглощающих аппаратов с тяговым хомутом. Здесь организуются поточная линия с нерегламентированным тактом на подвесном конвейере по ремонту корпусов автосцепок, поточная линия по ремонту тяговых хомутов, применяются механизированные стенды для ремонта поглощающих аппаратов, производства наплавочных работ, для обработки наплавленных мест установлены горизонтально-фрезерный и вертикально-фрезерный, токарный станки и другое оборудование. Отделение оснащено кран-балкой грузоподъемностью 0,5 т и имеет приточно-вытяжную вентиляцию для отвода газов и пыли.

2.2 Определение годового объема работы участка

Программа участка это установленный объём работы данного

участка за определённый промежуток времени.

Программа контрольного пункта автосцепки определяется по формуле:

; где

NД – годовая программа депо,

NТ.О – годовая программа текуще-отцепочного участка.

автосцепок, 12060 поглощающих аппаратов, 12060 тяговых хомутов.

2.3 Технологический процесс работы проектируемого участка. Основные неисправности вагона (узла), способы их устранения. Схема технологического процесса

Предварительный осмотр.

Повреждения в деталях автосцепки выявляют визуально. При этом обращают внимание на характерные признаки неисправностей. Трещины находят по следам коррозии, наличию валика из пыли в летнее время, инея – в зимнее.

Очистка.

После предварительного осмотра детали автосцепного устройства подаются в моечные установки, где они промываются водой с добавлением каустической и кальцинированной соды. Каустик, являющийся сильнодействующей щелочью, применяется в моечных машинах и ваннах. После очистки поверхностей щелочными растворами, особенно каустической содой, их необходимо ополаскивать водой с добавлением нейтрализующей кислоты. Расход воды должен составлять 20-30 л на 1 м2 очищаемой поверхности.

Разборка.

После обмывки узлов и деталей автосцепку разбирают. Для этого разгибают стопорную шайбу, отворачивают гайку и вынимают болт, крепящий валик подъемника. Затем вынимают валик подъемника, замок с предохранителем, замкодержатель и подъемник из корпуса автосцепки.

Проверка.

Снятые детали осматривают и проверяют шаблонами. Наиболее ответственные детали дефектоскопируют. Дефектоскопированию подлежат: корпус автосцепки, перемычка хвостовика корпуса, углы окна для замка и замкодержателя, углы верхнего зуба зева.

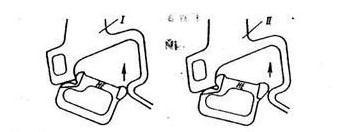

•Ширину зева корпуса автосцепки проверяют непроходным шаблоном 821р-1 по всей высоте носка большого зуба. Шаблон прикладывают одним концом к углу малого зуба (рис. 1), а другим подводят к носку большого зуба. Если кромка шаблона пройдет мимо носка большого зуба, то зев расширен и подлежит исправлению.

Рис. 1

•Длину малого зуба (рис. 2, а) корпуса и расстояние между ударной стенкой зева и тяговой поверхностью большого зуба (рис. 2, б) проверяют шаблонами 892р, 893р и 884р в зависимости от видов ремонта подвижного состава. Проверку выполняют в средней части по высоте зубьев на расстоянии 80 мм вверх и вниз от продольной оси корпуса. При этом зону тяговой поверхности большого зуба, находящуюся напротив окна для лапы замкодержателя, не проверяют, так как ударная стенка зева имеет литейный уклон.

Рис. 2

Если ударная стенка зева была наплавлена и обработана, то расстояние от тяговой поверхности большого зуба до ударной стенки зева должно быть проверено и в этой зоне шаблоном 884р.

•Контур зацепления корпуса контролируют проходным шаблоном 827р (рис. 3), который перемещают в контуре зацепления по всей высоте так, чтобы направляющая труба 1 шаблона располагалась по закруглению в месте перехода малого зуба в ударную стенку 2 зева, а плоская часть проходила через зев и охватывала малый зуб. Контур годен, если шаблон свободно проходит через него по всей высоте головы корпуса.

Рис. 3

Если поверхности контура зацепления корпуса автосцепки или одна из не соответствуют требованиям проверки шаблонами 892р, 893р или 827р, автосцепка должна быть отремонтирована с доведением до альбомных размеров соответственно шаблону 914р-м с профильной планкой 914/24-1м и непроходным щупом 914р/21а, проходным шаблонам 914р/22-м и 914р/25, непроходному 884р и проходному 827р шаблонам, шаблону 822р. При оборудовании автосцепки кронштейнами от саморасцепа по проекту ПКБ ЦВ М1695 вместо шаблонов 914р-м 914р/22-м использовать шаблоны 914р-2М и 914р/22-2М.

•Шаблоном 914р-м проверяют ударную поверхность малого зуба и ударную стенку зева. Шаблон устанавливают в корпусе так, чтобы упоры с (рис. 4,а) были прижаты к ударной стенке зева, а нижняя часть п основания опиралась на нижнюю перемычку малого зуба. Пружины а, опираясь на кромки окна для замка, прижимают опоры и основания шаблона к внутренней стенке малого зуба.
