Жилой дом малой и средней этажности из мелкоразмерных элементов

Балкон – выступающая из плоскости стены фасада ограждения площадка, служащая для отдыха в летнее время.

Лоджия – перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство, служащее для отдыха в летнее время и солнцезащиты.

Веранда – застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него.

Терраса

– огражденная открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу; размещается на земле или над нижерасположенным этажом.

Эркер – выходящая из плоскости фасада часть помещения, частично или полностью остекленная, улучшающая его освещенность и инсоляцию.

Лифтовой холл – помещение перед входами в лифты.

Световой карман – помещение с естественным освещением, примыкающее к коридору и служащее для его освещения. Роль светового кармана может выполнять лестничная клетка, отделенная от коридора остекленной дверью шириной не менее 1,2 м. При этом за ширину светового кармана принимается ширина проема в лестничную клетку.

Этажи здания

Этаж мансардный – жилой этаж, размещаемый внутри чердачного пространства.

Этаж надземный – этаж при отметке пола помещений не ниже планировочной отметки земли.

Этаж подвальный – этаж при отметке пола помещений ниже планировочной отметки земли более чем на половину высоты помещения.

Этаж цокольный – этаж при отметке пола помещений ниже планировочной отметки земли на высоту половины высоты помещений.

Этаж технический – этаж для размещения инженерного оборудования и прокладки коммуникаций; может быть расположен в нижней (техническое подполье), верхней (технический этаж) или в средней части здания.

2.2 Объёмно-планировочное решение квартиры

Для определения примерных площадей этажей и общих размеров жилого дома на стадии эскизного проектирования следует использовать данные табл.1.

Таблица 1

Типы квартир и верхние пределы общей площади, м2 /без учёта площадей балконов, лоджий и веранд, холодных кладовых/

Примечание:в жилых домах, проектируемых для 1а, 16, 1г и 1д климатических подрайонов, допускается увеличение площади на 10%.

В состав квартиры входят: жилые комнаты (общая, спальни) и подсобные помещения (кухня, прихожая, ванная, уборная, кладовые). При квартире следует предусматривать также открытые и закрытые летние помещения (балконы, остеклённые террасы, веранды, лоджии). Площадь балконов и лоджий следует принимать не более 10м2, площадь веранд в сельских домах допустима в пределах 20% площади квартиры. Глубина балконов принимается не менее 0,9 м, лоджий -1,2 м.

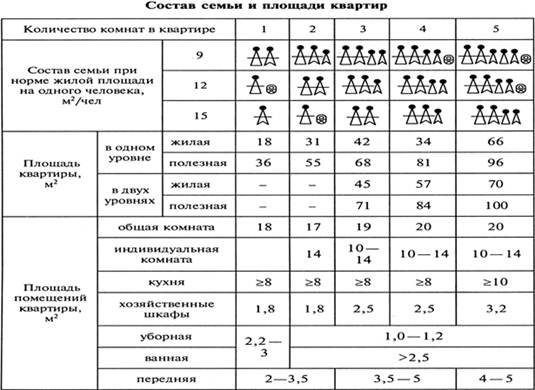

Размеры отдельных помещений в квартире следует принимать в соответствии с данными табл.2.

Таблица 2

Удобное использование квартиры, её гигиенические и эстетические качества во многом определяются пропорцией помещения, соотношением его ширины и глубины. Для жилых комнат благоприятные соотношения ширины и глубины составляют соответственно от 1:1 до 1:1,5. Глубину (длину от окна) жилых комнат следует принимать не менее 3м и не более 6м, ширину – не менее 2,4 м.

Высота жилых этажей (от пола до пола) для II и III климатических подрайонов должна быть не более 2,8 м. При этом высота помещений от пола до потолка - не менее 2,5 м. Для 1 и 1V климатических подрайонов - соответственно не более 3,0 м и не менее 2,7 м. Высота подвала от пола до низа выступающих конструкций перекрытия – не менее 1,9 м. Высота стен мансарды до низа наклонной части потолка - не менее 1,6 м.

Жилые комнаты, кухни и входные тамбуры должны иметь естественное освещение. Отношение суммарной площади световых проёмов к площади кухни и комнат должно быть не менее 1/8 и не более 1/5. Глубина жилых комнат при одностороннем освещении должна быть не более 6 м.

Лестницу также следует, по возможности, освещать естественным светом.

В жилых зданиях I, II и III климатических районов при всех наружных входах следует предусматривать тамбуры, глубиной не менее 1, 2 м. В домах, проектируемых для районов со средней температурой наиболее холодной пятидневки ниже – 40°С, устраивается двойной тамбур.

Ширина передней принимается не менее 1,4 м, внутриквартирных коридоров и проходов, ведущих в жилые комнаты - 0,65 м. Санузел в квартире проектируется, как правило, раздельный. Совмещенный санузел допускается только в однокомнатной квартире. Наиболее употребимые габариты санузлов приведены на рис.1

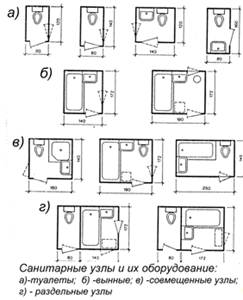

Рис. 1. Санитарные узлы и их оборудование

Для обеспечения удобного расположения и рациональной взаимосвязи помещения квартиры общая комната должна быть непосредственно связана с передней (а по возможности и с кухней), спальни должны проектироваться непроходными. Размещение кухни должно предусматривать её удобное сообщение с общей комнатой, кладовой для продуктов, летним помещением, подвалом (с размещением входа в подвал в кухне или вблизи от неё). В домах сельской местности сушильный шкаф следует располагать вблизи от хозяйственного входа. Основные типы кухонь даны на рис. 2

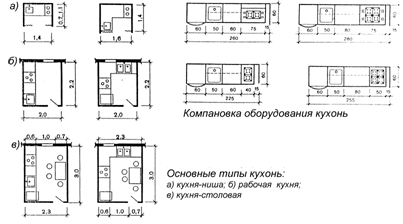

Рис. 2. Типы кухонь

Поскольку стирка осуществляется в квартире, наряду с ванной предусматривается постирочно-моечная комната, которая оборудуется душевым поддоном и умывальником. Выход из жилых комнат и кухни в совмещённый санузел или уборную не допускается. Вход в ванную из спальни или кухни допускается лишь при наличии второй двери, ведущей во внутриквартирный коридор или переднюю. Расположение ванных, уборных и постирочно-моечных комнат над сухими помещениями не допускается.
