Жилой дом малой и средней этажности из мелкоразмерных элементов

Приложение 12

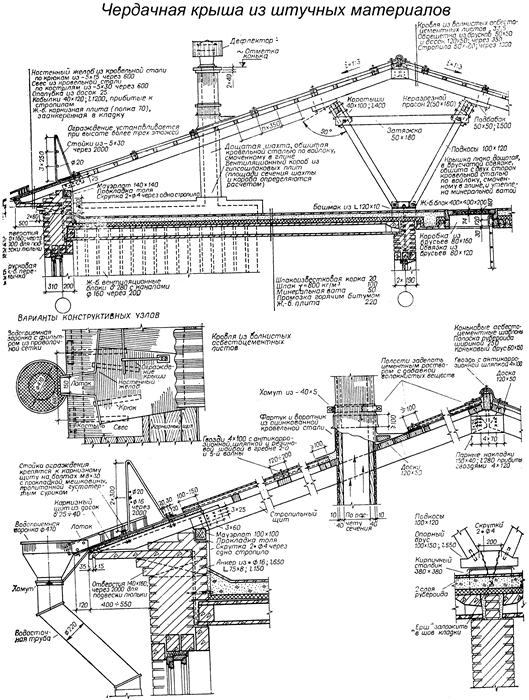

Чердачные крыши-узлы

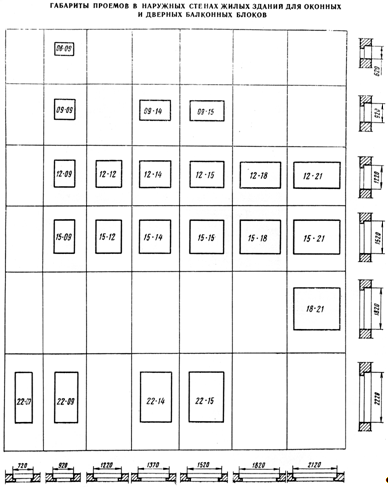

Приложение 13

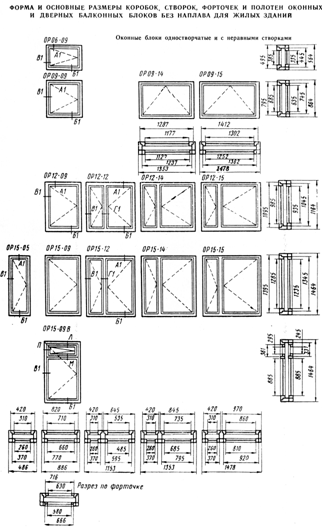

Приложение 14

Приложение 14а

border=0 width=301 height=427 src="images/referats/13221/image105.png">

Приложение 15

Графическое оформление чертежей

Чертежи проекта выполняются на стандартных листах формата А2. Лист должен иметь рамку, линии которой с трёх сторон отстоят от края на 5 мм, а с левой стороны - на 20 мм. Штамп размещается в правом нижнем углу листа. При размещении чертежей на листе их следует располагать на расстоянии 40-45 мм от рамки и 35-40 мм друг от друга.

Вычерчивание работы в карандаше в тонких линиях начинают с изображения основных элементов: планов, поперечного разреза, фасада. Оставшиеся свободные места заполняются узлами, деталями, технико-экономическими показателями, пояснениями. При этом текстовый материал следует размещать в правой и правой нижней части листа.

Основные чертежи должны быть на данном этапе проектирования разработаны с нанесением всех требующихся размеров пояснительных надписей.

1. Правила выполнения изображений (планы, разрезы, сечения, виды, фрагменты)

При выполнении плана этажа положение мнимой горизонтальной секущей плоскости разреза принимают на уровне оконных проемов или на 1/3 высоты изображаемого этажа.

В случаях, когда оконные проемы расположены выше секущей плоскости, по периметру плана располагают сечения соответствующих стен на уровне оконных проемов.

На чертеже планов указываются три цепочки размеров:

• размеры проёмов и простенков;

• размеры между осями наружных стен и внутренних несущих конструкций;

• общие (габаритные) размеры между крайними осями наружных стен здания.

Первая размерная линия проводится на расстоянии 10-15 мм от внешнего контура здания. Между размерными линиями принимается расстояние 6-10 мм.

Маркировочные обозначения осевых линий наружных стен и несущих конструкций выносятся за третью размерную линию и размечаются в кружках диаметром 8 мм. Маркировка выполняется: по горизонтали - арабскими цифрами слева направо, по вертикали - заглавными буквами русского алфавита снизу вверх. Оси показываются на всех проекциях здания, кроме фасада. На фасаде показывается первая и последняя ось.

На планах указываются толщина стен, размеры колонн, пилястр, размеры привязок их к разбивочным осям; внутри планов цепочки размеров отдельных помещений, толщина перегородок, дверных проёмов. Показывается направление открывания дверей изображением полотна под углом 45° по отношению к стене. На планах проводится линия разреза, обозначаемая цифрами, с показом проектируемой плоскости (как правило, справа налево). Последовательность вычерчивания плана здания приведена на рис. 1, 2 Пример выполнения плана здания приведен на рис. 3

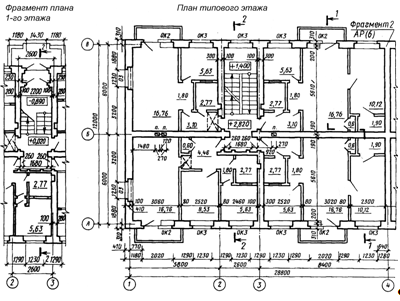

Рис. 1 Пример выполнения плана этажа жилого кирпичного здания

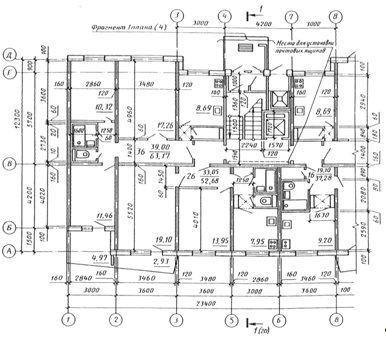

Рис. 2 Пример выполнения плана этажа жилого панельного здания

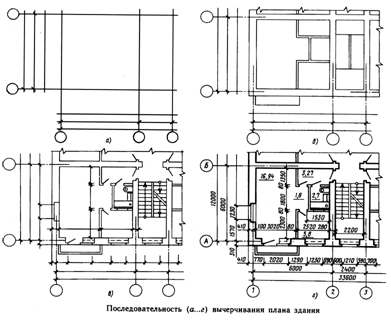

Рис. 3 Последовательность вычерчивания плана здания

На разрезах здания наносятся:

1) две вертикальные размерные линия (цепочки) и одна линия числовых отметок. На первой (ближайшей к разрезу) линии указываются размеры проёмов и простенков, глубина заложения фундамента; на второй - общий размер высоты надземной части здания от уровня земли до верха карниза (парапета);

2) числовые отметки (в метрах), которыми указываются уровни: чистого пола первого этажа (принимается за + - 0,000), верха проёмов, верха карниза (парапета), края свеса и конька крыши: с отрицательным знаком - уровни земли, подошвы фундамента и пола подвала;

Под разрезом располагают горизонтальные размерные линии с указанием размеров: между осями попавших в разрез наружных и внутренних несущих конструкций, между осями наружных стен. Указывается маркировка осей.

Внутри чертежа разреза проводятся вертикальные размерные линии с указанием:

1) высоты этажей, толщины перекрытий, высоты дверных проёмов, оконных проёмов и расстояний от уровня пола до низа оконного проёма и от верха проёма до потолка;

2) по горизонтали привязок несущих конструкций к разбивочным осям, толщины стен, размеров площадок и маршей лестниц, размеров балконов, лоджий, веранд, крылец и других элементов здания. Последовательность и примеры выполнения разреза здания приведен на рис. 4, 5, 6.

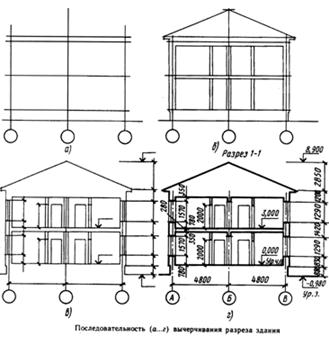

Рис. 4 Последовательность вычерчивания разреза здания

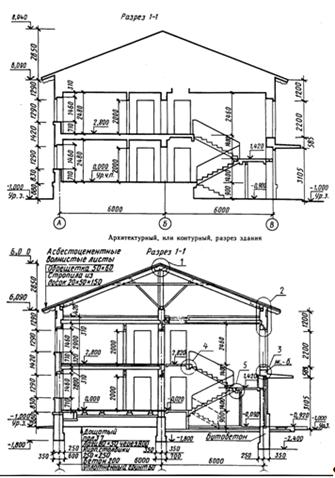

Рис. 5 Пример выполнения разреза кирпичного малоэтажного здания

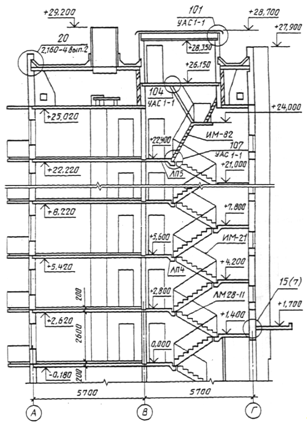

Рис. 6 Пример выполнения разреза панельного многоэтажного жилого дома

При выполнении чертежа фасада следует произвести построение теней и нанести их контуры тонкими линиями с оставлением линий построения, что позволит проверить его правильность. Пример выполнения фасада панельного жилого дома приведен на рис. 7

Рис. 7 Пример выполнения фасада панельного многоэтажного жилого дома

2. Правила нанесения координационных осей

На изображении каждого здания или сооружения указывают координационные оси и присваивают им самостоятельную систему обозначений.

Координационные оси наносят на изображения здания, сооружения тонкими штрих-пунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, З, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6 - 12 мм.

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

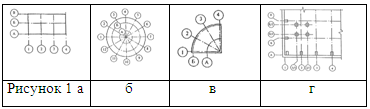

Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх (рисунок 1 а) или как показано на рисунках 1 б, в.

Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби:

- над чертой указывают обозначение предшествующей координационной оси;

- под чертой - дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 1 г.

На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком 2:
