Жилой дом малой и средней этажности из мелкоразмерных элементов

4) позиции (марки) элементов и устройств кровли (крыши).

На плане кровли (крыши) указывают деформационные швы двумя тонкими линиями, парапетные плиты и другие элементы ограждения кровли (крыши), воронки, дефлекторы, вентшахты, пожарные лестницы, прочие элементы и устройства, которые указывать и маркировать на других чертежах нецелесообразно.

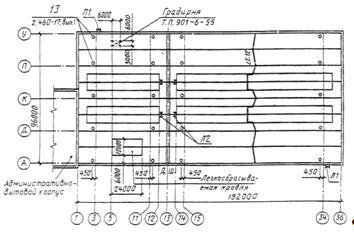

Пример выполнения плана кровли произ

водственного здания

Схему расположения элементов заполнения оконных проемов составляют на заполнение каждого типа. Сплошное заполнение между двумя смежными координационными осями учитывают как заполнение одного типа.

Пример выполнения схемы расположения элементов заполнения оконного проема

ОК-2

Окончательное графическое оформление чертежей проекта состоит в вычерчивании всех элементов тушью с выявлением в графике видимых и невидимых частей здания, материала конструкций, затенение плоскостей, фактуры и цвета с учётом существующих требований ЕСКД и принятых условных обозначений. В соответствии с этими требованиями чертежи обводятся линиями различной толщины: элементы здания, попавшие в сечение, сплошными основными линиями; проекции элементов здания, не попавшие в сечение, сплошными тонкими линиями; осевые штрих пунктирными линиями; размерные - сплошными тонкими линиями; проекции невидимых элементов - пунктирными линиям: средней толщины; контурные линии фасадов, оконные и дверные проёмы - сплошными линиями средней толщины; оконные проёмы - тонкими линиями вставок, материала и фактуры отдельных элементов следует использовать штриховую технику.

На стадии окончательного оформления чертежей выполняются надписи на листах: главные и второстепенные. Главные надписи обозначают отдельные чертежи проекта (план, фасад, разрез и пр.). Высота букв главных надписей должна быть 6-7 мм, второстепенных надписей - 3-4 мм. Для выполнения надписей рекомендуется использовать наклонный чертёжный шрифт как наиболее универсальный и сравнительно лёгкий в начертании. Все надписи, включая заполнение штампа и теплотехнический расчёт, следует выполнять одним шрифтом.
