СОДЕРЖАНИЕ

Аннотация

Введение

1 Характеристика детали

2 Определение коэффициентов повторяемости сочетания дефектов изношенной детали

3 Обоснование рациональных способов восстановления детали

4 Разработка маршрута восстановления детали

5 Выбор оборудования, инструмента и средств измерения

6. Разработка технологического про

цесса восстановления детали

7 Определение экономической эффективности и целесообразности восстановления детали

8 Техника безопасности

Заключение

Литература

АННОТАЦИЯ

В данном курсовом проекте приведена методика проектирования технологического процесса восстановления изношенной детали (шестерня), обоснование рационального способа восстановления и режимов обработки детали, минимизация затрат и обеспечение конкурентоспособности ремонтного производства.

В процессе проектирования был проведен анализ условия работы детали, охарактеризованы виды изнашивания, которыми подвергаются основные рабочие поверхности детали. Были определенны коэффициенты повторяемости дефектов и обоснованы оптимальные способы восстановления каждой изношенной поверхности детали и рациональные способы их восстановления. Была проведена разработка технологической документации на восстановление детали на основе рациональных методов с выбором технологического оборудования, приспособлений, рабочего инструмента, средств контроля.

Установили режимы обработки, нормы времени выполнения операций. Обосновали целесообразность восстановления детали с различными сочетаниями дефектов. Установили возможный маршрут восстановления детали с различными сочетаниями дефектов.

Определены верхний и нижний пределы цены восстановления.

ВВЕДЕНИЕ

Эффективное использование машин и оборудования обеспечивается высоким уровнем их технического обслуживания и ремонта, наличием необходимого числа запасных частей. Сбалансированное обеспечение запасными частями ремонтных предприятий и сферы эксплуатации машин и оборудования, как показывают технико-экономические расчеты, целесообразно осуществлять с учетом периодического возобновления работоспособности деталей, восстановленных современными способами.

Восстановление деталей машин обеспечивает экономию высококачественного материала, топлива, энергетических и трудовых ресурсов, а также рациональное использование природных ресурсов и охрану окружающей среды. Для восстановления работоспособности изношенных деталей требуется в 5-8 раз меньше технологических операций по сравнению с изготовлением новых деталей.

По данным ГОСНИТИ 85% деталей восстанавливают при износе не более 0,3 мм, т.е. их работоспособность восстанавливается при нанесении покрытия незначительной толщины. Однако ресурс восстановленных деталей по сравнению с новыми деталями во многих случаях остается низким. В то же время имеются такие примеры, когда ресурс деталей, восстановленных прогрессивными способами, в несколько раз выше ресурса новых деталей.

Высокое качество восстановления деталей может быть достигнуто совместными усилиями инженерно-технических работников и рабочих ремонтных участков. Важно, чтобы рабочие, занятые ремонтом машин и оборудования, знали не только назначение, конструкцию, износ и неисправности деталей, но и в совершенстве владели современными способами и приемами сварки и наплавки, нанесение гальванических, газотермических и полимерных покрытий, пластического деформирования, механической, термической и упрочняющей обработки. [6]

Цели и задачи курсового проектирования:

Цель курсового проекта является самостоятельное решение студентом задач связанных с проектированием технологических процессов восстановления изношенных, обоснования рациональных способов восстановления и режимов обработки деталей, минимизация затрат и обеспечение конкурентоспособности ремонтного производства.

В процессе проектирования необходимо провести анализ условия работы заданной детали (в нашем случае шестерня малая левая А25.39.106, 7.39.106). А также:

1. Охарактеризовать виды изнашивания, которым подвергаются основные рабочие поверхности детали.

2. Определить коэффициенты повторяемости дефектов и коэффициенты повторяемости сочетания дефектов детали.

3. Обосновать рациональные способы восстановления деталей. Обосновать целесообразность восстановления детали с различными сочетаниями дефектов. Определить верхние и нижние пределы цены восстановления детали.

4. Разработать технологическую документацию на восстановление детали на основе рациональных методов с выбором технологического оборудования, приспособлений, рабочих инструментов, средств контроля.

5. Установить режимы обработки, нормы времени выполнения операций.

6. Установить возможные маршруты восстановления детали с различными сочетаниями дефектов.

7. Рассчитать экономическую эффективность восстановления детали.

8. Рассмотреть технику безопасности восстановления изношенных деталей.

1 ХАРАКТЕРИСТИКА ДЕТАЛИ

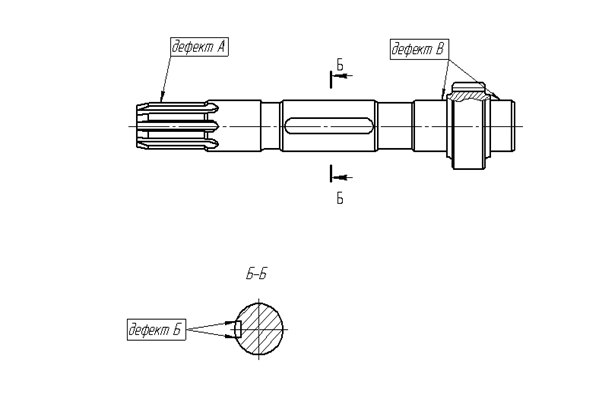

Шестерня малая левая А25.39.106, 7.39.106 изготовлена из стали 58 (55П) ГОСТ 1050-74. Вал представляет собой деталь ступенчатой формы, на одной поверхности которого имеются шлицы, а на другой – зубчатый венец. В средней части имеется посадочное место с шпоночным пазом под зубчатое колесо. С двух сторон зубчатого венца шестерни имеются посадочные места под шарикоподшипники 309К и 60309К.

Масса детали составляет 6,85 кг.

Твердость 32-46 НRСэ;

Деталь может иметь следующие дефекты: износ зубьев по толщине, износ шлицев по толщине, износ шейки вала под сальник, износ шпоночного паза по ширине, износ шеек вала под шарикоподшипники. В нашем проекте мы рассматриваем второй и два последних характерных износа.
