Насосная станция для польдерного осушения

Допустимая отметка установки основных насосов оказалась выше отметки минимальных уровней воды на водозаборном сооружении (положительная высота всасывания) . Так как в проекте приняты осевые насосы вертикального исполнения , их установка в вертикальной плоскости определяется из следующего выражения:

(10.1.3)

где: hВЭ – выс

ота вала электродвигателя;

hВН – высота вала насоса;

10.2 Подбор вспомогательных насосов

Если работа насоса характеризуется положительной геометрической высотой всасывания, перед запуском его корпус и всасывающий трубопровод должны быть залиты перекачиваемой средой. На насосных станциях, здания которых камерного и блочного типов, когда уровень грунтовых располагается выше поверхности пола машинного зала, устанавливаются дренажные насосные установки. Они служат для удаления воды, которая фильтруется через строительные конструкции подземной части здания станции и вытекает через неплотности сальников насосов.

Для дренажной насосной установки используются самовсасывающие вихревые насосы (один рабочий и один резервный), а также погружные насосы ГНОМ.

Подача дренажного насоса Qg (л/с) определяется по формуле:

Qg = (1,5……2) Sq=2×3,35=6,7 л/с, (10.2.1)

где: Sq – суммарный фильтрационный расход воды через сальники насосов q1 и через стены и фундамент здания q2:

q1 = qс × n=0,5×2=1 л/с, (10.2.2)

где: qс – фильтрационный расход через сальник насоса, л/с; для насосов типа О, ОП и В принимают равным расходу воды, подаваемому на смазку подшипников согласно данным каталога на насос, в нашем случае 0,5л/с; n – количество сальников.

q2 = 1,5 + 0,001 W= 1,5+0,001×849,52= 2,35 л/с, (10.2.3)

где: W – объем подземной части здания станции ( по наружным размерам), расположенной ниже уровня грунтовых вод, м3.

Принимаем насос типа ГНОМ 25-20.

Рабочий объем дренажного колодца Vg определяется из формулы:

Vg = S q × T= 0,00335×1200=4,02 м3 , (10.2.4)

Где: T – время наполнения колодца ( не менее 600 с для камерных зданий и 1200 с для блочных зданий).

10.3 Размещение основного и вспомогательного оборудования в плане, определение основных размеров здания станции

Размещение насосных агрегатов в плане определяется формой машинного зала, типом насосов и способом подвода к ним воды.

Очертание машинного зала в плане следует принимать прямоугольное. При небольшом количестве насосов типа Д и К (4-5) целесообразно принимать однорядное их размещение. При относительно большом числе агрегатов (более 5) принимается двухрядное, шахматное или симметричное размещение насосов, что позволяет сократить длину здания.

Определение основных размеров здания станции в плане сводим к установлению ширины и длины наземной и подземной (при наличии) частей.

Ширина здания станции (расчетный пролет) определяется исходя из габарита насоса, строительной длины арматуры и фасонных частей.

Стандартный пролет здания равен 6,9,12,15 м. Длина здания определяется исходя из количества основных и вспомогательных насосов, их габаритов, а также размеров монтажной площадки.

Проход между насосными агрегатами, а также между агрегатами и строительными конструкциями, должен быть не менее 1 м при напряжении электродвигателей до 1000 В и 1,2 м при напряжении более 1000 В.

Длина верхнего строения здания насосной станции должна быть кратной 6 м при наличии каркаса и кратной 1,5 м для бескаркасных зданий, в которых плиты покрытий опираются на продольные несущие стены.

Следует отметить, что длина верхнего строения может не совпадать с длиной подземной части здания насосной станции. Кроме машинного зала здание насосной станции должно включать диспетчерскую, бытовую комнату, санузел, трансформаторную подстанцию. Все эти помещения располагают в торцевой части здания .

10.4 Подбор подъемно-транспортного оборудования

Подъемно-транспортное оборудование машинного зала насосной станции выбирают в зависимости от габаритов здания и массы монтируемого оборудования.

Грузоподъемность подъемно-транспортного оборудования следует принимать по массе наиболее тяжелой монтажной единицы с учетом 10% надбавки. За монтажную единицу может быть принято: горизонтальный насосный агрегат в сборе при наличии заводской фундаментальной плиты, насос, электродвигатель, задвижку.

При массе груза до 1 т рекомендуется устанавливать неподвижные балки с талями. При массе груза до 5 т рекомендуется устанавливать подвесные краны, а при массе груза более 5 т – мостовые краны. Технические характеристики подъемно-транспортного оборудования представлены в литературе [1] таблица №25 на странице 107.

В курсовом проекте используем подвесной кран длиной 5,1 м и грузоподъёмностью 5 тонн с электроприводом.

Грузоподъемность крана принимаем с учетом коэффициента запаса:

P = 1.1G = 1.1*5 = 5.5 т

Основные параметры крана:

-Длина крана 5,1 м

-Масса 1,7 т

-Пролет 4,5 м

-h =2,01 м

-швеллер №30

10.5 Определение основных размеров здания станции в вертикальной плоскости

Высотная компоновка здания станции зависит от его типа.

Расчетная высота верхнего строения здания станции блочного типа (рис.6.) может быть определена из выражения:

Нстр = hэл + а + hв + hст + (h + НN) + 0,1, м (10.5.1)

где hэл – высота корпуса электродвигателя, м, hэл=2100 мм;

а – запас по высоте при демонтаже вала насоса, а=0,3 м;

hв – высота вала насоса, без рабочего колеса, м, hв=3860 мм;

hст – высота жесткого крепления при демонтаже вала, м, hст=0,3 м;

(h +НN) – размеры подъемно-транспортного оборудования при полном втягивании грузового троса, м,:

0,1 – конструктивный запас, м.

По стандарту .

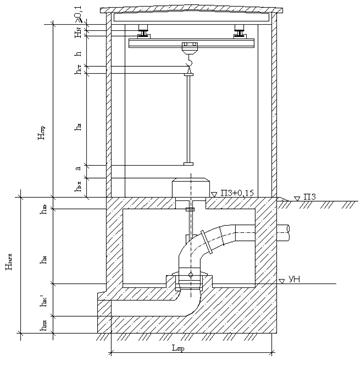

Рисунок 6. К определению высоты верхнего строения и глубины подземной части здания насосной станции блочного типа.

Глубина подземной части здания равна:

Нзагл = hвэ + hн + hвс + hпл , м (10.5.2)

где hвэ – высота вала электродвигателя, м, hтр=0,6 м;

hн – высота насоса, м, hн=3,86 м;

hвс – расстояние от оси рабочего колеса до низа всасывающей трубы, м, hст=1,89 м;

hпл – толщина плиты, м, hпл= 0,7 м;

Нзагл = 0,6 + 3,86 + 1,89 + 0,7 = 7,2 м.

11. Проектирование и расчет водовыпуска

Водовыпускное сооружение обеспечивает плавное сопряжение напорных трубопроводов с отводящим каналом и препятствовать обратному току воды при остановке насоса.

Исходные данные к расчёту:

1) Расчётный расход напорного трубопровода Qр. = Qн =2,45м3/с

2) Определяем площадь поперечного сечения диффузора:

м2

3) Принимаем ширину канала по дну B=1100 мм, а высоту H=1400 мм.
