Насосная станция для польдерного осушения

1. Определение расчетной подачи насосной станции

В соответствии с требованиями СНиП 2.06.03-85 расчетная подача насосной станции для польдерного осушения определяется максимальной ординатой графика откачки

Qн.с=qmax , м3/с (1)

где qmax – максимальная ордината графика расходов воды по периодам , м3/с

Qн.с=qmax =4,9 м3/с

2. Выбор схемы гидроузла насосной стан

ции

Под схемой гидроузла НС понимается последовательное расположение его сооружений от водоисточника до водопотребителя.

В проекте принимается схема НС на тупиковом канале, как наиболее часто используемый в мелиоративном строительстве. Схема представлена на рис.1.

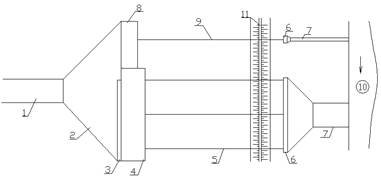

Рис. 2.1. Схема насосной станции на тупиковом канале:

1 – водоподводящий канал; 2 – аванкамера; 3 – водоприемные сооружения; 4 – здание насосной станции; 5 – напорные трубопроводы; 6 – водовыпуски; 7 – водоотводящие каналы; 8 – труба-регулятор; 9 – трубопровод для самотечного сброса воды; 10 – водоприемник; 11 – ограждающая дамба.

3. Проектирование и гидравлический расчёт водоподводящего канала

Водоподводящий канал осуществляет подвод воды от источника к водозаборному сооружению насосной станции.

Исходные данные к расчёту:

1.

2.коэффициент заложения откосов , т.к. супесь;

3.коэффициент шероховатости русла ;

4.допускаемая неразмываемая скорость воды v=0,67 м/с;

5.уклон дна канал i=0,0003

Определяем глубину наполнения канала hmax:

(3.1)

В зависимости от и принимаем

Принимаем глубину канала h= 1,5 м, находим отношение

(3.2)

По таблицам 1. III находим b методом интерполяции:

(3.3)

Находим ширину канала:

, (3.4)

принимаем b=2,5 м,

Для построения графической связи h=f(Q) выполняем расчёт в табличной форме:

Таблица 1. Параметры для построения графической зависимости Q-H.

Чтобы обеспечить забор расчетного расхода воды в водоподводящий

Проверяем на неразмываемость:

(3.5)

(3.6)

Так как расчётная скорость меньше исходной, то размыв отсутствует.

Отметка дна канала определяется по минимальной отметке уровня воды в водохранилище:

(3.7)

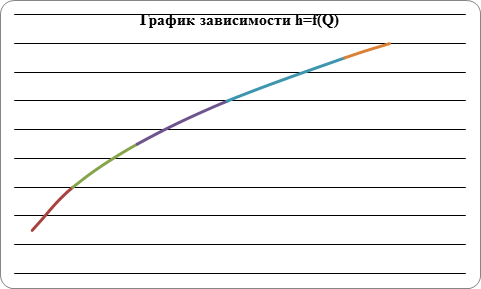

Рис. 3.1 График зависимости h=f(Q) водопроводящего сооружения.

4. Определение расчетного напора насосной станции

Расчетный напор насосной станции определяем по формуле:

Hp =Hг.ср + hl + hм, м (4.1)

где, Hг.ср – средневзвешенная геодезическая высота подъема воды :

Hг.ср = ΣQi ·Hг.i · ti / ΣQi · ti , м (4.2)

hl - потери напора по длине напорного трубопровода, м

hм – местные потери напора, м

Расчет ведем в табличной форме.

Таблица 2. К расчёту средневзвешенной геодезической высоты подъема воды
