Технический проект цеха по производству мороженого мощностью 6 тонн готового продукта в смену

3. Технологическая схема с указанием режимов

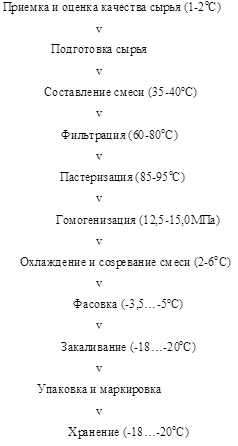

Технологическая схема производства мороженого дана в схеме 1.

Схема 1 – Технологическая схема производства мороженого

4. Расчет и подбор оборудования

1) Для производства мороженого необходимо подобрать емкость для молока по его массе.

2) Для выработки мороже

ного необходимо направить 2332,2 кг молока, поэтому подбираем

Резервуар В2-ОМВ-2,5-2500л

Вместимость - 2500л

Для подачи молока подбираем центробежный насос Г2-ОПА

Производительность – 6,3 м³/час

Продолжительность работы центробежного насоса составит

Т=Ммол./Пр, (12)

где Т - продолжительность работы центробежного насоса, мин.;

Ммол. - масса молока, кг;

Пр - производительность центробежного насоса, м³/час.

Т=2332,2/6300=0,37ч=22,2 мин.

3) Для подготовки сырья и составления смеси подбираем следующее оборудование

На производство мороженого направлено 6000кг смеси.

Подбираем ванну для составления смеси СВ-2,5

Применяется 3 ванны СВ-2,5

Вместимость - 2500кг/ч

Определяем время работы каждой ванны

Т=6000/2500=2ч15мин.

4) Для фильтрования смеси применяется фильтр А1-ОШФ

Производительность - 4600л/ч

5) Для пастеризации и охлаждения смеси подбираем следующее оборудование

Определяем желаемую производительность, для этого складываем все количество сырья, идущее на выработку различных видов мороженого

Мпр=М1+М2+М3, (13)

где Мпр - масса продукта, кг;

М1 - масса мороженого "Фантазия" в смену, кг;

М2 - масса мороженого в "Бодрость" смену, кг;

М3 - масса мороженого в "Полюс" смену, кг.

Мпр=2000+2000+2000=6000кг.

Определяем желаемую производительность

Пж=Мпр/Тэф., (14)

где Пж - желаемая производительность, кг/ч;

Тэф. - Время эффективной работы, ч.

Пж=6000/6=1000кг/ч.

Исходя из желаемой производительности подбираем автоматизированную пластинчатую пастеризационно-охладительную установку АГМ-1,25

Производительность - 1250кг/ч

Определяем общее время работы установки

Т1=6000/1250=4,8ч.

Определяем время работы установки для каждого вида мороженого

Мороженое "Фантазия"

Т2=2000/1250=1,6ч.

Молочное "Бодрость"

Т3=2000/1250=1,6ч.

Мороженое "Полюс"

Т4=Т1-(Т2+Т3), (15)

Т4=4,8-(1,6+1,6)=1,6ч.

6) Для гомогенизации смеси применяется гомогенизатор А1-ОГМ-2,5

Производительность - 2500л/ч

Желаемая производительность гомогенизатора - 2000кг/ч (по производительности пастеризатора)

7) Для хранения охлажденных смесей мороженого подбираем емкости Я1-ОСВ-2,5. Подбираем 3 емкости.

Рабочая емкость - 2500л

8) Для фризерования необходимо подобрать фризер, исходя из желаемой производительности

Пж=6000/6=1000 кг/ч.

Определяем продолжительность работы каждого фризера

Т=2000/300=6ч36мин.

Исходя из этого подбираем 2 фризера непрерывного действия Торнадо FC-300

Производительность - 300кг

Для подачи смеси подбираем насос П8-ОНВ-6

Производительность - 6 м³/час

Время работы насоса будет равно времени работы фризера.

9) Подбираем линию фасования и закаливания, исходя из подбора фризера

Так как производительность фризера 300кг/ч, то подбираем линию ОЛБ производительностью 300кг/ч.

Для мороженого "Полюс" подбираем 2 фризера Торнадо FC-300 и линию Простор-Л производительностью 480кг/ч.

Таблица 9 - Сводная ведомость технологического оборудования
