Коммутационные панели

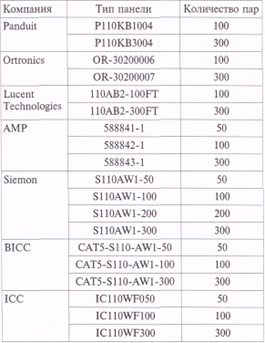

Таблица 1. Кроссовые башни типа ПО с четырехпарной разводкой

При установке коммутационных блоков с разделяющими организаторами на таком поддоне вся конструкция достаточно часто называется кроссовой башней. Поддон может быть смонтирован на стене, для установки в 19-дюймовый монтажный конструктив используются монтажные скобы с близкой к П-образной формой. Обычно одна пара таких скоб позволяет

смонтировать друг рядом с другом две кроссовые башни.

Емкость панелей с монтажным основанием может достигать 900 пар (типовые значения 300 и 900 пар), см. табл. 1.

Панели для настенного монтажа отличаются наличием установочных пластмассовых ножек с отверстиями под шурупы и имеют типовую емкость 100 и 300 пар, хотя иногда встречаются и другие значения этого параметра (табл. 2). Установочные ножки могут быть как интегральной составной частью конструкции панели, так и являться отдельным элементом, который устанавливается на коммутационный блок в случае необходимости.

В качестве разновидностей элементов настенного крепления отметим следующие два решения. Компанией Mod-Tap выпускается рамка типа 36.С0010 емкостью семь блоков. Является функциональным аналогом металлической пластины в случае настенного монтажа, отличается от нее только монтажом коммутационных блоков и организаторов в одну колонну.

Компанией Lucent Technologies предлагается монтажный элемент типа 110А1 Hanger Bracket. Представляет собой планку длиной 110,5 см с отверстиями под крепежные винты и фиксирующими отгибными лапками. Пара таких планок после монтажа на стене на соответствующем расстоянии друг от друга по вертикали позволяет навешивать на них до пяти кроссовых башен типа 1210 в 300- и 900-парном вариантах.

Основная масса панелей типа ПО предназначена для монтажа в горизонтальном положении. Известны также единичные образцы панелей с вертикальным расположением контактных полос.

Таблица 2. Коммутационные панели типа ПО с четырехпарной разводкой для настенной установки

Большинство панелей типа НО в варианте кроссовых башен снабжаются кроссовыми блоками одного типа. Ограниченное распространение получили также кроссовые башни, которые собраны из кроссовых блоков, рассчитанных на различное число пар, чаще всего, четырех- и трехпар-ных. Данный вариант панели удобен для использования в тех сетях, в которых существует заранее известное и жесткое разделение функциональных секций кроссового оборудования на компьютерное и телефонное.

В случае необходимости защиты от несанкционированного доступа, а также от воздействия огня, влаги, солнечных лучей и других вредных факторов кроссовое оборудование типа 110 может быть закрыто в металлическом защитном шкафу. Достаточно широкая номенклатура изделий этого типа выпускается заводами по производству телекоммуникационного оборудования, в том числе и российскими предприятиями. В качестве примера импортного оборудования отметим ЗА Cable Terminal Section компании Lucent Technologies.

Классическая конструкция панелей 110 рассчитана на коммутацию шнурами 110. Это обстоятельство создает некоторые неудобства в небольших сетях, так как неизбежно приводит к расширению номенклатуры шнуров. Для устранения данного недостатка разработаны комбинированные панели, в которых контакты линейки включены параллельно с соответствующими контактами гнезда модульного разъема. Это позволяет обойтись только шнурами с вилками модульных разъемов. Такое решение несколько снижает плотность портов коммутационного устройства, что, однако, не играет существенной роли в сетях с малым количеством рабочих мест (не свыше 100). Розетки модульных разъемов в подобных комбинированных панелях могут как располагаться в соседнем ряду с линейками разъемов 110 (S100DB1-24RJPA фирмы Siemon), так и быть сгруппированы в отдельный блок, который располагается сбоку от линеек (MJWC5-8-39TB фирмы Нотасо). В последнем случае линейки разъемов 110 закрываются декоративной защитной крышкой.

3. Коммутационные панели типа 66

Коммутационные панели типа 66 известны уже в течение нескольких десятилетий и отличаются от рассмотренных выше изделий аналогичного назначения тем, что в них не используются коммутационные шнуры. Коммутация каналов в этих панелях осуществляется с помощью перемычек, для подключения кабелей и перемычек применяются IDC-контакты S66. Из-за отсутствия разъемного соединителя панели типа 66 ориентированы, в первую очередь, для работы с приложениями, которые не требуют частой перекоммутации. Потому основной областью их применения считаются телефонные системы.

Стандартная конструкция панели типа 66 состоит из следующих компонентов:

• коммутационного блока;

• маркировочных элементов;

• организаторов;

• элементов крепления.

Коммутационный блок является базовым конструктивным элементом коммутационной панели типа 66. Он образован пластиковым основанием, которое может иметь различную высоту, и установленными на нем линейками IDC-контактов типа 66 с разной емкостью. Последние ориентированы в первую очередь на разводку проводов 25-парного пучка магистрального кабеля. Вполне возможна разводка кабелей другой емкости с монолитными проводниками.

Использование кабелей с многожильными проводниками не рекомендуется. Известны также коммутационные блоки с меньшим количеством контактов в линейке. Сами контакты бывают 1-, 2-, 4-, и 8-секционными и иногда снабжаются лапкой для пайки или накрутки проводника внутреннего межсоединения (рис. 1). Для облегчения процесса разводки некоторые типы контактов имеют перед режущими кромками направляющую щель. Верхняя часть одного из рабочих элементов снабжается выступом в виде носика, который препятствует выскакиванию провода во время установки.

Некоторые конструкции коммутационных блоков предусматривают штатную защитную крышку, которая устанавливается после завершения процесса разводки проводников кабелей и перемычек. Крышка может просто надеваться на корпус блока или снабжаться петлями. Последние монтируются на пазы организатора перемычек. При этом для обозначения функциональных секций различного назначения вполне возможна окраска крышек в различные цвета. Так, например, компания Siemon предлагает для производимых ею панелей крышки девяти различных цветов.

Функции маркировочных элементов выполняет полоса бумаги, которая обычно укладывается под прозрачную часть защитной крышки панели. Служит для идентификации канала передачи сигнала.

Организаторы обеспечивают аккуратную укладку перемычек в процессе соединения контактов коммутационного блока и в большинстве известных конструкций выполнены в виде пазов в планках, обрамляющих длинную сторону коммутационного поля. Эти пазы обеспечивают только позиционирование перемычек и не создают фиксирующего или ослабляющего натяжение действия.

Элементы крепления панели предназначены для ее монтажа на стене или в 19-дюймовом конструктиве.
