Параметр Dr характеризует избыточную загрузку процессора выполнением i-ой задачи в следствии запуска последней с избыточной частотой fi.

Избыточная загрузка зависит от качества заполнения циклограммы, которое оценивается показателем:

Кц=r0 / rрт

Здесь - нижний теоретический предел загрузки процессора в РТ.

Инфор

мационная избыточность, вносимая при работе по временной диаграмме, оценивается коэффициентом:

Здесь - суммарная частота запуска прикладных задач на этапе сбора данных.

Производительность АСНИ в РТ вычисляется по формуле:

Резерв АСНИ по нагрузке в рабочей точке на этапе сбора данных:

,

где Сs – производительность системы в РТ.

Информационная производительность АСНИ в РТ на этапе сбора данных (скорость записи информации в ОЗУ) не превышает величины:

Bs=8n0C / Kсж [бит/сек]

Здесь n0 - коэффициент определяемый по формуле n0=[nацп / 8], где = []–значение выражения в скобках, дополненное до большего целого;

Ксж - средний коэффициент сжатия данных в системе (с учетом датирования).

Объем оперативной памяти, требуемый для регистрации измерительной информации на этапе сбора данных, равен:

Vозу=BsTсб / 8 [байт]

Информационная избыточность, вносимая при записи данных в ОЗУ, оценивается коэффициентом:

hд= 8n0 / nацп - 1

Информационная избыточность АСНИ в целом равна:

hs=(hусд+1)( hвд+1)( hд+1)-1

Стоимостной дисбаланс АСНИ характеризует асимметрию загрузки системы и рассчитывается по следующей формуле:

Здесь Qi - стоимость i-ой компоненты АСНИ; ri - загрузка (или коэффициент использования) i-ой компоненты. Компонентами АСНИ являются УСД, ЭВМ, блоки памяти, сеть связи, ОС. Их стоимости соответственно: Qусд, Qэвм, Qбп, Qсети, Qос. Загрузка компонент:

rусд = Срт / Сусд

rэвм = Срт / Сs

rбп = h без приведения к большему целому [h]

rсети = Кз.ц.

rос = 1

r0=С0×(tпо+tинт+tусд)=1731,291 ×(27×10-6+100×10-6+100×10-6)=0,3930

rрт = 0,3967

Кц = r0/rрт = 0,3930 / 0,3967=0,99

С =44,94288×9+719,08608×2+22,4×5+5,62×11=2016,64

С0 = 1731,291

hвд = (С - С0) / С0 =(2016,64-1731,291) / 1731,291 = 0,1648

rрт / С = 0,3967/2016,64= ,000196 сек = 196 мксек

Что при длительности такта:

t0 = 1 / f0 = 1 / 2016,64 =495 мксек

составляет более половины процессорного времени, затрачиваемого на выполнение полезной работы.

Сs = 2538,07

Rs = Cs / C - 1 = 2538,07/2016,64 - 1 = 0,2585

n0 = 1, Kсж = 1

Bs = 8×n0×С / Ксж = 8×1×2016,64 / 1 = 16133,12 бит/сек

Тсб = 15 сек

Vозу = Bs×Тсб / 8 = 16133,12×15/8=30249,6 байт

nацп = 6

hд = 8n0 / nацп - 1 = 8*1 / 6 -1 = 0,33

rусд = Срт / Сусд = 1748/ 10×103 = 0,1748

rэвм = Срт / Сs = 1748/ 2538,07 = 0,6887

rбп = 42358 / 43000 = 0,985069

rсети = 359/ 512= 0,81179

rос = 1

hs = (hусд +1)( hвд +1)( hд +1) - 1 = (0,1748+1)(0,1648+1)(0,33 +1) - 1 = 0,8199

DQ=

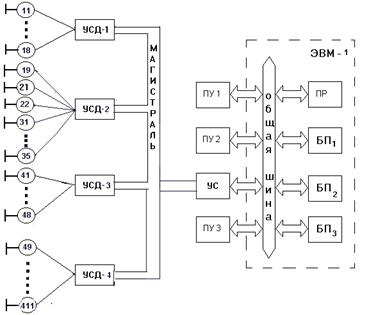

Рис.21

УСД - устройство сбора данных;

УС - устройство сопряжения;

ПУ – периферийное устройство;

ПР - процессор;

БП - блок памяти.

Перечень аппаратно-программного обеспечения с калькуляцией стоимости АСНИ:

Таблица 13

ЛИТЕРАТУРА

1. В. А. Виттих, В. А. Цыбатов. Оптимизация бортовых систем сбора и обработки данных. М. изд-во Наука. 1985г.

2. О.П.Валов. Автоматизация сбора и первичной обработки информации. Учебное пособие по дисциплине «Системы реального времени» для студентов спец. 230102(2202).РИО.КГТУ.2002

3. Е.С.Вентцель. Элементы динамического программирования. М. изд-во Наука. 1964г
