Определение параметров полупроводниковых приборов по их статическим вольтамперным характеристикам

- Многократные удары с ускорением до……………… ……… .100g;

- Постоянные ускорения до…………………………… .100g (до 20g);

- Вибрация на фиксированной частоте с ускорением до………… .12g.

3) Транзистор ГТ108:

- Постоянное напряжение коллектор-база…………………….………5В;

- Импульсное напряжение коллектор-база при τи ≤ 5мкс……….…80В;

- Полное тепловое сопротивление……………………….…… 0,8 К/мВт;

- Постоянный ток коллектора……………………………………….50 мА;

- Температура перехода………………………………………………353К;

- Постоянная рассеиваемая мощность коллектора:

при Т=293К…………………………………………………… 75 мВт;

при Т=328К…………………………………………………… .33,3 мВт;

- Температура окружающей среды………………………от 228 до 328 К.

4. Вольтамперные характеристики полупроводникового прибора

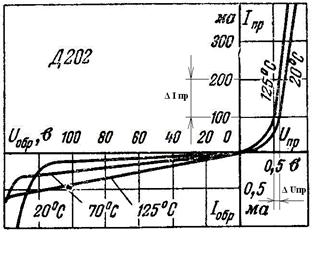

Рисунок 1. - Вольтамперная характеристика диода

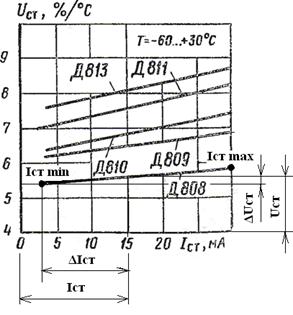

Рисунок 2. - Вольтамперная характеристика стабилитрон

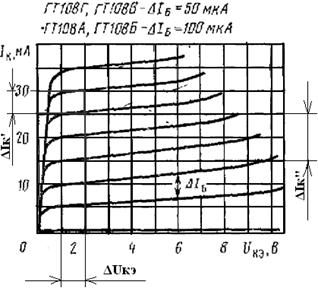

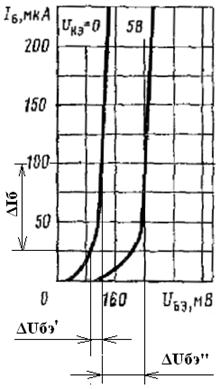

Рисунок 3. - Входные и выходные характеристики транзистора

5. Определение параметров полупроводниковых приборов по их статическим вольтамперным характеристикам

1) Диод Д202:

S - крутизна вольтамперной характеристики;

Ri - внутреннее сопротивление по переменному току;

R0 - внутреннее сопротивление по постоянному току;

КВЫП - коэффициент выпрямления;

2) Транзистор ГТ108:

h11- входное сопротивление при коротком замыкании во входной цепи;

h12- коэффициент обратной связи по напряжению при холостом ходе во входной цепи;

h21- коэффициент передачи тока при коротком замыкании в выходной цепи;

h22- выходная проводимость при холостом ходе во входной цепи;

3) Стабилитрон Д808:

RД- дифференциальное сопротивление;

R0- сопротивление по постоянному току;

Uст - напряжение стабилизации;

Iст – ток стабилизации;

Iст.макс, Iст.мин – максимальный и минимальный ток стабилизации;

Список литературы

1. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общей редакцией Н.Н. Горюнова. - Издание 3.

1982 г.

2. Катаранов Б.А., Палаженко А.В., Сиротинский И.Л. Электроника. Учебное пособие к практическим занятиям. - Изд. СВИ РВ, 1996 г.

3. Справочник для аппаратуры широкого применения. Справочник под редакцией Б.Л. Перельмана. – М.: Радио и связь, 1981г.

4. http://smps.h18.ru/directory.html

5. http://oldradio.tesla.hu/szetszedtem/443orosz-tapegyseg/d808.pdf

6. http://www.155la3.ru/datafiles/d202.pdf
