Радиопередатчик с частотной модуляцией

Расчет транзистора будем вести по безынерционной методике , т.к. граничная частота значительно выше заданной частоты.

Режим транзистора полагаем граничным.

Возьмем Uк0=5 В, SГР=0.05, тогда:

- напряженность граничного режима работы транзистора.

- амплитуда второй гармоники коллекторного напряжения

- амплитуда второй гармоники коллекторного тока

- постоянная составляющая коллекторного тока

- мощность, подводимая к транзистору от источника питания в коллекторной цепи

- мощность, рассеиваемая коллектором транзистора

- эквивалентное сопротивление коллекторной цепи для второй гармоники коллекторного тока

- электронный КПД

- амплитуда первой гармоники напряжения на базе

- напряжение смещения на базе

Постоянная составляющая тока базы:

Параметры цепей элементов питания и смещения:

Сопротивление делителя в цепи питания базы:

Ток делителя выбирается из соотношения

- мощность возбуждения

Тогда коэффициент усиления по мощности составит:

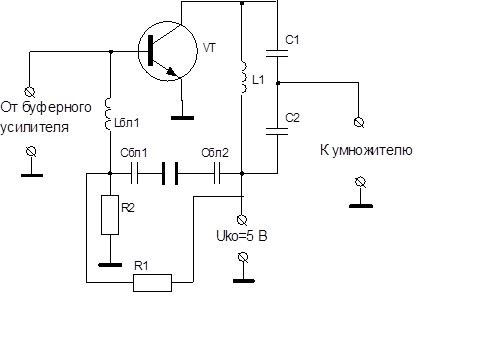

6.2 Расчет элементов схемы

Расчет элементов контура:

Зададимся характеристическим сопротивлением контура:

Найдем добротность ненагруженного контура:

Добротность нагруженного составит:

Тогда сопротивление потерь составит:

Сопротивление связи:

Емкость связи:

Индуктивность контура:

Общая емкость контура:

Делитель емкости

Расчет блокировочных элементов:

Блокировочные емкости выбираются из принципа:

и

Сопротивления источников питания полагаем равным 10 Ом.

Основные параметры умножителя:

Pвых = 10 мВт

Kp=5

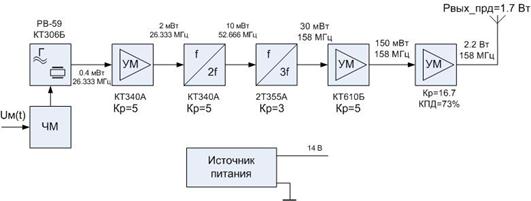

7. Уточнение структурной схемы

В результате проектирования отдельных каскадов, были рассчитаны выходные мощности, КПД, согласующие цепи, коэффициенты передачи по мощности, используемые активные приборы (транзисторы), а также необходимые напряжения питания для отдельных каскадов. Используя полученные данные, приведем уточненную структурную схему передатчика:

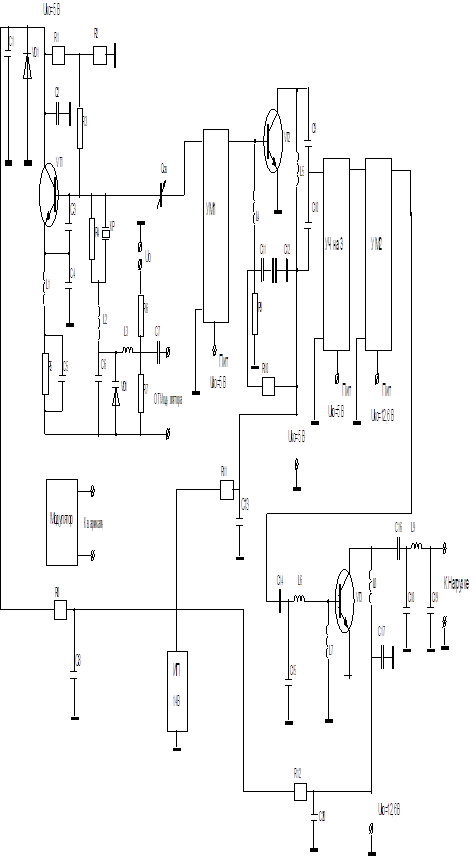

8. Схема электрическая принципиальная радиопередатчика

9. Описание конструкции

Передатчик выполнен в виде отдельных каскадов, расположенных на разных платах: плата задающего генератора, плата модулятора, плата маломощного усилителя (буферный каскад) и первого умножителя частоты, плата второго умножителя частоты, усилителя мощности и выходного каскада . Поэтому для соединения отдельных составных частей в единое целое, а также подключение источника питания ко всем каскадам, необходимо использование проводов. Все каскады питаются от аккумулятора 14(В), напряжение к ним подается через низкоомные маломощные резисторы - R8, R11 и R12. Питание автогенератора поступает от аккумулятора через делитель напряжения и стабилизируется стабилитроном КС133А с параллельно включенным конденсатором, шунтирующим его по переменному току. Толщина проводов будет зависеть от протекающих по ним токов.
