Проектирование и анализ активного электрического фильтра

Рассчитаем передаточную характеристику для каждого звена

Для звена второго порядка:

.

Передаточная характеристика фильтра

Расчет фильтра

Нормирование частоты.

=30/20=1,5

Выбор порядка фильтра-прототита.

По графику, изображенного на рисунке 1, с учетом коэффициента затухания выбираем порядок фильтра: n=6.

Рис.1

Необходимый порядок АФ может быть получен последовательным соединением типовых каскадов 2-го и 3-го порядка. Если порядок АФ n—четное число, то используется n/2 каскадов 2-го порядка. Если же n—нечётное число, то используется (n-2)/2 каскадов второго порядка и один каскад 3-го порядка.

Каждый отдельный каскад имеет единичное усиление, а очень малое выходное сопротивление операционных усилителей позволяет осуществлять непосредственное соединение каскадов. Номиналы элементов схемы некоторых АФ представлены в таблице.

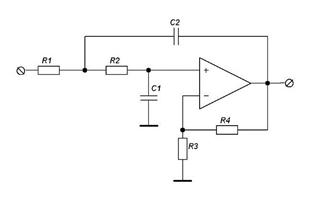

Рассчитаем элементы схемы первого каскада:

,

где С=1, В=1,414214

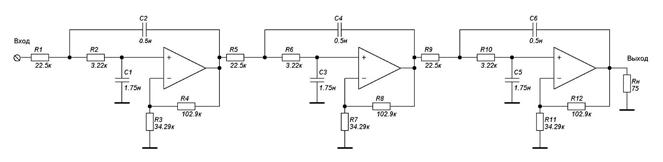

Составим схему требуемого АФ Баттерворта 6-го порядка:

Рис. 2

Построение АЧХ и ФЧХ рассчитанного фильтра

Для построения АЧХ и ФЧХ использовалась программа Microcap

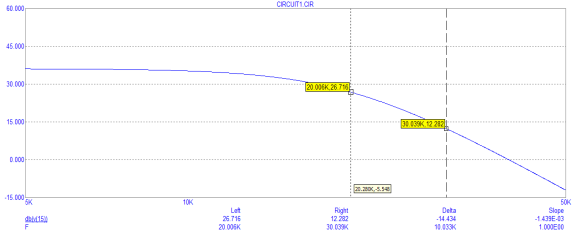

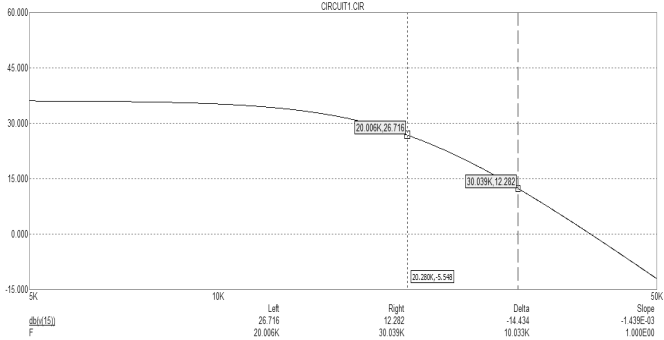

АЧХ

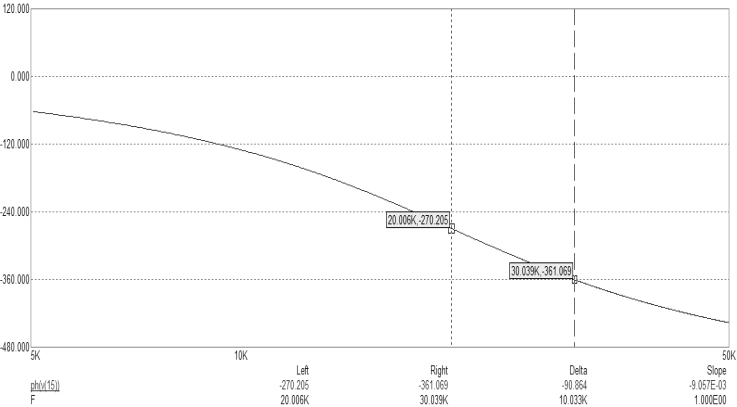

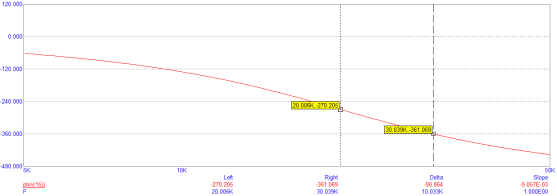

ФЧХ

Фильтр имеет максимально плоскую характеристику в полосе пропускания вблизи нулевой частоты и далее монотонно возрастающее затухание с бесконечным затуханием при w=¥.

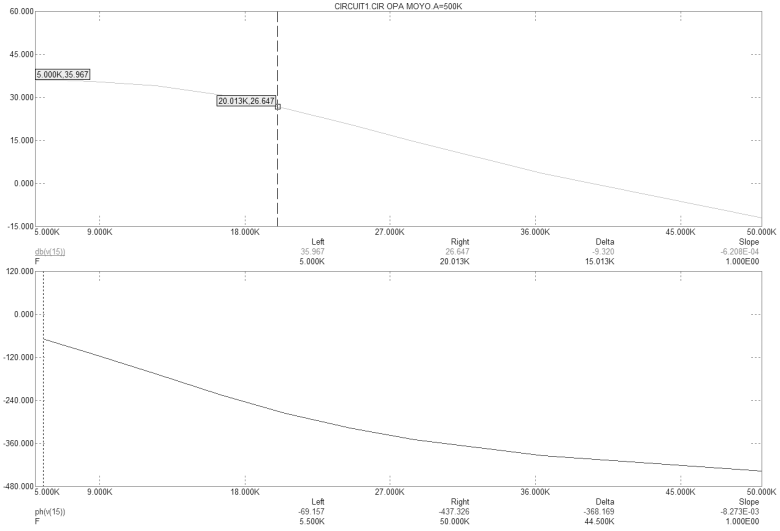

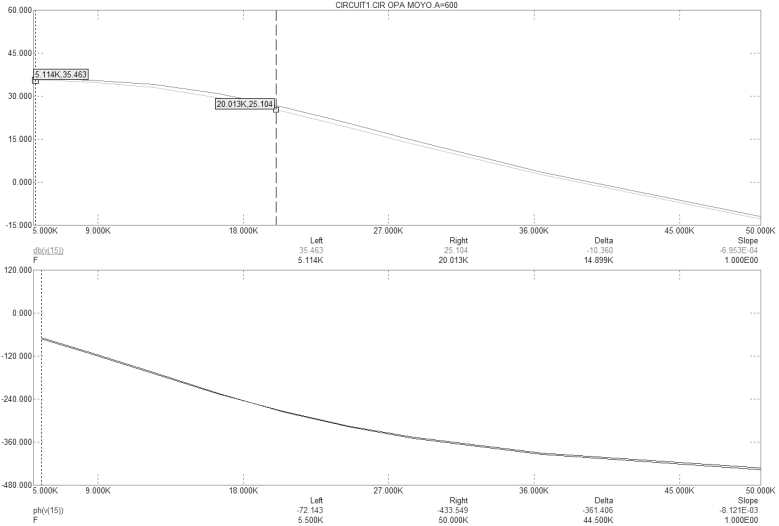

Влияние коэффициента усиления операционного усилителя на форму АЧХ и ФЧХ.

Заключение

В данной курсовой работе был разработан активный электрический фильтр Баттерворта 6-го порядка на основе идеального операционного усилителя (ОУ), получены навыки в проектировании фильтров при использовании современных методов расчета – программы Microcap.

Для полученного фильтра с помощью ЭВМ были построены АЧХ и ФЧХ фильтра.

Спроектированный фильтр, если не учитывать небольшие неточности, может быть успешно использован в радиоэлектронной аппаратуре.
