Тогда

и В.

3. Амплитуда первой гармоники коллекторного тока

4. Постоянная составляющая коллекторного тока

>А;

5. Максимальная мощность, потребляемая от источника коллекторного напряжения

Вт

6. КПД коллекторной цепи при номинальной нагрузке

7. Мощность, рассеиваемая на коллекторе транзистора

Вт

8. Сопротивление коллекторной нагрузки

Ом

1.3 Расчет входной цепи

1. Предполагается, что между базой и эмиттером активного элемента (АЭ) по радиочастоте включен резистор RД, предназначенный для устранения "перекосов" в импульсах коллекторного тока.

= 36,62 Ом

Между базой и коллектором включается Rос

= 297,83 Ом

2 Коэффициент уменьшения коэффициента усиления по току:

= 2,27

Рис.4 Входная цепь АЭ

Амплитуда тока базы:

= 1,34 А

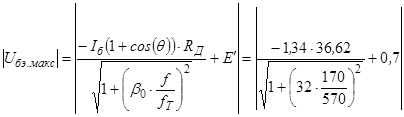

3. Максимальное обратное напряжение на закрытом эмиттерном переходе:

= 4,41 В

где E' - напряжение отсечки транзистора.

Т.к. Uбэ. макс > Uбэ доп = 3,5 В, необходимо уменьшить сопротивление Rд, чтобы выполнялось соотношение Uбэ. макс < Uбэ доп.

Rд =

Rд = 30,11 Ом, тогда Uбэ. макс=3,5 В.

4. Постоянные составляющие базового и эмиттерного токов:

=20 мА

Iэ0=Iко+Iбо=0,63+0,02=0,65 А

5. Напряжение смещения на эмиттерном переходе

0,66 В

6. Эквивалентная схема входного сопротивления транзистора:

Рис.5 Эквивалентная схема входного сопротивления транзистора

2,6 нГн

где Ска=0,5Ск барьерная емкость активной части коллекторного перехода

= 1,75 Ом,

28,6 Ом,

=0,31 нФ,

7. Резистивная и реактивная составляющие входного сопротивления:

2,06 Ом

-25,36 Ом

8. Входная мощность

= 1,85 Вт

9. Коэффициент усиления по мощности

= 6

После выполнения расчёта входной (базовой) и коллекторной цепи транзистора видно, что в выбранном режиме транзистор может обеспечить требуемую мощность 8 Вт на выходе передатчика с Kp = 6, имеет при этом достаточно высокий КПД » 76%.

2. Расчет цепи согласования оконечного каскада с нагрузкой

2.1 Расчет цепи согласования

При расчете коллекторной цепи оконечного каскада получили сопротивление коллекторной нагрузки Rэк. ном = 23,61 Ом. К такому сопротивлению необходимо трансформировать сопротивление фидера Rф = 50 Ом, который является нагрузкой разрабатываемого оконечного каскада.

Так как коэффициент перекрытия рабочего диапазона частот передатчика Kf == 1,13 < 1,1 - 1,2, в качестве цепи согласования можно использовать простые Г, П, Т-образные четырехполюсники, т.к во-первых они обеспечивают лучшую фильтрацию высших гармоник, а во-вторых такую колебательную цепь легче выполнить конструктивно, в-третьих при структуре ФНЧ выходная емкость и индуктивность выводов транзисторов достаточно просто включаются в LC-элементы трансформирующих цепочек или образуют дополнительные Г-цепочки.

Выберем в качестве цепи согласования П-образный четырехполюсник.

Рис.6 Схема согласующей П-цепочки.

Рассчитаем значения элементов согласующей цепи.

Согласующую П-образную цепочку можно представить как две последовательно соединенных Г-образных цепочек. Правая цепочка (Г2) трансформирует R2 в некоторое сопротивление R0, а левая (Г1) - R0 в R1, где R0 должно быть меньше в 2 - 5 раз R1 и R2.

Примем R0 равным R1/2 = 11,8 Ом.

Рассчитаем Г1:

1. Добротность

;
