Гидравлический расчет узла гидротехнических сооружений

Содержание

Содержание . 2

Задание 3

1. Расчет магистрального канала . 5

1.1 Определение размеров поперечного сечения . 5

1.2 Расчет канала гидравлически наивыгоднейшего сечения . 9

1.3 Определение нормальных глубин для заданных расходов Qmin, Q, Qmax и построение кривой Q=f(h) 9

1.4 Определение типа и построение кривой свободной поверхности 11

2. Расчет сбросного канала . 14

3. Расчет водозаборного регулятора . 16

4. Расчет многоступенчатого перепада 18

4.1 Расчет входной части (щелевой водослив) 18

4.2 Расчет ступеней . 20

Литература 23

Задание

Магистральный канал подает воду на орошение и обводнение подкомандной ему территории. От магистрального канала отходит сбросной канал, в головной части которого устраивается регулятор. На сбросном канале предусматривается сооружение многоступенчатого перепада.

Требуется выполнить гидравлические расчеты следующих гидротехнических сооружений.

1. Расчет магистрального канала

— Определение размеров канала из условия его неразмываемости (Qmax=1,8Q) и незаиляемости (Qmin=0,75Q).

— Определение нормальных глубин для заданных расходов Qmax, Qmin, Qн и построение кривой Q=f(h).

— Определение типа и построение кривой свободной поверхности.

2. Расчет сбросного канала

Определение размеров трапециидального сбросного канала при заданном β=b/h

3. Расчет водозаборного регулятора

Определение рабочей ширины регулятора при глубинах равномерного движения в магистральном и сбросном каналах при пропуске максимального расхода.

4. Расчет многоступенчатого перепада

— Расчет входной части

— Расчет ступеней

— Расчет выходной части

1. Магистральный канал

Расход Qн м3/с

7

Уклон дна канала i

0,0004

Грунты

Плотный лесс

Условия содержания

Среднее

Глубина воды в конце канала

1,2h0

2. Сбросной канал

Q

Qmax

β=b/h

4

Уклон дна канала i

0,0006

3. Водозаборный регулятор

Сопряжение при входе по типу

Конусов

Ширина одного пролета, м.

3,0÷5,0

4. Перепад

Разность отметок дна верхнего и нижнего бьефов

6

Число ступеней

3

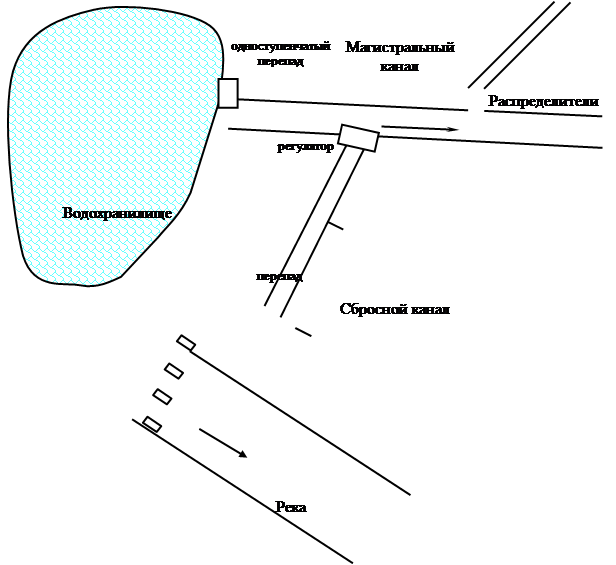

Схема гидротехнических сооружений

1. Расчет магистрального канала

Равномерное движение жидкости, т.е. движение, при котором средние скорости v, площади живых сечений ω и глубины h по длине потока остаются неизменными, наблюдается в искусственных призматических руслах (каналах), имеющих большую протяженность.

Основная расчетная формула для равномерного движения жидкости – формула Шези:

C – коэффициент Шези:

n – коэффициент шероховатости. Для плотного лесса n = 0,02

Наиболее распространенной формой сечения канала является трапецеидальная.

B

m =1,5

Підпис: h

1.1

m

Определение размеров поперечного сечения

Определение размеров поперечного сечения сводится к определению ширины по дну и глубины наполнения по заданным параметрам (расход Q, уклон i, коэффициенты шероховатости n и заложения откосов m). При расчетах используется рациональное соотношение β между шириной канала по дну и глубиной наполнения.

Решив это уравнение найдем:

h=1,25 м b=3,38h=4,23 м.

Страница:  1  2  3  4  5
