Гидравлический расчет узла гидротехнических сооружений

Решив это уравнение найдем:

h=1,72 м ω=1,5

h2+4,23h=11,68м2.

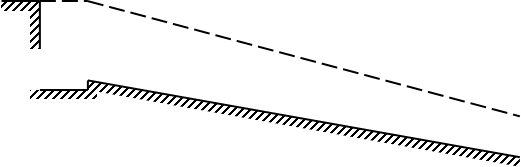

Изменяем уклон дна, для этого в начале канала сделаем одноступенчатый перепад.

i=0,00015

Решив это уравнение найдем:

h=1,5 м b=3,38h=5,1 м.

Решив это уравнение найдем:

h=2,06 м ω=1,5h2+5,1h=16,81м2.

Решив это уравнение найдем:

h=1,29 м ω=1,5h2+5,1h=9,04 м2 R=0,93 м.

1.2 Расчет канала гидравлически наивыгоднейшего сечения

Гидравлически наивыгоднейшее сечение – такое, у которого при заданных ω, i расход Q оказывается максимальным.

Решив это уравнение найдем:

h=3,01 м b=0,61h=1,84 м.

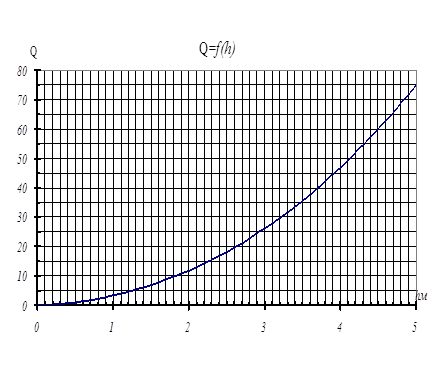

1.3 Определение нормальных глубин для заданных расходов Qmin, Q, Qmax и построение кривой Q=f(h)

i=0,00015

Вычисления удобно свести в таблицу:

По графику можно определить нормальные глубины для заданных расходов.

1.4 Определение типа и построение кривой свободной поверхности

При проведении гидравлических расчетов неравномерного движения, например, при расчете кривых свободной поверхности, сопряжении бьефов, необходимо знать критическую глубину hкр. Критическая глубина соответствует минимуму удельной энергии сечения и в общем случае определяется из уравнения:

α ≈1

Решив это уравнение найдем:

Критический уклон найдем по формуле:

– обычный канал.

Тип кривой аI, кривая подпора.

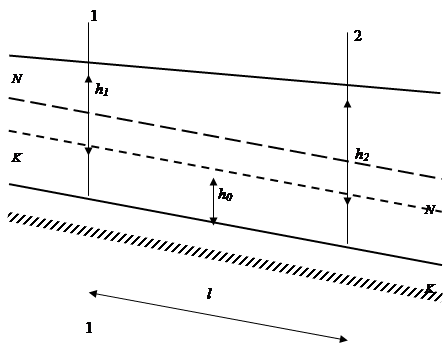

Построение кривой свободной поверхности:
