Проверка соответствия огнестойкости конструкций здания противопожарным требованиям СНиП и разработка технических решений по ее повышению

Содержание

Введение

1. Исходные данные для расчета

2. Определение фактического предела огнестойкости фермы расчетным методом

2.1 Статическая часть

2.2 Теплотехническая часть

3. Проверка соответствия огнестойкости балки покрытия здания противопожарным требованиям СниП и разработка одного из опорных узлов и узла соединения элементов балки

Вывод

Испо

льзуемая литература

Введение

Инженер пожарной безопасности при выполнении служебных обязанностей сталкивается с необходимостью проверить соответствие огнестойкости проектируемого, реконструируемого здания противопожарным требованиям строительных норм и правил. Причем, проверку он должен уметь выполнять, пользуясь не только справочными данными о фактических пределах огнестойкости строительных конструкций, но и с помощью расчетных методов. Кроме того, руководитель тушения пожара в процессе ликвидации пожаров в зданиях, для четкой и безопасной организации работы личного состава должен уметь прогнозировать оперативную обстановку, а для этого ему необходимо знать, как поведет себя та или иная конструкция в условиях пожара, а также должен уметь безошибочно определять наиболее « слабые » места в таких конструкциях.

Целью данного курсового проекта является проверка соответствия строительной стропильной фермы покрытия первого пожарного отсека здания требованиям пожарной безопасности и разработка предложений по ее огнезащите.

1. Исходные данные для расчета

Маркировка фермы: ФС 36 – 1,85В

Спецификация: 2.2.5

Геометрическая схема: 2.1.9

Длина здания: 144 м.

Ширина здания: 36 м.

Категория по пожарной опасности: В

Количество этажей: 8

Исследуемый узел: №23

Таблица исходных данных исследуемого узла

Таблица 1

Обозначение

элементов

фермы

Расчетное уси-

лие в элементах N,кН

Геометрическая длина элемента L,мм

Размер профиля поперечного сечения эл-та ,мм

Площадь поперечного сечения, А кв.см.

Марка стали

Нормативное значение предела текучести,МПа

Р2

+406

4268

L 90*6

10.6

Вст3пс6

245

С1

- 86

3080

L70*4,5

6.2

Вст3пс6

245

Р3

- 303

4332

L110*8

17.2

Вст3пс6

245

Н1

+584

5788

L125*8

19.7

14Г2

325

Н2

+768

6000

L125*8

19.7

14Г2

325

Сортамент прокатных стальных уголков

Таблица 2

Элементы

Площадь, А

кв.см.

Радиусы инерции сечения,

Ix

Iy

Р2

10.6

2.78

4.11

С1

6.2

2.16

3.29

Р3

17.2

3.39

4.95

Н1 = Н2

19.7

3.87

5.53

Схема исследуемого узла

С1

Р2Р3

СП

Н2

Н1

Рис. 1

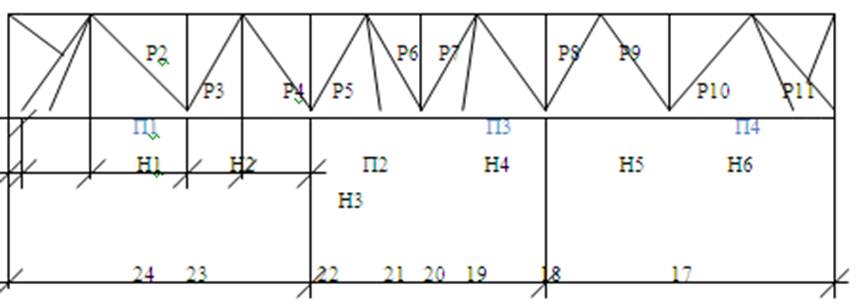

Геометрическая схема фермы ФС 30 – 1,85

3О24О35О46О57 О6 8 О7 9О810 О911 О1012 О11 13

Опис : C:\Documents and Settings\UserXP\Рабочий стол\2011-03-01_154416.png

3000 30003000

11800 12000 11800

Рис. 2

Определим требования к зданию и ферме покрытия по огнестойкости:

Требуемую степень огнестойкости определяют по отраслевой (межотраслевой) главе СниП, учитывающий назначение здания, в частности, для зданий производственного назначения по табл. 1 СниП 2.09.02-85 « Производственные здания » в зависимости от категории здания по пожарной опасности, этажности, площади этажа в пределах пожарного отсека. Зная требуемую степень огнестойкости здания по табл.1 СниП 2.01.02-85 « Противопожарные нормы » , определяем величины требуемых пределов огнестойкости строительных конструкций Птр и допустимое значение предела распространения огня Lд .

Находим:

Степень огнестойкости здания:
