Меры защиты от прямого и косвенного прикосновения к токоведущим частям

Содержание.

Введение. Воздействие электрического тока на организм человека…… … .2

1. Условия поражения электрическим током……………………………… .…3

2. Технические способы и средства электробезопасности………………… .8

3. Оптимизация защиты в распределительных сетях……………… .…….…19

Заключение……………………………………………………………… .….….22

Список использованной л

итературы…………………………………… … 23

Введение. Воздействие электрического тока на организм человека.

Электротравматизм на производстве и в быту представляет серьезную опасность для здоровья людей. По статистике в России на долю электрических травм приходится более 3% общего числа производственных травм, при этом 12-13% из них являются смертельными. Бытовые электротравмы составляют примерно 40% всех несчастных случаев, которые привели к смерти пострадавших. Основными причинами поражения людей электрическим током являются:

· Прикосновение к неизолированным токоведущим частям электропотребителей или распределительных устройств при эксплуатации или тех. обслуживании под напряжением (случайное прикосновение из-за невнимательности, усталости, нарушении правил техники безопасности; использование для работы инструмента с токопроводящими рукоятками и др.)

· Ошибочная подача напряжения на оборудование или электроприборы при тех. обслуживании и ремонте по халатности, невнимательности, технической неграмотности или из-за отсутствия на включающем устройстве предупреждающих знаков и плакатов безопасности;

· Прикосновение к находящимся под напряжением электрическим проводам с нарушенной изоляцией;

· Прикосновение к металлическим частям оборудования, электроприемников, а также сооружений, случайно оказавшимся под напряжением в результате пробоя изоляции или соприкосновения с проводами линии электропередачи, оголенными жилами сети (кабеля) электропитания;

· Воздействие шагового напряжения при передвижении человека в непосредственной близости от упавшего на землю и находящегося под напряжением провода линии электропередачи или контактного провода электротранспорта.

Электротравма – результат воздействия на человека электрического тока и электрической дуги. Электрический ток, проходя через тело человека, производит термическое, биохимическое и биологическое воздействие, а электрическая дуга – термическое, световое и ультрафиолетовое воздействие.

1. Условия поражения электрическим током.

Поражение электрическим током происходит в результате прямого или косвенного прикосновения, а также недопустимого приближения человека к металлическим частям, находящимся или оказавшимся под напряжением.

Прямым называется прикосновение к неизолированным токоведущим частям, нормально находящимся под напряжением (оголенные провода, шины, клеммы, контакты и т.д.). Прикосновения к нетоковедущим, но токопроводящим (металлическим) частям оборудования, инструмента или инженерных сооружений, оказавшихся под напряжением, относятся к косвенным. Прямые прикосновения случаются, как правило, по вине человека – самого пострадавшего либо должностного лица, не обеспечившего безопасность. Косвенные прикосновения происходят из-за пробоя изоляции по тем или иным причинам, не связанным с действиями пострадавшего, и могут рассматриваться как отказ техники. Условия поражения электрическим током при прямом или косвенном прикосновениях определяются видом и параметрами электрической сети, типом прикосновения, применяемыми способом и средствами защиты, классом опасности помещения (условий работ) и степенью изоляции человека от земли (под землей понимается точка почвы с нулевым потенциалом).

В настоящее время нашли применение следующие виды (по ГОСТ Р 50571 – 94) электрических сетей напряжением до 1 кВ для питания электропотребителей на предприятиях, в административных и жилых зданиях.

IT – сеть с изолированной нейтралью (используется только на отдельных видах предприятий, таких как шахты, рудники, торфоразработки);

TT, TN – C, TN – C, TN – S – сеть с глухозаземленной нейтралью.

Прямые прикосновения к токоведущим частям могут быть однополюсными и двухполюсными. При однополюсном прикосновении человека, стоящий на земле, касается рукой или головой неизолированных токоведущих частей. Ток протекает по пути «рука – нога» или «голова – нога». При двухполюсном прикосновении человек, изолированный от земли, двумя ногами или головой и одной рукой касается неизолированных проводов разных фаз или фазного и нулевого провода. Изоляция человека от земли может обеспечиваться сопротивлением пола и обуви. В этом случае ток проходит по пути «рука – рука» или «голова – рука».

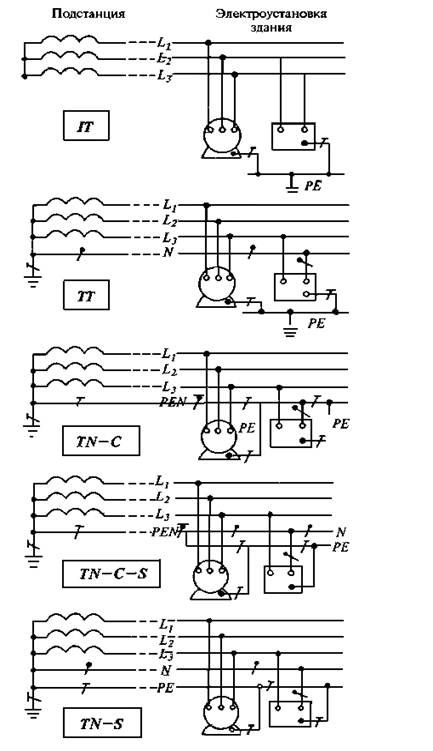

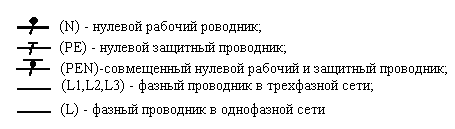

Рис. 1. Разновидности систем электроснабжения:

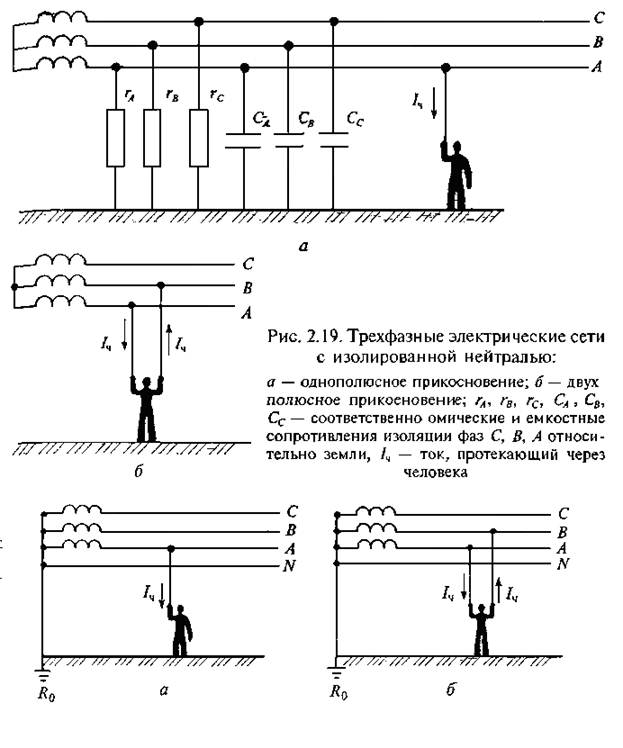

Рис. 3. Трехфазные электрические сети с заземленной нейтралью:

а – однополюсное прикосновение; б – двухполюсное прикосновение; С, В, А, N – фазы; Iч – ток, протекающий через человека; R0 - сопротивление заземлителя в нейтральной точке трансформатора на подстанции.

2

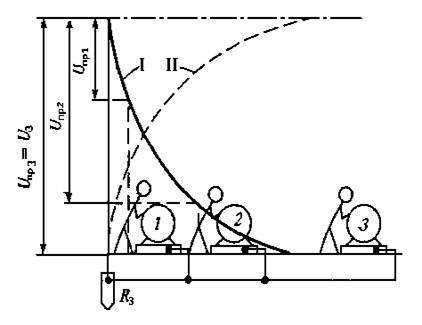

Рис. 4. Напряжение прикосновения к заземленным нетоковедущим частям, оказавшимся под напряжением:

I - потенциал растекания тока в грунте; II – напряжение прикосновения; R3 – сопротивление заземлителя; Uпр1, Uпр2,Uпр3, - напряжения прикосновения; U3 – напряжение заземлителя.

Рис. 5. Напряжение шага:

Uш1, Uш2 – напряжение шага; x – расстояние от заземлителя до ближней точки касания человеком поверхности земли; а – ширина шага; U3 – напряжение заземлителя.
