Классификация и ремонт магистральных газопроводов, особенности эксплуатации

1 ТЕОРЕТИЧЕСКАЯ (ТЕХНОЛОГИЧЕСКАЯ) ЧАСТЬ

1.1 Назначение и классификация магистральных газопроводов

Магистральным газопроводом называется трубопровод, предназначенный для транспорта газа из района добычи или производства в район его потребления, или трубопровод, соединяющий отдельные газовые месторождения.

Ответвлением от магистрального газопровода называется трубопровод, присоедине

нный непосредственно к магистральному газопроводу и предназначенный для отвода части транспортируемого газа к отдельным населенным пунктам и промышленным предприятиям.

В соответствии со СНиП 2.05.06-85* в зависимости от рабочего давления в трубопроводе магистральные газопроводы подразделяются на два класса: класс I – рабочее давление от 2,5 до 10 МПа включительно; класс II – рабочее давление от 1,2 до 2,5 МПа включительно. Газопроводы, эксплуатируемые при давлениях ниже 1,2 МПа, не относятся к магистральным. Это внутрипромысловые, внутризаводские, подводящие газопроводы, газовые сети в городах и населенных пунктах и другие трубопроводы.

По характеру линейной части различают газопроводы:

-магистральные, которые могут быть однониточными простыми (с одинаковым диаметром от головных сооружений до конечной газораспределительной станции) и телескопическими (с различным диаметром труб по трассе), а также многониточными, когда параллельно основной нитке проложены вторая, третья и последующие нитки;

-кольцевые, сооружаемые вокруг крупных городов для увеличения надежности снабжения газом и равномерной подачи газа, а также для объединения магистральных газопроводов в Единую газотранспортную систему страны.

Магистральные газопроводы и их участки подразделяются на категории, требования к которым в зависимости от условий работы, объема неразрушающего контроля сварных соединений и величин испытательного давления, приведены в таблице 1.

Таблица 1 – Категории магистральных трубопроводов и их участков (СН и П 2.05.06-85*, стр.3, табл.1)

Категория

трубопровода и его участка

Коэффициент условий работы трубопровода при расчете его

на прочность,

устойчивость

и деформативность, m

Количество монтажных сварных соединений, подлежащих контролю физическими методами, % общего количества

Величина давления при испытании и

продолжительность испытания

трубопровода

В

0,60



I

0,75



II

0,75

Принимается

по СНиП III-42-80*

III

0,9



IV

0,9



На наиболее сложных (болота, водные преграды и т.д.) и ответственных участках трассы категория магистральных газопроводов повышается. Например, для участков подключения компрессорных станций, узлов пуска и приема очистных устройств, переходов через водные преграды шириной по зеркалу воды в межень 25 м и более СНиП устанавливает категорию I.

К категории В относятся газопроводы, сооружаемые внутри зданий и на территориях компрессорных станций и газораспределительных станций. При проектировании допускается категорию отдельных участков газопроводов повышать на одну категорию, против установленной СНиПом, при соответствующем обосновании.

К категориям магистральных газопроводов и их участкам в зависимости от коэффициента условий работы при расчете на прочность предъявляются определенные требования в части контроля сварных соединений физическими методами и предварительного испытания Рисп.

1.2 Состав сооружений магистрального газопровода

В соответствии со СНиП к магистральным газопроводам относят трубопроводы и ответвления (отводы) от них диаметром до 1420 мм с избыточным давлением транспортируемого продукта не более 10 МПа, предназначенные для транспортировки:

природного или попутного нефтяного углеводородного газа из районов добычи (от головных компрессорных станций (КС) до газораспределительных станций (ГРС)) городов и населенных пунктов;

сжиженных углеводородных газов с упругостью насыщенных паров не более 1,6 МПа при температуре 45 °С с мест производства (заводов) до мест потребления (перевалочные базы, пункты налива, промышленные и сельскохозяйственные предприятия, порты, ГРС, пусковые базы);

товарной продукции в пределах головных и промежуточных КС, станций подземного хранения газа, ГРС, замерных пунктов.

Аналогично определяют магистральные водо-, конденсато- и аммиакопроводы.

В состав подземного магистрального газопровода входят линейная часть и наземные объекты (рисунок 1).

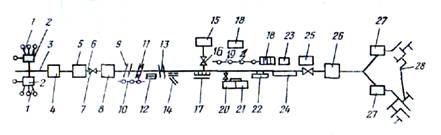

Рисунок 1 - Схема магистрального газопровода:

1 - газовая скважина со «шлейфом»; 2 - газосборный пункт; 3 - газопромысловый коллектор; 4 - головные сооружения; 5 - ГКС; 6 - магистральный газопровод; 7 - запорная арматура; 8 - промежуточная КС; 9, 11, 13 - переходы соответственно через малую преграду, дорогу и крупную водную преграду; 10 - линия связи; 12 - аварийный запас труб; 14 - вдольтрассовая дорога с подъездами; 15, 26 - ГРС; 16 - отвод от газопровода; 17 - защитное сооружение; 18 - система ЭХЗ; 19 - ЛЭП; 20 - ПХГ; 21 - КС ПХГ; 22 - водосборник; 23 - дом линейного ремонтера-связиста; 24 - лупинг; 25 - вертолетная площадка; 27 - ГРП; 28 - городские газовые сети

На промысле газ от скважин под действием пластового давления по сборным индивидуальным газопроводам («шлейфам») поступает на газосборные пункты, где осуществляют первичный замер его, а при необходимости и редуцирование. От газосборных пунктов газ поступает в промысловый газосборный коллектор и по нему на головные сооружения (установку комплексной подготовки газа - УКПГ), где проводят его очистку, осушку, вторичный замер и доведение до товарной кондиции.

На головной КС газ компримируется до номинального рабочего давления (как правило, до 7,5 МПа). Затем он поступает в линейную часть магистрального газопровода.

К линейной части магистрального газопровода относят собственно магистральный газопровод с линейной арматурой, переходами через естественные и искусственные преграды, линиями технологической связи и электропередачи, вдольтрассовыми и подъездными дорогами, защитными сооружениями, отводами к промежуточным потребителям, водо- и конденсатосборниками и другими узлами, системой электрохимической защиты; лупинги, аварийный запас труб, вертолетные площадки и дома линейных ремонтеров-связистов.
